Re: hds1700 Projet d'hiver

le Jeu 16 Jan 2014 - 20:20
Du nouveau,mes nouvelles baffles sont presque terminés!
Il reste seulement le trou d'évent à faire et peinturer noir mat.
Ouf pas facile à faire les feuillures quand les hp's sont pas rond!
avatar
modDIY
Messages : 2636
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: hds1700 Projet d'hiver

le Jeu 16 Jan 2014 - 21:33
J'imagine que ça ne l'est pas, peux-tu nous dire comment tu fais les feuillure pour les Audax?
avatar
danyroy52
Messages : 295
Date d'inscription : 27/03/2013
Age : 45
Localisation : Rimouski

Re: hds1700 Projet d'hiver

le Jeu 16 Jan 2014 - 22:08
Pour commençer j'ai découpé la partie du haut dans du mdf 1/4 et puis j'ai fait le
trou pour le tweeter,ensuite j'ai fait la même chose pour la partie du bas,et puis viens les côtés,j'ai découper un trou de 8" dans le mdf 1/4,et puis avec ma scie à onglet j'ai taillé dans le cercle les coins et le tout collé avec de la colle à bois et j'ai bouché les fines fentes avec de la poussière de mdf et de la colle.
C'est la façon la plus propre et la plus efficace que j'ai trouvé!

Je crpis que je ne vais pas peinturer,je vais plutôt utiliser de la pellicule 3M immitation de cuire de serpent qui traîne dans mon sous-sol!
avatar
danyroy52
Messages : 295
Date d'inscription : 27/03/2013
Age : 45
Localisation : Rimouski

Re: hds1700 Projet d'hiver

le Ven 17 Jan 2014 - 22:30
Bon finalement j'ai décidé de peindre les baffles!
La couche de fond est donné avec de la tremclad noir mat,ensuite je vais sabler le tout avec un sablé fin et peinturer avec une peinture en aérosol krylon fini plastic.Cette peinture est très bonne et donne un beau fini plastic noir mat.
avatar
danyroy52
Messages : 295
Date d'inscription : 27/03/2013
Age : 45
Localisation : Rimouski

Re: hds1700 Projet d'hiver

le Dim 19 Jan 2014 - 19:29
Finalement c'est le waf qui a tranché!
J'ai terminé un baffle et je suis vraiment fier des feuillures et que dire du fini cuir d'aligator tout simplement à mon goût et celui de ma conjointe!
Les hp's fittent à merveille dans les feuillures.
avatar
modDIY
Messages : 2636
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: hds1700 Projet d'hiver

le Dim 19 Jan 2014 - 19:47
C'est quoi finalement le volume du caisson?

As-tu une photo?
avatar
danyroy52
Messages : 295
Date d'inscription : 27/03/2013
Age : 45
Localisation : Rimouski

Re: hds1700 Projet d'hiver

le Dim 19 Jan 2014 - 20:45
Caisson dayton audio mtm curved fini cerisier ,le volume est de 1pied cube.
avatar
modDIY
Messages : 2636
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: hds1700 Projet d'hiver

le Dim 19 Jan 2014 - 21:01
danyroy52 a écrit:Caisson dayton audio mtm curved fini cerisier ,le volume est de 1pied cube.

Donc si je comprend bien, tu as mis du vinyle sur la planche du devant, celle que tu as ajouté pour ta feuillure.

Un boîtier de 28 litres. Leurs boîtiers sont biens, aussi on peut enlever la façade et en mettre une neuve, vendue séparément, pratique quand on change de projets.
avatar
danyroy52
Messages : 295
Date d'inscription : 27/03/2013
Age : 45
Localisation : Rimouski

Re: hds1700 Projet d'hiver

le Dim 19 Jan 2014 - 21:08
J'ai fabriqué des devants neufs je n'ai pas utilisé ceux d'origine.
avatar
danyroy52
Messages : 295
Date d'inscription : 27/03/2013
Age : 45
Localisation : Rimouski

Re: hds1700 Projet d'hiver

le Dim 19 Jan 2014 - 21:57

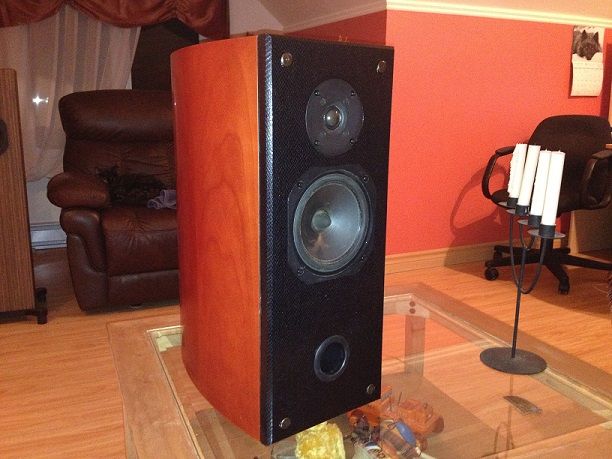

Voici une photo!
" />
avatar
pinnocchio
Messages : 2344
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: hds1700 Projet d'hiver

le Lun 20 Jan 2014 - 0:21
Wow! C'est beau! Ca ressemble à de la fibre de carbone.

Félicitations!

Do
avatar
danyroy52
Messages : 295
Date d'inscription : 27/03/2013
Age : 45
Localisation : Rimouski

Re: hds1700 Projet d'hiver

le Sam 25 Jan 2014 - 17:16
ModDIY a écrit:
whiteshark a écrit:cette bosse est probablement due a de la difraction de ton boitier. Sur mes stadium, j'ai un baffle de 9" et ca me donne une petit boost de +- 3db vers 750-800 Hz.

Voici une photo d'un mesure que j'ai pris. L'on voit bien l'effet de difraction combiné avec un petit probleme de BSC qui faudrait que je travail

...
Salut Danny,

Pour le problème de diffraction, c'est whiteshark qui le soulève.

Voici un peu de théorie vulgarisé concernant le BSC.  Il y a plus d'une façon de corriger et d'appliquer un BSC (baffle step compensation), le plus connu est un filtre comme celui-ci:



C'est un choix, pas tout le monde sont amateur de ce genre de filtre, il faut un maximum de qualité de pièce pour ne pas perdre de la transparence. Mais si le filtre se résume à ça, pas de problème.

Ensuite tu mentionnes que ça marche bien en 6 db, moi je croyais que tu avais juste mis le woofer en 6 db. Pour les valeurs de la vrai recette que tu avais déjà appliqué, n'oublie pas que le tweeter n'étais pas le HDS mais un Audax, pas pareil.

Je vais faire une simulation en 6db pour les deux avec les pièces que tu as et te reviens demain.

A+
Je reviens avec le filtre original et j'aimerais ajouter un circuit bsc sur le woofer d'après le calcul il me faut mettre 0.5mh et 1.5ohms,est ce que je place entre le woofer et le filtre?
avatar
modDIY
Messages : 2636
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: hds1700 Projet d'hiver

le Sam 25 Jan 2014 - 18:44
Moi c'est ce que j'ai vu, le BSC est avant le filtre, donc avant la bobine du woofer.

C'est certain que l'ajout du BSC vas influencer le filtrage, car on ajoute une résistance en série avec celle de la bobine du filtre.
avatar
danyroy52
Messages : 295
Date d'inscription : 27/03/2013
Age : 45
Localisation : Rimouski

Re: hds1700 Projet d'hiver

le Sam 25 Jan 2014 - 21:31
Quel est la grosseur de bobine que je dois utiliser?
avatar
modDIY
Messages : 2636
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: hds1700 Projet d'hiver

le Sam 25 Jan 2014 - 22:19
Je n'ai pas la réponse exacte, il faudrais vérifier.

Je serais porter à dire de mettre une bobine avec le plus petit DCR. Mais avant d'acheter la bobine, tu peux faire des tests avant avec une plus petite.
avatar
danyroy52
Messages : 295
Date d'inscription : 27/03/2013
Age : 45
Localisation : Rimouski

Re: hds1700 Projet d'hiver

le Dim 26 Jan 2014 - 12:00

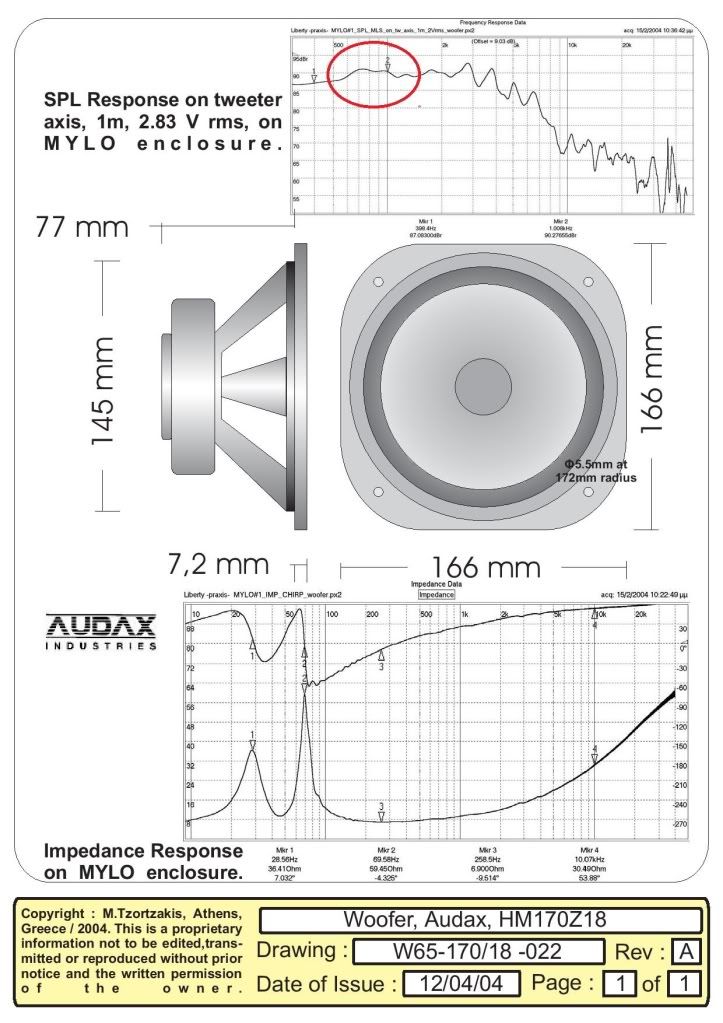

Hier en feuilletant mes notes je suis tombé sur la fiche de mesure du audax prise dans l'enceinte mylo dans l'axe du tweeter.Comme mes enceintes ont la même largeur et que le tweeter est à même distance que la mylo,je crois qu'on pourrait se fier là-dessus pour le circuit bsc.
Je mets la photo des mesures mylo et on voit très bien ce que j'entends dans le cercle rouge.
On a aussi la phase du audax!
J'ai fait aussi le fichier .frd calqué sur cette fiche!" />
avatar
danyroy52
Messages : 295
Date d'inscription : 27/03/2013
Age : 45
Localisation : Rimouski

Re: hds1700 Projet d'hiver

le Dim 26 Jan 2014 - 12:04
J'ai aussi le fichier .frd  que j'ai calqué sur cette fiche!
avatar
modDIY
Messages : 2636
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: hds1700 Projet d'hiver

le Dim 26 Jan 2014 - 14:17
Oui mais ton fichier .frd commence à 300hz au lieu de 20hz. J'ai entrée ce nouveau fichier frd dans ma simulation, c'est tout bousillé.

Il faudrait savoir si la mesure des Mylo est faite avec le xover, si oui on ne peut pas utiliser cette mesure.

Par contre si je me base sur mes fichiers que j'ai fait avec le xover actuel et que j'ajoute le BSC, ça diminue entre 100 et 500hz effectivement, mais aussi dans le médium entre 1000 et 2000khz, bref c'est l'efficacité du boomer qui diminue.

Or pour te dire le fond de ma pensée, ces belles théories peuvent permettre d'avoir des belles courbes, en les travaillant bien, mais je suis plutôt de l'école de mettre le minimum de composante, surtout sur un boomer...ensuite les gens font ce qu'ils leurs chantent. Very Happy
avatar
danyroy52
Messages : 295
Date d'inscription : 27/03/2013
Age : 45
Localisation : Rimouski

Re: hds1700 Projet d'hiver

le Dim 26 Jan 2014 - 14:32
Si je me fie à la courbe de l'enceine mylo avec filtre ,je dirais que celle-ci est sans filtre.
avatar
modDIY
Messages : 2636
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: hds1700 Projet d'hiver

le Dim 26 Jan 2014 - 14:38
D'accord je veux bien te croire Dany, mais j'ai la courbe de ton Audax, vient du fabricant Audax lui même, et c'est impossible un 6'' avec une courbe comme celle montré dessus...donc c'est avec un filtre obligatoirement, je ne peux pas appliquer un filtre par dessus une mesure d'un hp déjà filtré.
avatar
modDIY
Messages : 2636
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: hds1700 Projet d'hiver

le Mar 28 Jan 2014 - 10:38
As-tu fait d'autres tests?

Je sais que le bsc est important, mais je travaille au niveau de la compensation d'impédance, zorbel, et j'arrive généralement à mes fins. Plus délicat sur un deux voies pour cette ajustement. Sur un 3 voies, le filtrage est beaucoup plus compliqué, c'est vrai, mais pour l'ajustement dans les 500-1000hz, j'y arrive plus facilement.

Peux-tu me retourner encore ton filtre par mP, à mois que c'est le même que le dernier.
avatar
danyroy52
Messages : 295
Date d'inscription : 27/03/2013
Age : 45
Localisation : Rimouski

Re: hds1700 Projet d'hiver

le Mar 28 Jan 2014 - 11:53
Je n'ai pas fait d'autres test car je suis malade(fièvre et grippe).
Je suis retourné avec le premier filtre!
" />
avatar
danyroy52
Messages : 295
Date d'inscription : 27/03/2013
Age : 45
Localisation : Rimouski

Re: hds1700 Projet d'hiver

le Mar 28 Jan 2014 - 11:56
C'est le filtre avec le meilleur équilibre!
J'ai aussi vérifié pour la courbe des mylo et il m'a dit que c'était la courbe mesuré du woofer dans l'enceinte dans l'axe du tweeter avant filtrage.
avatar
modDIY
Messages : 2636
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: hds1700 Projet d'hiver

le Mar 28 Jan 2014 - 12:36
Oui c'est le filtre que j'ai.

Ok je voie bien les Mylo, effectivement on voit bien le bruit de cône, des fois c'est pas évident avec une échelle aussi grande, je suis habitué avec une échelle plus petite.

J'ai entré le filtre dans ma simulation, il y a un trou 2khz et 5khz....donc c'est du n'importe quoi.

Finalement ça prend des mesures du Audax, sinon on vas tourner en rond....
avatar
NyxOne
Messages : 191
Date d'inscription : 28/03/2013
Age : 36
Localisation : Nicolet

Re: hds1700 Projet d'hiver

le Ven 31 Jan 2014 - 10:26
ModDIY a écrit:Finalement ça prend des mesures du Audax, sinon on vas tourner en rond....

J'appuis ModDIY sur celle là! Prends le temps d'aller faire un petit tour chez eux. Ça vas faire une bonne différence sur le rendu de ton projet final sans compter ce que tu vas y apprendre! En plus tu pourrais écouter son "setup"!

Chuck
