Re: Marantz MA-9S2 clone

le Mar 17 Déc 2013 - 8:28
Salut Sloop,

Le switch driver est intéressant parce que visuellement c'est beau mais surtout pour la protection thermique et le fait que tu n'as pas besoin d'apporter ton AC jusqu'à l'interrupteur avant.

Donc pour répondre à ta question, ce n'est pas nécessaire si tu prends les précautions requise avec des produits branchés sur le secteur 120Vac.

Si tu as d'autres questions, n'hésite pas à nous demander.

A+
Do
avatar
Sloop
Messages : 253
Date d'inscription : 22/04/2013
Localisation : Granby

Re: Marantz MA-9S2 clone

le Mar 17 Déc 2013 - 8:58
Salut Do,

Ouin, tu as raison sur toute la ligne, mais le plus important est la protection thermique.

Je vais commander ce qu'il me faut j'ai toute la liste des composantes

A+  Pierre
avatar
Sloop
Messages : 253
Date d'inscription : 22/04/2013
Localisation : Granby

Re: Marantz MA-9S2 clone

le Dim 29 Déc 2013 - 0:25
Salut!

J'ai une petite questions. Ça concerne la grosseur des heatsink requis pour cet ampli.

J'en ai présentement 2 paires, les premiers sont des dissipateurs qui font 140mm de long par 81mm de haut et des ailettes de 44mm et la plaque arrière fait 6mm d'épais. C'est pas très gros mais Est-ce suffisant pour le marantz?

Si non j'en ai une seconde paire qui proviennent de Heatsink USA ceux-ci sont pas mal plus costaud ce sont des monstres de 10.080 po. par 5 po. de haut, ils étaient prévu pour le Goldmund donc possiblement overkill pour le marantz.

Si tu as d'autres suggestions n'hésite pas.

A+  Pierre
avatar
Sloop
Messages : 253
Date d'inscription : 22/04/2013
Localisation : Granby

Re: Marantz MA-9S2 clone

le Dim 29 Déc 2013 - 0:54
Au fait j'y pense peut-être que 2 bout à bout monter sur une plaque de 10mm d'épais par canal pourrais suffire, donc au total 4 heatsink. ce qui double et même plus la capacité.

Voici le lien pour ces heatsinks j'en ai 2 en stock en en commandant 2 autres je pourrais en mettre 2 de chaque coté.

   http://www.ebay.com/itm/Aluminum-HEAT-SINK-FOR-LM3886-TDA7293-Amplifier-Board-/220697781907?pt=US_Amplifier_Parts_Components&hash=item33629ce693


Avec ces dissipateurs ça me permettrait d'avoir un ampli qui serait plus mince

A+  Pierre
avatar
pinnocchio
Messages : 2398
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Marantz MA-9S2 clone

le Dim 29 Déc 2013 - 1:16
Salut Sloop,

Tout dépand du niveau de polarisation que tu veux atteindre avec cet ampli. Il peut facilement te donner 10W+ en classe A et le reste en B mais tu devras faire ce que tu as mentionné ci-haut, c'est-à-dire utiliser deux de chaque côté avec la plaque de 10mm pour les tenir ensemble. De cette façon tu vas obtenir de bons résultats.

A+
Do


Dernière édition par pinnocchio le Dim 29 Déc 2013 - 13:50, édité 1 fois
pjr3s
Messages : 170
Date d'inscription : 24/06/2013

Re: Marantz MA-9S2 clone

le Dim 29 Déc 2013 - 13:46
Sloop a écrit:Salut!

J'ai une petite questions. Ça concerne la grosseur des heatsink requis pour cet ampli.

J'en ai présentement 2 paires, les premiers sont des dissipateurs qui font 140mm de long par 81mm de haut et des ailettes de 44mm et la plaque arrière fait 6mm d'épais. C'est pas très gros mais Est-ce suffisant pour le marantz?

Si non j'en ai une seconde paire qui proviennent de Heatsink USA ceux-ci sont pas mal plus costaud ce sont des monstres de 10.080 po. par 5 po. de haut, ils étaient prévu pour le Goldmund donc possiblement overkill pour le marantz.

Si tu as d'autres suggestions n'hésite pas.

A+  Pierre

Pierre,

j'ai des HS noir 10po x 6po x 1  5/16 po avec le meilleur coefficient de dissipation . On peut les couper en deux sur la longueur pour faire 3 po x 10 po. Ça te coûterais que quelques $ de plus pour une qualité définitivement supérieur . Si intéressé laisse moi un MP
avatar
pinnocchio
Messages : 2398
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Marantz MA-9S2 clone

le Dim 29 Déc 2013 - 13:51
Salut pjr3s,

Peux-tu mettre une photo des heatsinks svp?

Merci
Do
avatar
Sloop
Messages : 253
Date d'inscription : 22/04/2013
Localisation : Granby

Re: Marantz MA-9S2 clone

le Dim 29 Déc 2013 - 23:22
Salut!

Effectivement, comme on dit une photo vaut mille mots.

A+  Pierre
avatar
Sloop
Messages : 253
Date d'inscription : 22/04/2013
Localisation : Granby

Re: Marantz MA-9S2 clone

le Mer 8 Jan 2014 - 11:24
Salut,

J'ai acheté le circuit de protection des H.P. de Jim's et je voulais savoir s'il y a moyen de séparer les PCB sans risquer de les endommager.

A+  Pierre
avatar
Sloop
Messages : 253
Date d'inscription : 22/04/2013
Localisation : Granby

Re: Marantz MA-9S2 clone

le Mer 8 Jan 2014 - 11:26
J'ai oublier de dire dans mon message précédent que c'est pour mettre dans mon Marantz.

A+
avatar
pinnocchio
Messages : 2398
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Marantz MA-9S2 clone

le Mer 8 Jan 2014 - 11:35
Lequel des modules as-tu acheté? J'aimerais voir le URL svp.

A+
Do
avatar
Sloop
Messages : 253
Date d'inscription : 22/04/2013
Localisation : Granby

Re: Marantz MA-9S2 clone

le Mer 8 Jan 2014 - 12:00
avatar
pinnocchio
Messages : 2398
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Marantz MA-9S2 clone

le Mer 8 Jan 2014 - 12:06
Oui, j'ai déjà utilisé ces modules, il y a une ligne de séparation des modules, tu n'as qu'a plier et le tout va se séparer facilement.

A+
Do
avatar
Sloop
Messages : 253
Date d'inscription : 22/04/2013
Localisation : Granby

Re: Marantz MA-9S2 clone

le Mer 8 Jan 2014 - 13:06
Merci Do

C'est que je ne voulais pas les briser alors avant de le faire je voulais m'en assurer. Comme tu dis ça se sépare très facilement.

A+  Pierre
avatar
modDIY
Messages : 2693
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Marantz MA-9S2 clone

le Ven 10 Jan 2014 - 8:40
Hier j'étais sur mon cell, je ne réussissais pas à aller copier jusqu'à droite, maudit cell...mais je les avais copiés sur le cell quand même..



Il ne faut pas mettre le lien HTML dans l'image, ça ne marche pas, il faut juste copier le lien vers l'image jpg. Autrement dit, le lien doit se terminer avec .jpg et non .html.

Voici les images.





pjr3s envoie par MP le lien vers ton serveur d'image, je vais te le montrer. Moi aussi mes images sont sur Photo bucket.

A+
pjr3s
Messages : 170
Date d'inscription : 24/06/2013

Re: Marantz MA-9S2 clone

le Ven 10 Jan 2014 - 9:27

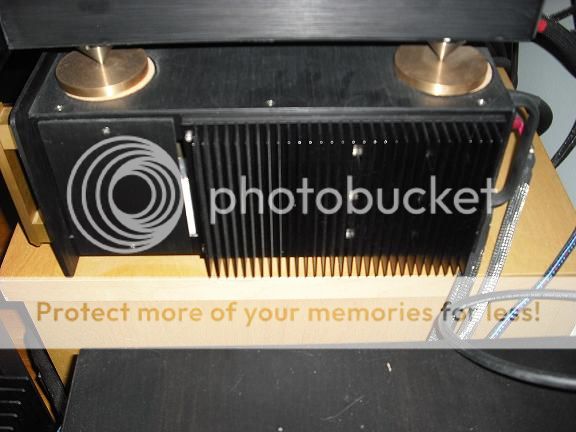

Merci Denis (que voulez-vous je ne suis pas de la génération computer ; mais en audio c'est toute une autre histoire Smile.  A noter que sur la photo du heat sink il y a 6 boulons prise allen key 6/32, 3 très visible les 3 autre un peu moin. C'est le max qu'on peut mettre entre les palettes ;et ça retient un T d'alu 3/8 d'épais 4po x 3 po , et quand je monte des 350w/ch il y a 2 T qui couvre 8 po sur le 10 total



Edit par ModDIY: Photo ajouté, dans le PM j'ai mis un commentaire pour t'aider à récupérer les photos..
avatar
pinnocchio
Messages : 2398
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Marantz MA-9S2 clone

le Sam 11 Jan 2014 - 1:52

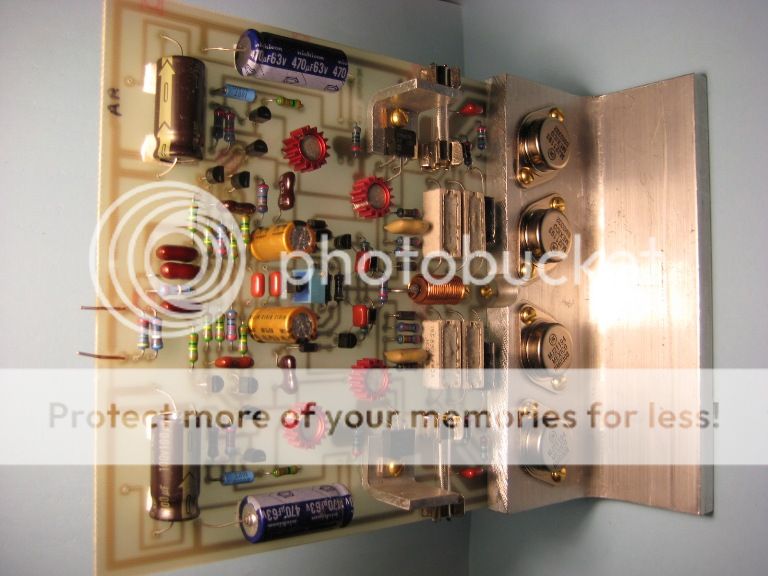

Superbe montage pjr3s! Quel type d'ampli est-ce?

Tu as de la patience pour graver tes propres PCB! Je faisait ça quand j'avais 14-15 ans (bien sûr pas à cette qualité) mais dans ce temps j'étais encore patient ou je suis devenu paraisseux, un des deux! Very Happy


A+
Do
pjr3s
Messages : 170
Date d'inscription : 24/06/2013

Re: Marantz MA-9S2 clone

le Jeu 16 Jan 2014 - 23:27
C'est un class A/B que je run class A quelques watt; les plus grosses versions avec front end régulé ou transfos séparé, pour le mien dans ma chaine: board teflon 4on et 2x transfos Plitron LONO de 1000va chacun accompagné de 120,000uF, 4 bridges ixys 63amp(ultra fast soft recovery) ground isolé. Transistors matché au voltage d'opération et en courrent. Bien satisfait du résultat, c'est le genre qui disparait pour faire place a la musique .
avatar
Sloop
Messages : 253
Date d'inscription : 22/04/2013
Localisation : Granby

Re: Marantz MA-9S2 clone

le Ven 24 Jan 2014 - 2:35
Salut,

Enfin un peu de temps pour monter mon MA-9S2, mes pcb avancent assez bien. je préfère prendre mon temps afin d'éviter les erreurs et faire de belles soudures.

Demain je vais voir pour mes plaques d'aluminium pour fixer les heatsinks. Et si les plaques sont trop dispendieuse je vais me commander 2 gros heatsink de 5 po. de haut par 10.080 de large du genre de ceux du Goldmund. Avec ça je pense que je serais en voiture pour tirer une bonne part en classe A.

Au fait petite question si  j'y vais pour la plaque et le heatsink. Entre la plaque et les heatsinks il doit être nécessaire de mettre du compound afin de permettre un meilleur transfert de chaleur de la plaque vers le heatsink?

A+  Sloop
avatar
pinnocchio
Messages : 2398
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Marantz MA-9S2 clone

le Ven 24 Jan 2014 - 13:12
Salut Sloop,

Content de voir que ton projet avance bien. Tu pourras mettre quelques photos de tes PCBs sur mon thread ou un nouveau.

La pâte de silicone est fortement conseillée pour le transfert thermique. Si tu avais deux morceaux d'aluminium 100% parfait ça ne serait pas nécessaire mais il y a toujours des imperfections et c'est ce que la pâte va combler.

A+
Do
avatar
Sloop
Messages : 253
Date d'inscription : 22/04/2013
Localisation : Granby

Re: Marantz MA-9S2 clone

le Ven 24 Jan 2014 - 13:37
Salut,

J'y avais pensé pour les photos, j'attend seulement que mes pcb soient complétés. Aussi j'en mettrai d'autres au fur et à mesure que le projet prendra forme.

Pour la pâte de silicone ça répond à ma question.

Concernant les plaques d'aluminium mon fournisseur habituel n'a pas l'épaisseur requise en stock. Alors je doit attendre pour avoir le prix de ces plaques.

A+  Sloop
avatar
Sloop
Messages : 253
Date d'inscription : 22/04/2013
Localisation : Granby

Re: Marantz MA-9S2 clone

le Jeu 30 Jan 2014 - 1:26
Salut,

Voilà, les PCB de mon ampli Marantz MA-9S2 sont maintenant terminé. J'avais dis que je mettrais des photos une fois qu'ils seraient finis alors les voici.




A+  Sloop
avatar
Sloop
Messages : 253
Date d'inscription : 22/04/2013
Localisation : Granby

Re: Marantz MA-9S2 clone

le Jeu 30 Jan 2014 - 2:44
Petite question pour Do,

Comme transistors de sortie j'ai acheté NJW0281G et NJW0302G. Mes connaissances en la matière étant presque nul j'ai besoin de ton aide pour le positionnement des transistors de sortie sur mes PCB.

Si je me fie au schéma Q17, Q18 (C5200) sont du coté Vcc, tandis que de l'autre coté Q20 et Q21 (A1943) sont du coté Vss. Pour respecter la polarité NPN/PNP des transistors je serait porté à croire que C5200 est NJW0281G et que A1943 est NJW0302G.

Si je poursuit mon raisonnement je crois que les transistors sont placé dans l'ordre suivant.

De gauche à droite, selon le positionnement de la photo

NJW0281G - NJW0281G - D669 - NJW0302G - NJW0302G




Si je suis dans les patates ne te gène surtout pas pour me le dire. Une chose est sûre ils doivent être à la bonne place.

A+  Pierre
avatar
pinnocchio
Messages : 2398
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Marantz MA-9S2 clone

le Jeu 30 Jan 2014 - 11:24
Salut Sloop,

Mon conseil est de toujours se fier au specsheet du manufacturier

Le 2SC5200 est de type N et le 2SA1943 est de type P

Dans le même exercice, le NJW0281G de On-Semi est de type N et le NJW0302G est de type P

Donc NJW0281G remplace 2SC5200 et NJW0302G remplace 2SA1943

A+
Do
avatar
pinnocchio
Messages : 2398
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Marantz MA-9S2 clone

le Jeu 30 Jan 2014 - 11:38
Sloop a écrit:Salut,

Voilà, les PCB de mon ampli Marantz MA-9S2 sont maintenant terminé. J'avais dis que je mettrais des photos une fois qu'ils seraient finis alors les voici.


A+  Sloop

Salut Sloop!

Très beau travail, tu dois avoir hâte de l'écouter?

A+
Do

PS, tu avais deux fois la même photo alors j'ai enlevé la deuxième.
