Ampli op discret pour audio- OPFab-01

le Dim 3 Nov 2013 - 16:55

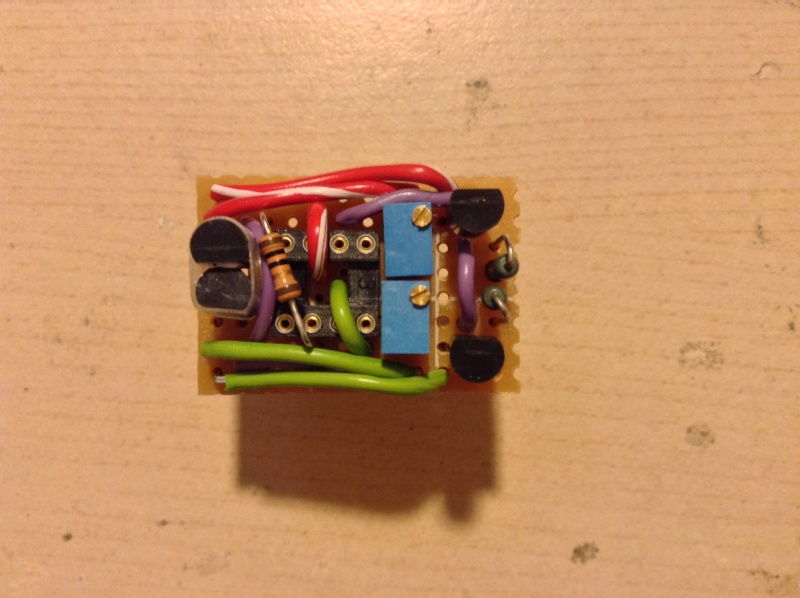

J'ai fait un ampli op discret pour remplacer un IC 8 pin standard.
C'est un circuit à 4 transistors seulement de type CFA à la F5.  Mais la polarisation est optimisée pour tirer le maximum des 4 transistors choisis.

C'est pour audio seulement car le rapport signal sur bruit, THD, l'offset DC et autres paramètres ne se comparent vraiment pas a un op amp IC avec plus de 15 a 30 transistors ....

Son DC offset s'ajuste avec 2 pots.

Le but étant qu'il soit simplement musical.

Premier test aujourd'hui et c'est .......musical en titi!


J'ai du ajouté 2 condensateurs de compensation sur le pcb mais heureusement ça frittait parfaitement dans l espace restant....


Installé dans mon preamplifier DIY en remplacement du OPA-1641...



Fab


Dernière édition par Fab le Dim 3 Nov 2013 - 17:28, édité 1 fois
avatar
pinnocchio
Messages : 2493
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ampli op discret pour audio- OPFab-01

le Dim 3 Nov 2013 - 17:02
Nice!

Va falloir que tu me fasses entendre ça! Peux-tu comparer en musicalité avec un OPA1642 ou AD797BRZ?

A+
Do
avatar
Fab
Messages : 1216
Date d'inscription : 29/03/2013
Age : 97
Localisation : Voie Lactée

Re: Ampli op discret pour audio- OPFab-01

le Dim 3 Nov 2013 - 17:11
pinnocchio a écrit:Nice!

Va falloir que tu me fasses entendre ça! Peux-tu comparer en musicalité avec un OPA1642 ou AD797BRZ?

A+
Do
J'ai pas encore le AD797 dans mon système ( il me faut 2 single). Pour le OPA 1641 c'est justement celui-la qu'il remplace mais j'ai pas encore remis le OPA 1641 pour vraiment ...entendre la différence. Par contre, lorsque j'ai écouté le OPFab01 pour la première fois aujourd'hui il me semblait plus musical mais c'est très préliminaire  et je préfère avoir ton opinion...en tout cas si ça dépasse le AD797 en musicalité je vais tomber en bas de mon fauteuil...


La topology du circuit est la même que le preamplifier de AMB a20 mais avec 4/7 transistors et polarisés très différemment .
http://www.amb.org/audio/alpha20/

Fab
avatar
Fab
Messages : 1216
Date d'inscription : 29/03/2013
Age : 97
Localisation : Voie Lactée

Re: Ampli op discret pour audio- OPFab-01

le Ven 8 Nov 2013 - 21:15
Ca y est, je suis tombé en bas de ma chaise Shocked
Après 30 heures de rodage de mes AD797 dans mon pré-ampli, j'ai remis mes OPFab-01 et c'est plus musical que le AD797. Le AD797 est très bon et plus dynamique que le OPFab-01. Par contre, le OPFab à un deçay de note plus long qui donne aux violons (entre autre) une sonorité plus chaleureuse. Bon c'est dans mon système comme pré-amp et c'est juste moi et ma blonde donc  il faut pas généraliser.... Je suis à quand même très content de cette réalisation.

Fab
avatar
pinnocchio
Messages : 2493
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ampli op discret pour audio- OPFab-01

le Ven 8 Nov 2013 - 21:26
Va falloir que j'écoute ça mon Fab!

A+
Do
avatar
Fab
Messages : 1216
Date d'inscription : 29/03/2013
Age : 97
Localisation : Voie Lactée

Re: Ampli op discret pour audio- OPFab-01

le Ven 8 Nov 2013 - 21:44
pinnocchio a écrit:Va falloir que j'écoute ça mon Fab!

A+
Do
J' y compte bien!

Fab
avatar
Project16
Messages : 735
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: Ampli op discret pour audio- OPFab-01

le Mer 6 Avr 2016 - 3:48
Bonjour Fab
Merci pour le manuel et comme pour le USSA, c'est bien expliqué. Si cet "AOP" est dans la veine du USSA côté sonorité et bien çà promet.
Je te tire mon chapeau de créer et ensuite mettre toutes tes idées sur "papier" et d'en faire profiter. Wink
avatar
Fab
Messages : 1216
Date d'inscription : 29/03/2013
Age : 97
Localisation : Voie Lactée

Re: Ampli op discret pour audio- OPFab-01

le Mer 6 Avr 2016 - 8:47
Project16 a écrit:Bonjour Fab
Merci pour le manuel et comme pour le USSA, c'est bien expliqué. Si cet "AOP" est dans la veine du USSA côté sonorité et bien çà promet.
Je te tire mon chapeau de créer et ensuite mettre toutes tes idées sur "papier" et d'en faire profiter. Wink
Merci Project16
En réalité, le manuel est plus par rapport à çe Thread plus bas qui est à base du module de AMB. Pinnocchio a construit l'original de AMB et aussi le OPFab-01 sur le même pcb de AMB. Il décrit la sonorité de ce dernier.

http://www.quebecdiy.net/t235-pre-ampli-avec-amb-pcb-base-sur-opfab-01

Bon montage

Fab
avatar
AV_Freak
Messages : 265
Date d'inscription : 19/10/2014
Age : 13

Re: Ampli op discret pour audio- OPFab-01

le Sam 31 Mar 2018 - 13:31
Salut Fab

Puis-je savoir le gain de ton preamp. Svp.

J’aimerais pouvoir l’utiliser avec l’ampli MoFo qui n’a aucun gain en tension et qui fonctionne
avec une tension entre 19-24Vdc (unipolaire)

Je sais que ton preamp est bipolaire mais je pourrais simplement mettre un convertisseur
DC/DC pour obtenir le +/- 15Vdc à partir du +19 Vdc.

Merci
Eric
avatar
Fab
Messages : 1216
Date d'inscription : 29/03/2013
Age : 97
Localisation : Voie Lactée

Re: Ampli op discret pour audio- OPFab-01

le Sam 31 Mar 2018 - 18:26
AV_Freak a écrit:Salut Fab

Puis-je savoir le gain de ton preamp. Svp.

J’aimerais pouvoir l’utiliser avec l’ampli MoFo qui n’a aucun gain en tension et qui fonctionne
avec une tension entre 19-24Vdc (unipolaire)

Je sais que ton preamp est bipolaire mais je pourrais simplement mettre un convertisseur
DC/DC pour obtenir le +/- 15Vdc à partir du +19 Vdc.

Merci
Eric
Bonjour AV_Freak
Selon mon manuel, Le gain maximum est autour  de 5 car le feed-back factor (qui est déjà bas) diminue beaucoup avec le gain. Je çrois que çe serait potentiellement suffisant si la source donne autour de 2vac peak. Mon preampli a un gain de 2.5 environ.
Voir çe thread pour une version avec pcb De AMB:
http://www.quebecdiy.net/t235-pre-ampli-avec-amb-pcb-base-sur-opfab-01

Fab
avatar
AV_Freak
Messages : 265
Date d'inscription : 19/10/2014
Age : 13

Re: Ampli op discret pour audio- OPFab-01

le Dim 1 Avr 2018 - 23:59
Merci Fab,

Le seul pre-amp que je possède a un gain Av max. de 5.4 (14.6db) donc son gain semble supérieur à ton pre-amp.

Ma source est la sortie de mon DAC.  J'ai plusieurs choses à faire avant même de débuter ma paire de MoFo mais je te tiens au courant si mon pre-amp manque de drive.

A+
Eric
