le Ven 29 Mar 2013 - 17:21
Bonjour,

Comme certains le savent déjà, ceci est mon premier gros projet audio DIY. Une paire de mono-blocs à tubes amplifiés par les mythiques triodes de puissance 300B en Parallel Single Ended (PSE). En pure classe A, c'est joujoux développeront 18W/canal. J'ai commencé ce projet en septembre dernier et ça avance assez bien. D'ailleurs, aujourd'hui j'ai travaillé un petit 2 heures sur le châssis en bois qui est presque terminé.

Prochainement, je commencerai à souder les différents modules, à câbler le tout, à mettre le feu aux poudres et ainsi de suite... J'ai bien hâte d'écouter ça.

Dans l'ensemble, cette construction DIY reprends pas mal tous les principes développés par Francis Ibre dans son livre "Bien entendu, Itinéraire d'un audiophile". Le design ne me revient nullement, loin de là, c'est plutôt un ami Français, Dominique Nebout, qui l'a conçu. Le schéma est très abouti et Dominique m'aide régulièrement en répondant à mes questions, tout comme mon bon ami Raphaël, spécialiste en électronique.

Enfin, je vous mettrai des photos sous peu. Pour l'heure, je n'y arrive pas.

À bientôt,

Sébastien


Dernière édition par Sébastien le Ven 29 Mar 2013 - 18:51, édité 1 fois
Admin
Admin
Messages : 83
Date d'inscription : 24/03/2013
http://www.quebecdiy.net

Re: Projet PSE 300B

le Ven 29 Mar 2013 - 17:37
Salut Sébastien,

C'est un super beau projet.

Concernant les images, nous avons décidé de ne pas permettre l'ajout de photo directement sur le forum. Il y a deux raisons, la première c'est que l'espace est pour le moment limité, éventuellement on achèteras des crédits, idem pour enlever la publicité dans les messages, la deuxième concerne les problèmes de virus potentiel.

Pour afficher des photos, il faut mettre des liens vers des serveurs de photos comme photobucket ou picassaweb ou autres, c'est gratuit.

À
avatar
Sébastien
Messages : 1461
Date d'inscription : 27/03/2013
Localisation : Montréal

Re: Projet PSE 300B

le Dim 31 Mar 2013 - 20:03
Bonjour Admin,

Lorsque j'essaie de mettre mon lien Picasa web avec les photos de mon projet, je lis ce message:

"Les nouveaux membres ne sont pas autorisés à poster de liens externes ou des emails pendant 7 jours. Veuillez contacter l’administrateur du forum pour plus d’informations."

Pouvez-vous m'aider?

Merci,

Sébastien
avatar
pinnocchio
Messages : 2420
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Projet PSE 300B

le Dim 31 Mar 2013 - 23:44
Salut Sébastien,

Je vais envoyer un message à l'admin

A+
Do
avatar
Sébastien
Messages : 1461
Date d'inscription : 27/03/2013
Localisation : Montréal

Re: Projet PSE 300B

le Lun 1 Avr 2013 - 5:26
pinnocchio a écrit:Salut Sébastien,

Je vais envoyer un message à l'admin

A+
Do

Salut Do,

C'est réglé, je suis en discussion avec lui. Merci! En fait, ça me pose pas trop problème d'attendre encore quelques jours. Rien ne presse.

Bonne journée,

Séb
Admin
Admin
Messages : 83
Date d'inscription : 24/03/2013
http://www.quebecdiy.net

Re: Projet PSE 300B

le Lun 1 Avr 2013 - 8:44
Salut Sébastien,

Nous avons décidé de permettre aux nouveaux membres du forum, de moins d'une semaine, d'ajouter des liens externes, comme les photos ou autres.

Si plus tard un spammeur sévit sur ce forum...on remettrais cette limitation.

Désolé pour l'inconvénient.

Donc Sébastien, tu peux dès maintenant mettre tes photos.

Au plaisir.
Admin.
avatar
Sébastien
Messages : 1461
Date d'inscription : 27/03/2013
Localisation : Montréal

Re: Projet PSE 300B

le Lun 1 Avr 2013 - 20:47
Bon, voici un premier essai avec Picasaweb. Vous y verrez des photos du boîtier, divers essais d'implantations (ça a encore changé aujourd'hui), la préparation de la plaque du dessus, le bois utilisé pour les côtés (arariba rosé, c'est sa couleur naturelle!), etc...

À bientôt,

Sébastien
avatar
Sébastien
Messages : 1461
Date d'inscription : 27/03/2013
Localisation : Montréal

Re: Projet PSE 300B

le Lun 1 Avr 2013 - 20:52
Sinon, voici le projet qui m'a totalement inspiré:

http://www.elektor.fr/forum/forum/publications-d-elektor/tubes-audio/pse300b-15w-merci-francis.2197149.lynkx

Dominique, l'auteur du projet, m'accompagne sur une base régulière depuis septembre dernier. Il m'a fournit les schémas et des dizaines de conseils! Il est très généreux de son temps. Lui, il a fait le PSE 300B pour amplifier les voies médium et aigües de ses JBL machin-truc. Par contre, il a aussi acheté les transfo de sortie pour la large bande passante.

De mon côté, il est designé uniquement pour la large bande.

Bonne soirée,

Sébastien
Admin
Admin
Messages : 83
Date d'inscription : 24/03/2013
http://www.quebecdiy.net

Re: Projet PSE 300B

le Lun 1 Avr 2013 - 21:52
Sébastien a écrit:Bon, voici un premier essai avec Picasaweb. Vous y verrez des photos du boîtier, divers essais d'implantations (ça a encore changé aujourd'hui), la préparation de la plaque du dessus, le bois utilisé pour les côtés (arariba rosé, c'est sa couleur naturelle!), etc...


À bientôt,

Sébastien

Salut Sébastien,

On ne voit aucune photo sur le lien que tu as mis. L'idéal serait que tu copie chaque lien de chaque photo et ensuite tu cliques sur l'icône 'Image', donc les photos seront visibles directement dans tes messages.

En espérant voir les photos bientôt. Very Happy

A+
avatar
Sébastien
Messages : 1461
Date d'inscription : 27/03/2013
Localisation : Montréal

Re: Projet PSE 300B

le Mar 2 Avr 2013 - 12:47
Admin a écrit:Salut Sébastien,

On ne voit aucune photo sur le lien que tu as mis. L'idéal serait que tu copie chaque lien de chaque photo et ensuite tu cliques sur l'icône 'Image', donc les photos seront visibles directement dans tes messages.

En espérant voir les photos bientôt. Very Happy

A+

Salut Admin,

J'essaie encore et encore diverses stratégies pour amener mes photos ici, mais je n'y arrive pas. Je vais dans Google+ (Picasaweb) et je copie mon lien de photo. Ensuite, j'essaie de travailler sur le forum avec "Image" ou "Héberger une image", mais elle n'arrive pas à être acceptée.

Je pense que j'aurais besoin d'une procédure plus détaillée.

Merci,

Sébastien
avatar
pinnocchio
Messages : 2420
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Projet PSE 300B

le Mar 2 Avr 2013 - 14:13
Salut Sébastien,

Dans Picasaweb, va dans ton album qui contient les photos que tu veux partager et click sur le menu "actions" et "album properties". Un popup va aparaitre et tu dois aller en bas de ce popup dans la section "visibility" et choisir "Public on the web" puis tu appuyes sur "save changes"

Excuse-moi j'utilise en anglais mais tu peux faire une traduction rapide.

Ensuite tu ouvres chaques photos individuellement, click bouton de droite et copie l'URL de l'image.

Ensuite, dans le forum tu choisis l'icône de photo et tu colle l'URL de l'image.

A+
Do
avatar
Sébastien
Messages : 1461
Date d'inscription : 27/03/2013
Localisation : Montréal

Re: Projet PSE 300B

le Mar 2 Avr 2013 - 14:26
Châssis en bois avec façade aluminium:





Dernière édition par Sébastien le Mar 2 Avr 2013 - 14:33, édité 4 fois
avatar
Sébastien
Messages : 1461
Date d'inscription : 27/03/2013
Localisation : Montréal

Re: Projet PSE 300B

le Mar 2 Avr 2013 - 14:27
pinnocchio a écrit:Salut Sébastien,

Dans Picasaweb, va dans ton album qui contient les photos que tu veux partager et click sur le menu "actions" et "album properties". Un popup va aparaitre et tu dois aller en bas de ce popup dans la section "visibility" et choisir "Public on the web" puis tu appuyes sur "save changes"

Excuse-moi j'utilise en anglais mais tu peux faire une traduction rapide.

Ensuite tu ouvres chaques photos individuellement, click bouton de droite et copie l'URL de l'image.

Ensuite, dans le forum tu choisis l'icône de photo et tu colle l'URL de l'image.

A+
Do

Yé!!! Merci Dominic pour ton aide!

Séb
avatar
Sébastien
Messages : 1461
Date d'inscription : 27/03/2013
Localisation : Montréal

Re: Projet PSE 300B

le Mar 2 Avr 2013 - 14:27
Implantation presque finale...

avatar
pinnocchio
Messages : 2420
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Projet PSE 300B

le Mar 2 Avr 2013 - 14:30
Wow! Y a du stock là dedans!

As-tu fabriqué la plaque de métal toi même?

J'aimerais bien l'écouter quand tu auras terminé.

A+
Do
avatar
Sébastien
Messages : 1461
Date d'inscription : 27/03/2013
Localisation : Montréal

Re: Projet PSE 300B

le Mar 2 Avr 2013 - 14:34
Intérieur du châssis:

avatar
Sébastien
Messages : 1461
Date d'inscription : 27/03/2013
Localisation : Montréal

Re: Projet PSE 300B

le Mar 2 Avr 2013 - 14:34

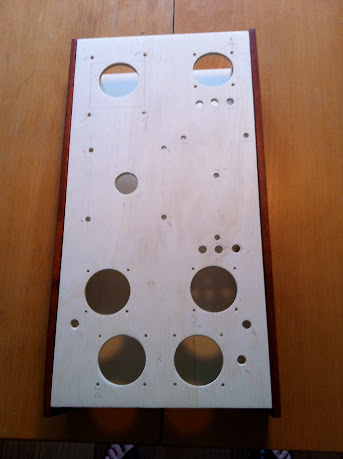

Dessus du châssis:
avatar
Sébastien
Messages : 1461
Date d'inscription : 27/03/2013
Localisation : Montréal

Re: Projet PSE 300B

le Mar 2 Avr 2013 - 14:36

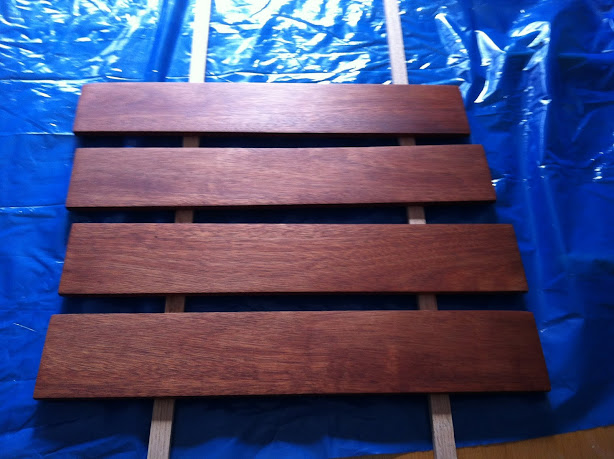

Joues de bois en arariba rosé (c'est leur couleur naturelle, c'est seulement sablé et huilé trois fois):

avatar
Sébastien
Messages : 1461
Date d'inscription : 27/03/2013
Localisation : Montréal

Re: Projet PSE 300B

le Mar 2 Avr 2013 - 14:37
pinnocchio a écrit:Wow! Y a du stock là dedans!

As-tu fabriqué la plaque de métal toi même?

J'aimerais bien l'écouter quand tu auras terminé.

A+
Do

Salut Do,

Tu parles de la façade en aluminium brossé? Je l'ai acheté chez Audiophonics en France. C'est un produit HiFi 2000, série Galaxy. C'est fait en Italie.

Séb
avatar
pinnocchio
Messages : 2420
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Projet PSE 300B

le Mar 2 Avr 2013 - 15:18
Non, je parlais du dessus. Il est en bois? Si oui, belle job!

J'adore tes panneaux en arariba rosé, très classe!

A+
Do
avatar
Sébastien
Messages : 1461
Date d'inscription : 27/03/2013
Localisation : Montréal

Re: Projet PSE 300B

le Mar 2 Avr 2013 - 19:17
pinnocchio a écrit:Non, je parlais du dessus. Il est en bois? Si oui, belle job!

J'adore tes panneaux en arariba rosé, très classe!

A+
Do

Salut Do,

Merci pour les bons commentaires.

Oui, le dessus est en bois. Alors que Dominique en France avait utilisé du mdf 6mm, j'ai plutôt opté pour du contre-plaqué de bouleau en 6mm. Celui-ci était beaucoup plus solide. Donc, le châssis est tout bois, sauf la façade en alu.

Pour l'arariba, je cherchais quelque chose de type rosewood et c'est ce bois qui m'a le plus "parlé" en allant chez Langevin et Forest.

Séb

avatar
Sébastien
Messages : 1461
Date d'inscription : 27/03/2013
Localisation : Montréal

Re: Projet PSE 300B

le Mer 3 Avr 2013 - 14:40
Hier soir, j'ai travaillé sur l'assemblage et la soudure de différents modules. J'ai beaucoup avancé et c'est vraiment trippant.

Malheureusement, j'ai un peu brûlé l'enveloppe protectrice en plastique d'un petit condo Mundorf 2.7uF/630V. Le trou fait 2-3 mm de large, ensuite on voit les spires métalliques internes, mais elles ne semblent pas atteintes. Puis-je réutiliser le condo? Si oui, dois-je mettre une protection?

Merci,

Sébastien
avatar
modDIY
Messages : 2713
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Projet PSE 300B

le Mer 3 Avr 2013 - 15:14
C'est tu un condensateur de couplage ou d'alimentation? J'imagine de couplage...

Étant donné que c'est passablement du haut voltage, je ne suis pas certain que le garder est une bonne chose.

A+
ModDIY.
avatar
pinnocchio
Messages : 2420
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Projet PSE 300B

le Mer 3 Avr 2013 - 15:19
Je changerais le condos puisque les étages de l'enroulement pourrait avoir été endommagé ce qui causerait du "leakage" et/ou une mauvaise valeur en uF.

Tu peux tester la valeur du cap mais si c'est un condo pas trop cher n'hésite surtout pas à le changer. Et comme ModDIY disait, c'est du haut voltage alors c'est sérieux.

A+
Do
avatar
Sébastien
Messages : 1461
Date d'inscription : 27/03/2013
Localisation : Montréal

Re: Projet PSE 300B

le Mer 3 Avr 2013 - 15:59
ModDIY a écrit:C'est tu un condensateur de couplage ou d'alimentation? J'imagine de couplage...

Étant donné que c'est passablement du haut voltage, je ne suis pas certain que le garder est une bonne chose.

A+
ModDIY.

Salut Mod,

Oui, c'est un condo de découplage. Moi aussi le haut voltage me titillait. Je pense que je vais en commander un autre.

J'apprends de mes erreurs... C'est formateur!

Sébastien
