Re: Projet PSE 300B

Message par Sébastien le Ven 17 Mai 2013 - 20:08

Sloop a écrit:Sébastien,

Tant mieux si mon petit truc t'as donné les résultats rechercher. Garde ta motivation et entre temps si tu as besoin de d'autre trucs, si je peux t'aider ça va me faire plaisirs de le faire.

A+ Sloop

Salut Pierre,

Bien écoute, pendant qu'on y est, j'aimerais aussi ébavurer les trous que j'ai fait dans la façade en aluminium noir brossé de mes mono-blocs. Ce sont des petits trous de 6mm pour y faire passer éventuellement les LED. Je ne sais pas trop comment m'y prendre sans abîmer la façade.

À bientôt,

Sébastien
avatar
Sébastien

Messages : 1455
Date d'inscription : 27/03/2013
Localisation : Montréal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par Sloop le Sam 18 Mai 2013 - 0:42

Salut Sébastien,

J'espère que tu as fais tes trous en perçant de l'extérieur vers l'intérieur.

Là du va devoir y aller en douceur et prendre le temps. Ça va te prendre une toute petite lime ronde communément appelé ''queue de rat'' mes de la grosseur dont tu va avoir besoin ça va être une queue de mulot...hahaha.

Sérieusement, à l'aide d'une toute petite lime ronde de précision tu va en venir à bout, en coupant les bavures de l'extérieur vers l'intérieur dans un angle de 75-80° par rapport à ta surface. Juste un petit angle pour copuer la bavure.

Vas-y mollo sur la pression

A+ Pierre
avatar
Sloop

Messages : 252
Date d'inscription : 22/04/2013
Localisation : Granby

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par Sébastien le Sam 18 Mai 2013 - 21:36

Sloop a écrit:Salut Sébastien,

J'espère que tu as fais tes trous en perçant de l'extérieur vers l'intérieur.

Là du va devoir y aller en douceur et prendre le temps. Ça va te prendre une toute petite lime ronde communément appelé ''queue de rat'' mes de la grosseur dont tu va avoir besoin ça va être une queue de mulot...hahaha.

Sérieusement, à l'aide d'une toute petite lime ronde de précision tu va en venir à bout, en coupant les bavures de l'extérieur vers l'intérieur dans un angle de 75-80° par rapport à ta surface. Juste un petit angle pour copuer la bavure.

Vas-y mollo sur la pression

A+ Pierre

Salut Pierre,

Encore un autre truc qui a bien fonctionné.

Merci,

Sébastien
avatar
Sébastien

Messages : 1455
Date d'inscription : 27/03/2013
Localisation : Montréal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par Sébastien le Dim 19 Mai 2013 - 19:15

pinnocchio a écrit:
Salut Sébastien,

Si tu comptes te servir des trimmer comme résistance variable et non comme volume ou balance tu peux brancher la pin 1 et 2 ensemble pour le "out" et pin 3 pour le "in". Pin 2 est le wiper et est au centre en général. Tu peux te fier au numéro des pins. La raison pour laquelle la pin 1 et 2 sont attachés ensemble est un fail safe au cas ou le potentiomètre fait des free game.



Pour un contrôle de volume tu fais comme cela:



A+
Do

Salut,

Mission accomplie! Les potentiomètres sont soudés et effectivement comme tu me l'avais indiqué. J'ai compris que mon ami Raph voulant seulement que je m'assure qu'ils soient du bon bord, afin que lorsque je visse, la résistance descende. En fin de compte, j'ai vérifier vite fait au multimètre et tout était beau comme tu me l'as décrit.

Maintenant, le projet entre dans son dernier droit. J'ai même commencé à fixer les modules dans le châssis. Les choses déboulent. alien

Des photos juste avant le câblage, quand tout sera à l'intérieur du boîtier.

À +

Sébastien
avatar
Sébastien

Messages : 1455
Date d'inscription : 27/03/2013
Localisation : Montréal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par Sloop le Dim 19 Mai 2013 - 23:36

Tant mieux si mes trucs t'on aider.

A+ Pierre
avatar
Sloop

Messages : 252
Date d'inscription : 22/04/2013
Localisation : Granby

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par Sébastien le Ven 24 Mai 2013 - 12:54

Ok, retour aux questions niaiseuses de débutant:

1) Pourquoi mes selfs ont 3 fils (rouge, noir et un vert et jaune) alors que mon schéma ne montre que deux connexions?

2) Y a-t-il un sens standard de positionnement des supports de tubes selon les broches de ces derniers?

Merci,

Sébastien

avatar
Sébastien

Messages : 1455
Date d'inscription : 27/03/2013
Localisation : Montréal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par Sébastien le Dim 26 Mai 2013 - 7:41

Sébastien a écrit:Ok, retour aux questions niaiseuses de débutant:

1) Pourquoi mes selfs ont 3 fils (rouge, noir et un vert et jaune) alors que mon schéma ne montre que deux connexions?

2) Y a-t-il un sens standard de positionnement des supports de tubes selon les broches de ces derniers?

Merci,

Sébastien


Réponse à moi-même:

1) Le 3e fil est pour la mise à la terre;

2) J'ai l'impression que oui, à la vue des différentes réalisations effectuées.

Sébastien
avatar
Sébastien

Messages : 1455
Date d'inscription : 27/03/2013
Localisation : Montréal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par pinnocchio le Lun 27 Mai 2013 - 8:36

Moi j'oriente les tube de façon à ce que la présentation soit belle. Par contre il Y a sûrement des distance à respecter entre chaque tube.
avatar
pinnocchio

Messages : 2314
Date d'inscription : 25/03/2013
Localisation : Montreal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par Sébastien le Jeu 30 Mai 2013 - 21:52

'soir

Pouvez-vous me dire quelle est la différence entre un régulateur et un temporisateur. J'ai les deux dans mes PSE 300B, mais j'aimerais en savoir plus.

Merci,

Séb
avatar
Sébastien

Messages : 1455
Date d'inscription : 27/03/2013
Localisation : Montréal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par pinnocchio le Jeu 30 Mai 2013 - 22:05

Salut Séb,

Le régulateur sert à obtenir une tension spécifique/stable. Exemple, tu passes de 9Vdc et tu veux avoir 7Vdc en sortie le régulateur, le régulateur laissera passer 7Vdc et le reste de l'énergie est éliminé en chaleur.

Le temporisateur je crois que c'est un genre de "timer" qui mets sur tension un circuit après un temps donné/spécifié. Je ne suis pas certain des termes en français...

A+
Do
avatar
pinnocchio

Messages : 2314
Date d'inscription : 25/03/2013
Localisation : Montreal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par Sébastien le Ven 31 Mai 2013 - 6:28

pinnocchio a écrit:Salut Séb,

Le régulateur sert à obtenir une tension spécifique/stable. Exemple, tu passes de 9Vdc et tu veux avoir 7Vdc en sortie le régulateur, le régulateur laissera passer 7Vdc et le reste de l'énergie est éliminé en chaleur.

Le temporisateur je crois que c'est un genre de "timer" qui mets sur tension un circuit après un temps donné/spécifié. Je ne suis pas certain des termes en français...

A+
Do

Salut Do,

Bien oui, ça fait bien du sens, car effectivement le circuit de mes PSE 300B protège les tubes en attendant 70 secondes de pré-chauffage avant d'envoyer la haute tension. Donc, temporisation.

Maintenant, pour ce qui est du régulateur, n'est-ce pas une fonction similaire à une résistance? Quoique plus importante dans la dissipation thermique et la diminution de courant et tension.

Bonne journée,

Séb
avatar
Sébastien

Messages : 1455
Date d'inscription : 27/03/2013
Localisation : Montréal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par pinnocchio le Ven 31 Mai 2013 - 8:01

Plusieurs raisons te pousserons à utiliser un régulateur au lieu d'une résistance. Pricipalement la résistance augmentera l'impédance de ton circuit d'alimentation, le bruit est plus élevé que le régulateur et si la tension d'entré augmente, la résistance ne va pas se réajuster en sortie, la tension de sortie sera proportionnel à la tension d'entrée selon le calcul initial établi. Voir loi de Ohm.

Par contre, pour un circuit comme un led, une résistance fait bien l'affaire. Tout dépend de l'utilisation faite.

A+
Do
avatar
pinnocchio

Messages : 2314
Date d'inscription : 25/03/2013
Localisation : Montreal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par Sébastien le Ven 31 Mai 2013 - 12:19

pinnocchio a écrit:Plusieurs raisons te pousserons à utiliser un régulateur au lieu d'une résistance. Pricipalement la résistance augmentera l'impédance de ton circuit d'alimentation, le bruit est plus élevé que le régulateur et si la tension d'entré augmente, la résistance ne va pas se réajuster en sortie, la tension de sortie sera proportionnel à la tension d'entrée selon le calcul initial établi. Voir loi de Ohm.

Par contre, pour un circuit comme un led, une résistance fait bien l'affaire. Tout dépend de l'utilisation faite.

A+
Do

Salut Do,

Merci pour les précisions. De mon côté, les régulateurs "régulent" pour le courant envoyé aux tubes (300B, EC88 et EC86).

Suivront quelques photos prises hier.

Séb
avatar
Sébastien

Messages : 1455
Date d'inscription : 27/03/2013
Localisation : Montréal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par Sébastien le Ven 31 Mai 2013 - 19:50

Voici les photos:



https://plus.google.com/photos/109060161552076340950/albums/5861658621346453121/5884293262730937234?banner=pwa&pid=5884293262730937234&oid=109060161552076340950

https://plus.google.com/photos/109060161552076340950/albums/5861658621346453121/5884293262730937234?banner=pwa&pid=5884293262730937234&oid=109060161552076340950

À bientôt,

Sébastien
avatar
Sébastien

Messages : 1455
Date d'inscription : 27/03/2013
Localisation : Montréal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par Sébastien le Ven 31 Mai 2013 - 19:53

Bizarre... J'ai l'impression d'avoir fait la même procédure que l'autre fois, mais les photos ne s'affichent pas directement. On doit passer par le lien.

Sébastien
avatar
Sébastien

Messages : 1455
Date d'inscription : 27/03/2013
Localisation : Montréal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par pinnocchio le Sam 1 Juin 2013 - 9:32

Wow! Ça avance très bien ton projet! J'ai hâte de voir le produit final. J’espère que j'aurai la chance de l’écouter.

A+
Do
avatar
pinnocchio

Messages : 2314
Date d'inscription : 25/03/2013
Localisation : Montreal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par Sébastien le Jeu 6 Juin 2013 - 22:19

Bonjour, bonsoir,

Comme je suis dans le câblage de mes PSE300B, je me pose une petite question relative à ça. Pourquoi les câbles reliés aux régulateurs de tension ne sont pas soudés, mais viennent plutôt se prendre par clampe et vissage? Pour le reste de mon câblage, je pense que tout sera soudé sauf ça.

Sébastien
avatar
Sébastien

Messages : 1455
Date d'inscription : 27/03/2013
Localisation : Montréal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par pinnocchio le Lun 10 Juin 2013 - 11:24

Sébastien a écrit:Bonjour, bonsoir,

Comme je suis dans le câblage de mes PSE300B, je me pose une petite question relative à ça. Pourquoi les câbles reliés aux régulateurs de tension ne sont pas soudés, mais viennent plutôt se prendre par clampe et vissage? Pour le reste de mon câblage, je pense que tout sera soudé sauf ça.

Sébastien

Salut Sébastien,

Il est préférable de souder les câbles car cela offre le meilleur contact à long terme. Les borniers sont là pour convivialité. Tu peux les enlever sans problème.

A+
Do
avatar
pinnocchio

Messages : 2314
Date d'inscription : 25/03/2013
Localisation : Montreal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par Sébastien le Sam 15 Juin 2013 - 22:23

Salut Do,

Si je veux laisser les borniers en place, car ils sont déjà là, je comprends que j'y insère mes câbles, je visse et ensuite je soude le tout pour optimiser le contact. Est-ce bien ça?


Merci,

Séb

Salut Séb,

Si tu veux optimiser le contact, ne soude pas les fils dans les borniers, enlève les borniers et soude les fils directement. Les borniers ne sont pas fait pour être soudés à l'intérieur.

A+
Do
avatar
Sébastien

Messages : 1455
Date d'inscription : 27/03/2013
Localisation : Montréal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par Sébastien le Dim 16 Juin 2013 - 19:24

Salut Do,

Excellent, merci du conseil.

Sébastien
avatar
Sébastien

Messages : 1455
Date d'inscription : 27/03/2013
Localisation : Montréal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par Sébastien le Dim 30 Juin 2013 - 5:20

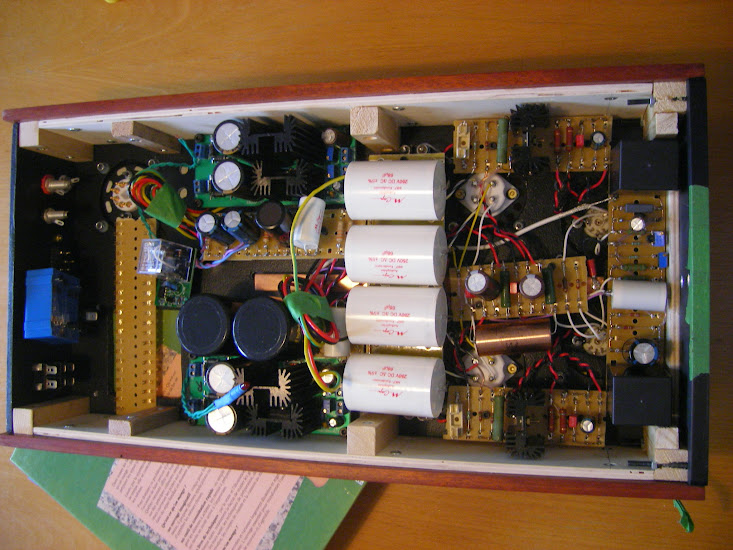

Bonjour, voici un petit essai de photos pour montrer où j'en suis rendu:





À +

Sébastien

Edit par ModDIY: Salut Sébastien, j'ai rajouté les photos pour toi. Il faut copier l'url de l'image et ensuite cliquer sur 'Insérer une image''. Very Happy


Dernière édition par ModDIY le Dim 30 Juin 2013 - 7:46, édité 2 fois (Raison : Difficulté de mettre une photo)
avatar
Sébastien

Messages : 1455
Date d'inscription : 27/03/2013
Localisation : Montréal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par Sébastien le Sam 6 Juil 2013 - 14:23

Salut,

Est-ce que quelqu'un aurait des retailles de ce type de grillage?

http://www.onlinemetals.com/merchant.cfm?id=1004&step=2

J'en ai besoin de 2 fois 25x50cm environ. C'est pour mettre sur mon sous-châssis qui est très ouvert.

Merci,

Sébastien
avatar
Sébastien

Messages : 1455
Date d'inscription : 27/03/2013
Localisation : Montréal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par Sébastien le Sam 6 Juil 2013 - 14:25

Hey merci ModDiy! Je viens de voir que deux nouvelles photos apparaissent.

Sébastien
avatar
Sébastien

Messages : 1455
Date d'inscription : 27/03/2013
Localisation : Montréal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par pinnocchio le Sam 6 Juil 2013 - 23:49

Salut Sébastien,

Très beau travail!!! J'espère que j'aurai la chance des entendre.

A+
Do
avatar
pinnocchio

Messages : 2314
Date d'inscription : 25/03/2013
Localisation : Montreal

Revenir en haut Aller en bas

Re: Projet PSE 300B

Message par pinnocchio le Mar 9 Juil 2013 - 22:01

Salut Sébastien,

As-tu fais des progrès? Excuse-moi, je suis impatient de voir le produit final! Very Happy

A+
Do
avatar
pinnocchio

Messages : 2314
Date d'inscription : 25/03/2013
Localisation : Montreal
