Ma version de clown du Goldmund Telos 390

le Sam 14 Déc 2013 - 9:18

  1. Bonjour,


J'avais les pcbs de Jims Audio depuis longtemps et je me suis décidé à le monter après avoir entendu celui de Pinnocchio ( voir autre thread).

Ma version comporte les différences suivantes:

  • Power supply de puissance: SMPS de Hypex 400 VA par canal
  • Ajout de power supply régulés pour le front end
  • Ajout de soft start circuit
  • Ajout de circuit DC/overload protection avec relay pour les HPs
  • Circuit d amplification:


  1. Entrée avec Paire de jfet 2Sk170 (Avec bas Idss) : transconductance plus élevée
  2. Entrée polarisée à environ 75% du Idss ( plus près de caractéristique de triode)
  3. Conséquemment. A l'entrée , change toutes les autres résistances du circuit
  4. 2 paires de transistors de sortie à double Die au lieu de 4 paires à single Die. Permet d'installer le circuit à plat sur les heatsinks . Drivers de ces transistors connectes en parallèle ( conséquence).
  5. Compensation fréquentielle adapte aux changements de composantes/polarisation
  6. Ajout de filtre RL à la sortie pour alimenter de forte charge capacitive ( crossover , câbles)
  7. 2 Condensateurs de feed-back Nichicon Muse bipolar ( vert) en parallèles et aussi avec un wima 2uf. C'est peut- être pas les meilleures il faudrait comparer avec d'autres.
  8. Utilisation de Led ( orange brillant) pour la source de courant principale du circuit.
  9. Bc5xxc transistors avec HFE très élevé


Voici quelques photos( à venir...)

Un de ces jours, je voudrait comparer avec la version de Pinnocchio pour connaître les impacts de mes mods ( positive ou négative ).


Le son est très bon ( très précis et détaillé) . On dirait qu'il y'a absence de toute coloration.donc, le choix du pré-ampli doit être judicieux si on veut en ajouter un peu - comme moi je préfère. Pour cette raison, mon OPFab-01 ( voir autre thread) est de mise...
La basse est très articulée mais peut-être pas aussi deep que d'autres amplis.. Mais après quelques heures d'écoute la basse est de plus en plus bonne. Il n'a pas autant de profondeur d'image que d'autres de mes amplis, mais des autres qualités compensent. Il a une, douce sonorité Et en résumé on comprends pourquoi la version originale coûte plusieurs milliers de dollars....

Fab


Dernière édition par Fab le Sam 14 Déc 2013 - 10:52, édité 1 fois
avatar
Fab
Messages : 1078
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du Goldmund Telos 390

le Sam 14 Déc 2013 - 9:42
Je suis pas capable de mettre mes images aveC le server "serving.com" du menu de post de thread .

Fab
avatar
modDIY
Messages : 2694
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Ma version de clown du Goldmund Telos 390

le Sam 14 Déc 2013 - 10:35
Salut fab, tu dois héberger tes photos, comme photobucket.com
avatar
Fab
Messages : 1078
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du Goldmund Telos 390

le Sam 14 Déc 2013 - 10:51
Ok, mais ce serait plus simple si l'outil intégré fonctionnait. Je pensais que ça avait déjà marché dans le passé mais ma mémoire doit faire défaut,...

Merci
Fab
avatar
modDIY
Messages : 2694
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Ma version de clown du Goldmund Telos 390

le Sam 14 Déc 2013 - 11:10
On peut activer la fonction de mettre des photos sur notre serveur, dans ce cas il faut que l'on paye pour l'espace par tranche de forfait. Pour le faire, soit que nous les mods ont payent de notre poche, ou/et on demande une contribution aux membres avec Paypal, et c'est transformé sous forme de crédits, qui ne peut être utilisés seulement pour acheter de l'espace sur le serveur.

On attendait d'avoir plus de membres et ceci est une contribution volontaire.

Voilà!
avatar
Fab
Messages : 1078
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du Goldmund Telos 390

le Sam 14 Déc 2013 - 11:13
Ok, merçi je comprends.
avatar
Fab
Messages : 1078
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du Goldmund Telos 390

le Sam 14 Déc 2013 - 11:13

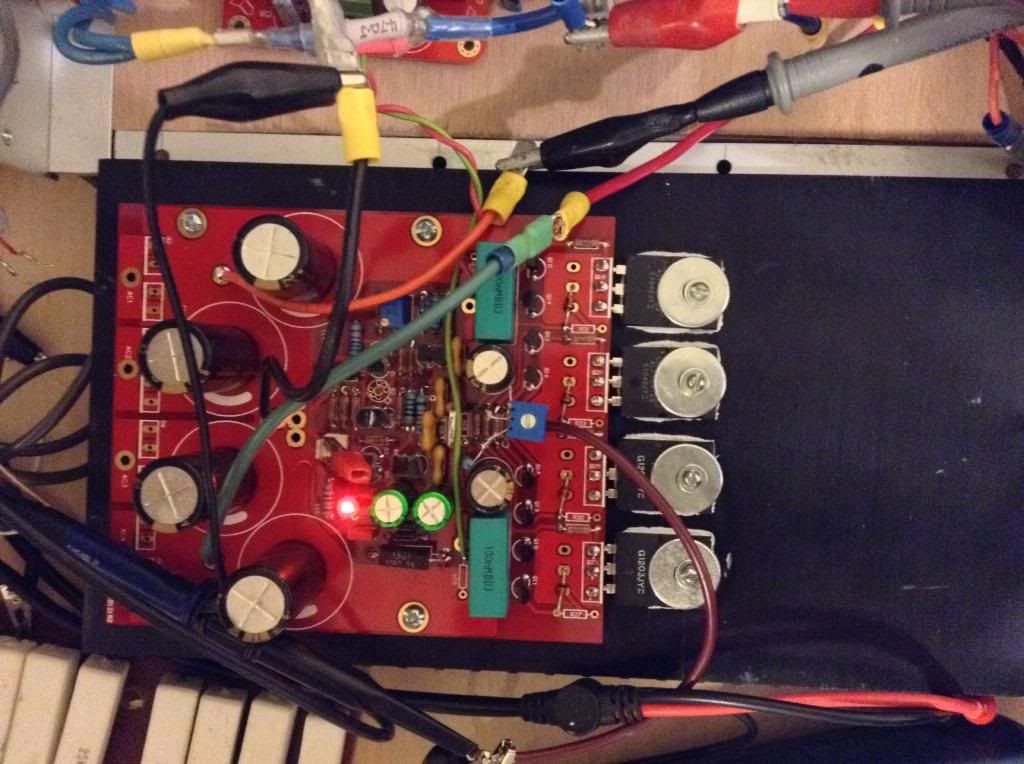

Test du bias :
avatar
Fab
Messages : 1078
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du Goldmund Telos 390

le Sam 14 Déc 2013 - 11:18

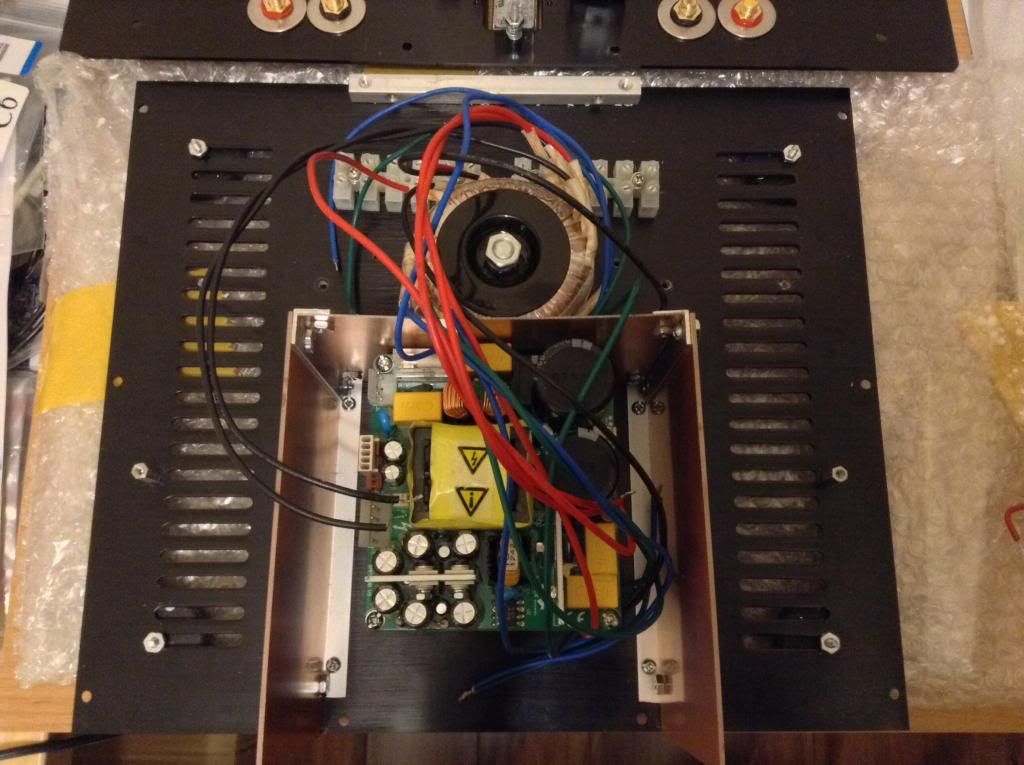

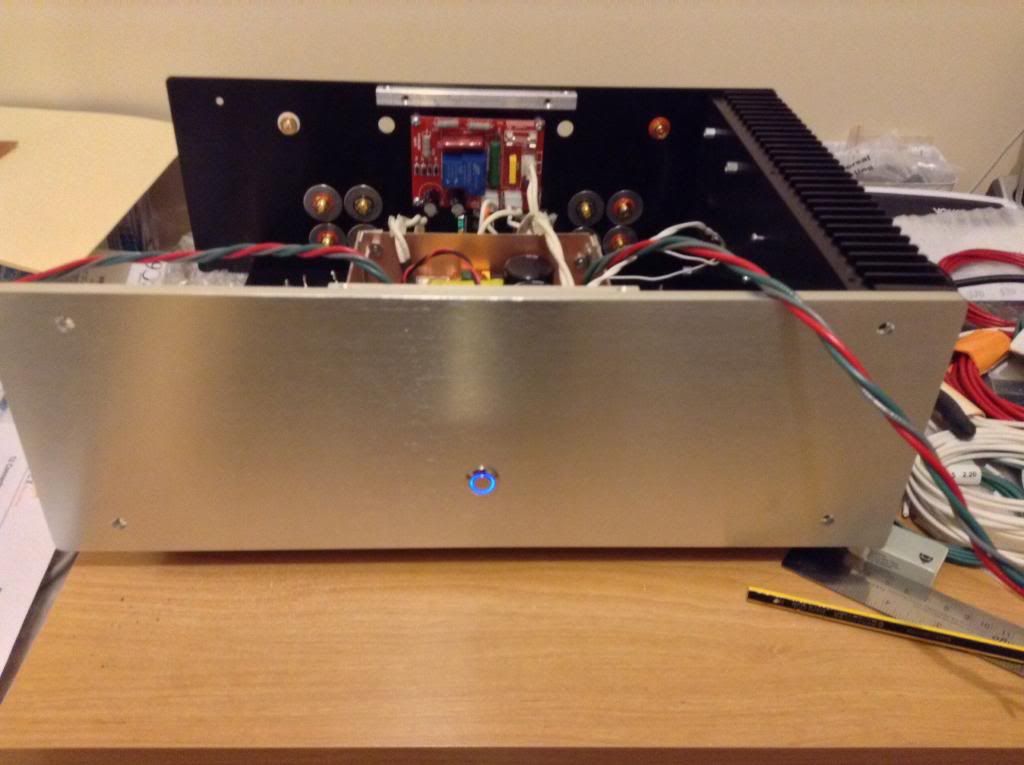

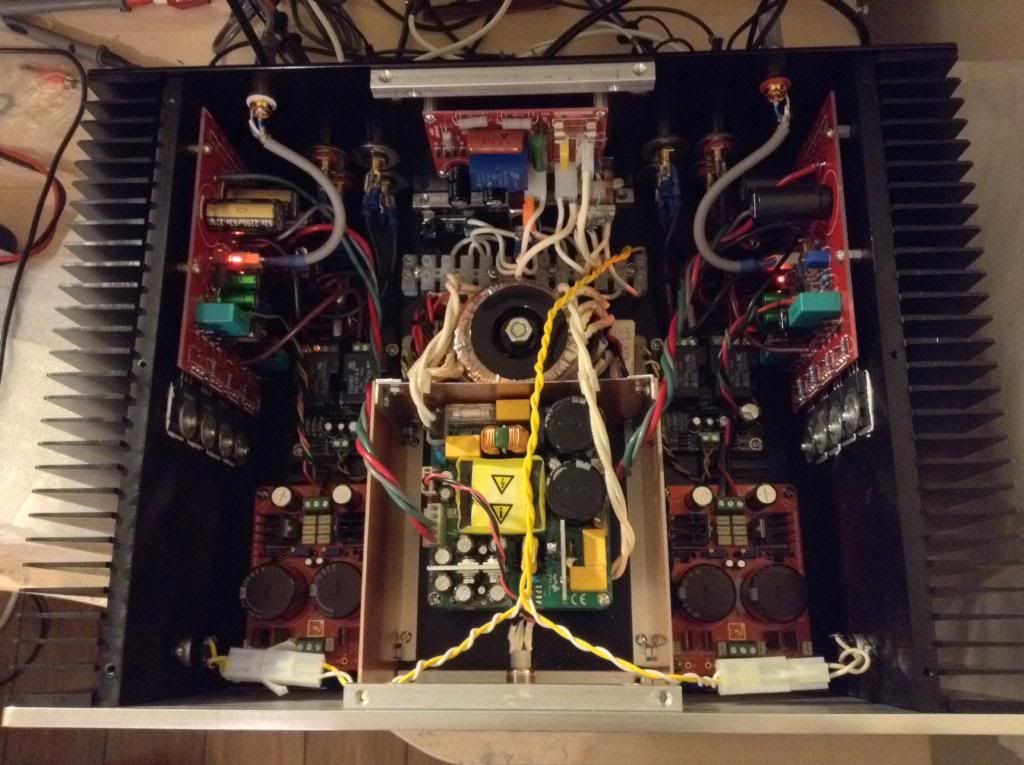

Photos de construction :









Dernière édition par Fab le Sam 14 Déc 2013 - 11:19, édité 1 fois (Raison : Il manque la partie droite de l'image....)
avatar
modDIY
Messages : 2694
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Ma version de clown du Goldmund Telos 390

le Sam 14 Déc 2013 - 11:26
Salut Fab,

J'ai quelques questions,

1- combien la puissance de cette version
2- en classe À
3- le prix des SMPS Hypex 400 va
BertrandRoy
Messages : 212
Date d'inscription : 22/04/2013
Age : 47
Localisation : Ville Saint-Laurent
http://kimikodesign.wordpress.com

Re: Ma version de clown du Goldmund Telos 390

le Sam 14 Déc 2013 - 12:18
Allo Fab,
Je suis vraiment imoressionné! Felicitations. Jaimerais bien aussi compared a celui de Pinnicchio.
Bonne fin de journée.
Beertrand
pjr3s
Messages : 170
Date d'inscription : 24/06/2013

Re: Ma version de clown du Goldmund Telos 390

le Sam 14 Déc 2013 - 15:22
Fab; sur les board rouge tu utilise des 2200uF 63v ,mais l'espace libre pourrait recevoir des beaucoup plus grosse valeur ? J'imagine que c'est a cause du SMPS Hypex ou c'est tout simplement pas nécessaire ? Quel transistors de sortie tu utilise ?
avatar
Fab
Messages : 1078
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du Goldmund Telos 390

le Sam 14 Déc 2013 - 16:46
Salut Moddiy

1) puissance Max 100 Wrms/ 8 ohms. Pour le 4 ohms, c'est probablement près de 200W en raison de mon power supply et des transistors de sortie mais j'ai pas mesuré.
2) environ 4W classe À /8 ohms . La moitié pour 4 ohms.
3) c'est trop cher avec le transport et les douanes. Je vais essayer les Connex 500VA la prochaine fois pour près de la moitié du prix.

Fab
avatar
Fab
Messages : 1078
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du Goldmund Telos 390

le Sam 14 Déc 2013 - 16:50
BertrandRoy a écrit:Allo Fab,
Je suis vraiment imoressionné!  Felicitations. Jaimerais bien aussi compared a celui de Pinnicchio.
Bonne fin de journée.
Beertrand

Salut Bertrand
merci.
Oui c est toujours instructif de comparer des différences...

fab
avatar
Fab
Messages : 1078
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du Goldmund Telos 390

le Sam 14 Déc 2013 - 17:00
pjr3s a écrit:Fab; sur les board rouge tu utilise des 2200uF 63v ,mais l'espace libre pourrait recevoir des beaucoup plus grosse valeur ? J'imagine que c'est a cause du SMPS Hypex ou c'est tout simplement pas nécessaire ? Quel transistors de sortie tu utilise ?


salut pjr3s
oui effectivement c'est en raison du SMPS qui ne peut pas alimenter des trop grosses valeurs de condensateurs avec low esr (surtout au start-up).  J'ai pas essayé avec des plus grosses valeurs pour éviter le problème et Hypex ne veut pas ( je leur ai demandé) se commettre sur ça et dit de n'a pas installer aucun condensateur supplémentaire..... Le smps etant donné sa nature donne  l'équivalent d'une grosses banque de Condo..

Mes transistors sont des Alf16N16w et Alf16P16w de Semelab.

fab
avatar
pinnocchio
Messages : 2398
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ma version de clown du Goldmund Telos 390

le Dim 15 Déc 2013 - 1:07
Salut Fab,

Très belle réalisation! C'est impressionnant tout ce que tu as réussi à faire entrer dans le boitier! Very Happy

Pas de problème pour une comparaison, tu pourras faire un tour chez moi si tu veux et Bertrand pourra se joindre à la fête!

A+
Do
avatar
modDIY
Messages : 2694
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Ma version de clown du Goldmund Telos 390

le Dim 15 Déc 2013 - 10:07
Merci Fab pour les infos.

Hum très intéressant, je trouves que 100w et 200w sous 4 ohms est tant qu'à moi bien suffisant.

Je me rappelle de la superbe sonorité du Telos de pinnocchio, j'ai hâte d'entendre vos commentaires suite à la comparaison.

A+
avatar
pinnocchio
Messages : 2398
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ma version de clown du Goldmund Telos 390

le Lun 16 Déc 2013 - 23:58
Salut Fab,

Pourrais-tu me dire quelle protection de HP et softstart tu as acheté? Je vais m'en commander sur eBay alors j'aimerais avec ceux que tu utilises.

A+
Do
avatar
Fab
Messages : 1078
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du Goldmund Telos 390

le Mer 18 Déc 2013 - 8:13
Salut Pinnocchio

Soft start  Soft starting switch full kit for power amplifier !
Pour le 110v , il faut changer 2 valeurs ( R et C) mais indiqué dans la doc du kit.

Pour le DC protection, je ne trouve plus mon board ....je te reviens la- dessus...

Fab
avatar
modDIY
Messages : 2694
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Ma version de clown du Goldmund Telos 390

le Mer 18 Déc 2013 - 8:38
Salut fab,

Tu as mis le lien avec ebay mobil.
avatar
Fab
Messages : 1078
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du Goldmund Telos 390

le Mer 18 Déc 2013 - 21:07
Désolé
Quand je clique sur le lien ça me donne le choix entre mobile ou non.


http://www.ebay.ca/itm/320429434259

Version non mobile.

Fab
avatar
pinnocchio
Messages : 2398
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ma version de clown du Goldmund Telos 390

le Jeu 19 Déc 2013 - 11:50
ok, j'ai déjà utilisé ce softstart dans un de mes projets.

Merci
Do
avatar
Fab
Messages : 1078
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du Goldmund Telos 390

le Dim 26 Jan 2014 - 23:38
Après avoir comparé ma version de clown avec le clone de Pinnocchio j'ai réalisé que mon clown manquait de punch.... Pinnocchio ma recommandé de up grader des condos sur mon power supply SMPS ainsi que sur mes pcb d'amplificateurs. J'ai déjà effectué le changement dans le SMPS et ça paraît déjà. Il me reste à tester le changement des condos pour des Mundorf sur mes pcbs d'amplificateurs...

Fab
avatar
Fab
Messages : 1078
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du Goldmund Telos 390

le Sam 6 Sep 2014 - 16:32
Petit update. J'ai changé les gros condos de power supply sur le pcb par des Mundorf et maintenant le punch est au rendez-vous!Laughing

Merci du conseil Pinnocchio!
Fab
UltimateX86
Messages : 87
Date d'inscription : 23/04/2014
https://sites.google.com/site/7293tda/

Re: Ma version de clown du Goldmund Telos 390

le Jeu 26 Fév 2015 - 15:47
Bonjour FAB, j'ai des 2SK170 BL avec IDSS de 8,16mA ca irait avec tes mosifications ?

Je vois que tu as utlisé des transistors BC, ce sont des BC550C et BC560C ?  tu les a mis à la place des MPSA ?

Tu as alimenté tes amplis sous quelle tension ?

Avec les mosfet d'origines cet ampli à un courant de repos de combien ?

Merci
avatar
Fab
Messages : 1078
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du Goldmund Telos 390

le Jeu 26 Fév 2015 - 21:56
UltimateX86 a écrit:Bonjour FAB, j'ai des 2SK170 BL avec IDSS de 8,16mA ca irait avec tes mosifications ?

Je vois que tu as utlisé des transistors BC, ce sont des BC550C et BC560C ?  tu les a mis à la place des MPSA ?

Tu as alimenté tes amplis sous quelle tension ?

Avec les mosfet d'origines cet ampli à un courant de repos de combien ?

Merci
Bonjour Ultimate
Oui le IDSS est pas si mal. Pour ma part il était un peu en bas de 8ma mais c'est difficile de trouver des 2SK170BL matchés avec un bas IDSS en plus....
Ce sont les BC546c et 556c.
J'ai un front end à 49vdc et pour la section output c'est 46vdc.
J'utilise un  bias d'environ 480ma par canal avec  mes double Die mosfet. Pour les single die , je recommande 110-130ma par transistor donc 440-520ma total par canal.
Le circuit du clone tel que publié sur eBay ou sur les forums n'inclu pas la valeur du bias et si on monte le circuit  avec les valeurs de résistances comme indiqué sur le plan  on obtiendra probablemnt pas le bon bias en raison des VGS diffrerents des transistors de sortie.

Fab
