Pré-ampli avec AMB pcb basé sur OPFab-01

le Dim 5 Jan 2014 - 13:53
Bonjour,

J'avais commandé des pcbs de Alpha 20 de AMB (http://www.amb.org/audio/alpha20/) ainsi que des jfets complémentaires matchés du même site ( en passant leur match est super bon). Basé sur les résultats sonores de mon module d ampli op OPFAB-01 (http://www.quebecdiy.net/t189-ampli-op-discret-pour-audio-opfab-01), j'ai décidé d'utiliser mon circuit sur les pcbs de AMB. Le gros changements est le retrait de l'étage Buffer de sortie ( qui ne sert qu'à alimenter des écouteurs tant qu'à moi) et la repolarisation des transistors comme sur mon module OPFab. Même s'il n'a pas de Buffer , il peut driver quand même des impédances de 400 ohms encore en classe À  (pour <=4 vac ), donc il manque pas de drive . Je l'ai ajusté à un gain de 2 ( 6db) mais ça pourrait être plus ou être un Buffer (gain de 1).

Voici un module de monté:


Contrairement à mes OP-Fab , la stabilité thermique est bonne car j'ai désensibilisé le circuit et aucune utilisation de potentiomètre pour ajuster le DC offset( car j'utilise une simple résistance en parallèle pour tweaker le DC offset.).

Ça va prendre un peu de temps avant de pouvoir comparer s'il y a des différences sonores avec mes modules OP-Fab car il ma manque des pièces pour compléter un boîtier complet avec power supply et atténuateur LDR télécommandé....

Fab
avatar
modDIY
Messages : 2605
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Dim 5 Jan 2014 - 14:54
Salut fab, très beau travail, j'ai hâte de lire tes commentaires.
avatar
pinnocchio
Messages : 2331
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Dim 5 Jan 2014 - 15:31
En effet, très beau travail! Tu vas y ajouter un contrôle de volume LDR? Ca va être le pied! Very Happy

J'ai hâte d'entendre tout ça!

A+
Do
avatar
pinnocchio
Messages : 2331
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Mer 8 Jan 2014 - 14:40
Comptes-tu te monter un nouveau préamplificateur avec ces modules et le LDR de Tortuga Audio ou bien modifier ton préampli existant?

A+
Do
avatar
Fab
Messages : 1029
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Dim 19 Jan 2014 - 15:19
pinnocchio a écrit:Comptes-tu te monter un nouveau préamplificateur avec ces modules et le LDR de Tortuga Audio ou bien modifier ton préampli existant?

A+
Do
Je veux faire ma version custom simplifiée pour fitter dans mon petit boîtier integré...
Pour le moment, je me contente d'un pot ALPS 20k avec module AMB-Fab avec gain de 2 ( 6db).
Si j'ai le temps avant la journée DIY je vais ajouter un LDR simple de base ...
 Voici ma version complétée sans LDR et double mono. La partie "remote " du volume n' est pas encore fonctionnel.




Fab
avatar
modDIY
Messages : 2605
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Dim 19 Jan 2014 - 15:44
Ton LDR c'est lequel? De quelle compagnie?
avatar
pinnocchio
Messages : 2331
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Dim 19 Jan 2014 - 20:43
Salut ModDIY,

le LDR n'est pas dans ce montage, Fab va en fabriquer un de sa propre recette.

Beau montage Fab! Faudra que j'écoute ce préampli, j'ai bien hâte!

A+
Do
avatar
modDIY
Messages : 2605
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Dim 19 Jan 2014 - 21:07
Merci do, oui j'avais compris que le LDR n'était pas dans le montage et qu'il était fait maison...mais je me demandais s'il achetait ces cellules ou diodes lumineuses (je ne sais pas le terme exact) d'une compagnie en particulier...j'imagine que c'est assez standarts comme pièce...aussi jims-audio vends t-il des PCB pour le montage?

C'était un peu ma question? Very Happy

Moi aussi j'ai hâte d'entendre ce preAmpli. Fab l'as tu comparer avec ton autre preampli

A+
avatar
Fab
Messages : 1029
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Dim 19 Jan 2014 - 22:08
Le LDR n'est pas d'aucune cie. Je n'en ai pas vu sur Jims audio en tout cas. Il utilisera la même pièce que tous les volumes LDR sur le marché.  Le montage sera basé sur l'original qui est très très simple. Il faut qu'il rentre sur un pcb universel de 2" x 2" environ... J'ai regardé sur le site de Tortuga audio et je vais essayer de corriger l impédance  minimum au milieu de la plage du volume qui peut être trop basse (difficile) pour certaines sources( lors de l'utilisation du montage LDR simple de base). tortuga utilise un micro contrôleur mais je vais essayer d émuler un concept similaire mais avec un circuit analogique simple....on verra si le résultat est potable ou non...

Pour les tests audio , je ne peux pas comparer directement car mon Dac Wolfson 8741 est intégré a mon preampli. J'ai du brancher mon ES9018 en entrée sur mon nouveau preampli. Le résultat sonore est très bon et je ne suis pas surpris  car il est très similaire à mon OPFab-01... Par contre, mon 9018 a une signature sonore très différente de mon Wolfson même s'il utilise pratiquement le même I/V ( pas de différences majeures).

Je suis en train de l'écouter et je remarque que la combinaison  de mon DaC 9018 avec mon preamp AMB-Fab à une dynamique supérieure à mon combo intègre dac Wolfson/preamp OPFab-01... Branché sur mon meilleur Ampli VSSA ( deviner lequel...) ça commence à me contenter... Very Happy

Aussi je devrai augmenter le gain de mon pream AMB-Fab car le 9018 semble avoir un niveau de sortie moins haut. Aussi les DVD ou Bluray ont généralement un son moins fort que les CDs...

Au minimum je vais amener ce preamp comme ça à la journée DIY avec ou sans LDR intégré....

Fab
avatar
pinnocchio
Messages : 2331
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Lun 27 Jan 2014 - 0:59
Salut à tous!

Fab est venu faire un tour chez moi ce samedi pour faire l'écoute de son OPFab-01 et tester son ES9023 avec chipset USB Tenor, celui-ci était juste pour tester la compatibilité avec le Udoo et Volumio et le tout était très fonctionnel.

Nous avons utilisé les composantes suivantes pour faire les tests

Micro ordi Udoo + Volumio
Xmos JLsounds + AK4396 DAC
Préampli Tortuga Audio Dual Mono LDR
Préampli OPFab-01
Ampli VSSA (version Lazy Cat)
Haut-Parleurs Tubasson MkII (ModDIY)

Nous avons commencé par écouter le préamplificateur Tortuga Audio LDR avec quelques pièces de Jorane que je connais très bien et aussi un sampler de SoundProLab "Absolute Sampler Test & Demo" pour pouvoir faire un comparatif entre les deux, le but premier étant d'entendre les différences majeures entre le LDR qui est très neutre dans sa tonalité. Pour CR du Tortuga Audio LDR, veuillez vous diriger ICI, puisque je ne détaillerai pas ce préampli dans ce thread.

Les écoutes faites sur le LDR, nous avons passé au OPFab-01 avec les mêmes pièces. La première chose que j'ai constaté c'est une légère coloration très agréable, un ajout "silky" dans les cordes de guitare et dans les voix, c'était très agréable, non agaçant. Il y a quelques fois ou ce genre de coloration pourrais déranger l'écoute mais je dois avouer que ceci la rendais encore plus agréable. Les cordes pincés de la guitare étaient encore projetés avec vivacité mais un timbre "velouté" venait si ajouter! Même chose pour les voix, spécialement celles des femmes, ce timbre les rendais encore plus "sexy" et chaleureuses. Dans la pièce "Chouette" sur l'album 16mm de Jorane, la dynamique était excellente avec du "slam" dans les percussions, peut-être une légère coche de moins que le LDR mais vraiment très bon. Dans la pièce "Hotel California" de l'album Hell Freezes Over des Eagles, les basses étaient quand à moi très suffisantes sans exaggérations et en contrôle. Je suis resté assez surpris de la scène sonore, ce n'est pas évident de créer un produit qui peut bien reproduire une scène sonore complexe en largeur et profondeur (je peux avouer que les Tubasson MkII de ModDIY sont plus qu'excellents dans le domaine de disparaitre complètement et laisser place à la scène) et je dois dire que Fab ne s'est pas trompé! Je reviens souvent sur Jorane mais son album 16mm est un vrai bijoux du côté créativité et qualité d'enregistrement, la plupart de ses albums le sont d'ailleurs. Alors pour reprendre, la profondeur de scène sur la piste "Chouette" et "Work #3" est un exemple parfait du rendu que le OPFab-01 est capable d'apporter à la table, je dirais qu'il est très proche en largeur de scène au DCB1 et en profondeur identique au LDR. Le OPFab-01 ne manque pas de dynamique et est vraiment musical, c'est d'ailleurs le meilleur préampli que Fab a fait à ce jour selon moi! Félicitations Fab!

Bref, j'ai adoré les écoutes et je vais me monter quelques modules pour mettre dans mon préampli a10 balancé de AMB!

A+
Do
avatar
modDIY
Messages : 2605
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Lun 27 Jan 2014 - 9:35
Très bon CR, Do. Merci pour tes commentaires sur les enceintes Tubasson Mrk 2. Moi je les aime toujours et j'ai stoppé pes les modifications, donc c'est bon signe....reste plus qu'à les commercialiser. Very Happy

Je suis d'accord pour dire que le LDR3X est très neutre, après c'est une question de goût, en autre le DAC AK439X à déjà une légère coloration comparé disons au WM8741, qui pour moi me suffit.

Puis Fab, penses-tu faire une petite production du PCB de ton OPFAB-01?
avatar
pinnocchio
Messages : 2331
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Lun 27 Jan 2014 - 10:34
Salut ModDIY,

Je dois t'avouer que moi aussi je suis branché sur le LDR3x et le AK4396 et c'est vraiment meilleur en timbres et dynamique au Wolfson WM8741, d'ailleurs le Wolfson ramasse la poussière pour l'instant. Pas qu'il n'est pas bon mais la musicalité du AK439X est tout simplement superbe.

A+
Do
avatar
modDIY
Messages : 2605
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Lun 27 Jan 2014 - 10:53
Salut Do,

Oui le AK4396 certains le surnomment le "DAC miracle".On peut l'avoir pour presque rien en plus.
La musicalité est chaude et musicale, ok j'ai le AK4399, Mais c'est la même musicalité.

En passant, comme vous le savez, et pour ceux qui ne le savent pas, Do n'a pas appliquer encore, faute de temps, le dernier ajustement sur les Tubasson, qui apporte assez sûr la transparence, la dynamique sur les médiums et médium bas, en plus d'une définition accrue..

Fab j'ai hâte d'entendre ton OPFAB-01

A+
avatar
Fab
Messages : 1029
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Lun 27 Jan 2014 - 21:23
Merci du compte-rendu Pinnocchio. Ça match aussi avec mes observations.

Un avantage du OPFab-01 est qu'il a un gain donc peut-être pratique dans certains set-up pour aller chercher la puissance maximale de l'ampli. Il peut être configuré pour un gain de 1 a 7 environ sans problème.



Au sujet des Dac j'écoute depuis plusieurs jours mon ES9018 avec même I/V que mon WM8741 et je trouve le 9018 plus neutre et plus dynamique que mon 8741. Peut-être que les ampli-op du I/V étaient pas rodés lors de mes écoutes au début....

Pas de problème pour l'écoute ModDIY lorsque ce sera possible.

Pour sur , je vais l'amener à la journée DIY du 9 mars en espérant que l'environnement va se prêter à bien entendre la particularité de ce preamp....

Fab
avatar
pinnocchio
Messages : 2331
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Jeu 5 Juin 2014 - 20:21
Bon bien j'ai monté mes 4 modules, à la musique maintenant! Very Happy

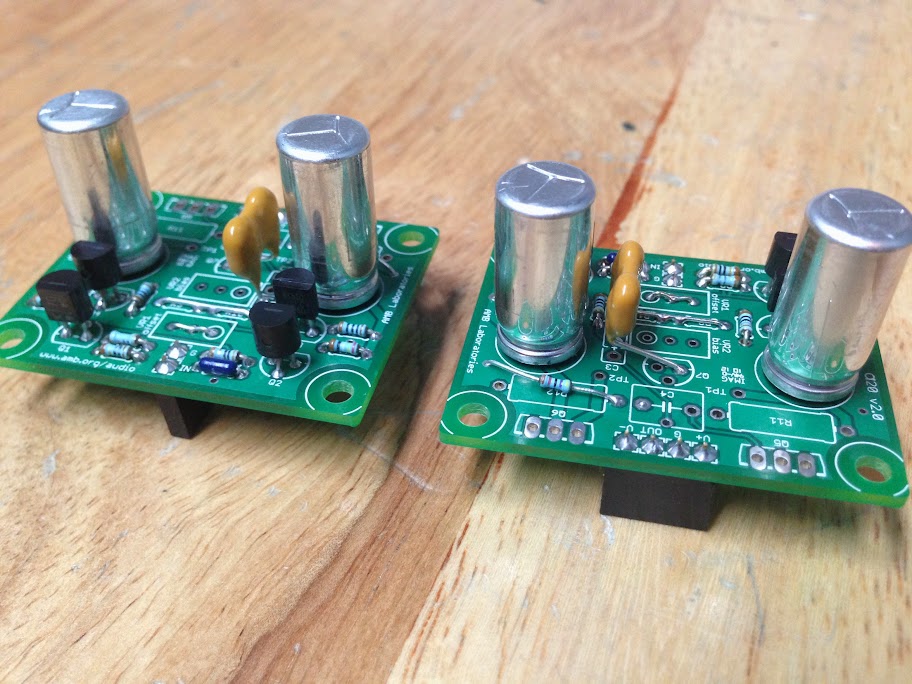

Voici deux des 4 modules






A+
Do
avatar
Fab
Messages : 1029
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Sam 9 Avr 2016 - 8:38
Bonjour Project16

Lorsque tu auras franchi des étapes dans la construction de çe preampli basé sur mon manuel de construction peux-tu nous tenir au courant pour suivre tes avancés8)

As-tu identifié le power supply que tu prévois utiliser?
Fab
avatar
Project16
Messages : 595
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Dim 17 Avr 2016 - 10:31
Fab a écrit:Bonjour Project16

Lorsque tu auras franchi des étapes dans la construction de çe preampli basé sur mon manuel de construction peux-tu nous tenir au courant pour suivre tes avancés8)

As-tu identifié le power supply que tu prévois utiliser?
Fab
Bonjour Fab

pinnocchio s'est proposé pour me vendre deux cartes équipées et testées et je pense que pour moi çà sera bien plus simple.
Pour l'alimentation je pensais à une "Borbely - Sulzer" qui fonctionne très bien et j'ai pensé aussi à la "ZT15VA" de Pavel Macura.
http://pmacura.cz/zt15va.htm
avatar
Fab
Messages : 1029
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Dim 17 Avr 2016 - 12:27
Project16 a écrit:
Fab a écrit:Bonjour Project16

Lorsque tu auras franchi des étapes dans la construction de çe preampli basé sur mon manuel de construction peux-tu nous tenir au courant pour suivre tes avancés8)

As-tu identifié le power supply que tu prévois utiliser?
Fab
Bonjour Fab

pinnocchio s'est proposé pour me vendre deux cartes équipées et testées et je pense que pour moi çà sera bien plus simple.
Pour l'alimentation je pensais à une "Borbely - Sulzer" qui fonctionne très bien et j'ai pensé aussi à la "ZT15VA" de Pavel Macura.
http://pmacura.cz/zt15va.htm
Bonjour Project16
Oui c'est des bons régulateurs série et dans la même veine le super régulator au diy audio store est une version encore plus améliorée.
Par contre, as-tu regardé aussi du côté des régulateur parallèle car le DCB1 preampli utilise cette régulation et le son du dcb1 semble apprécié de tous. Pour ma part je n'ai pas essayé le OPFab-01 avec régulateur parallèle mais j'ai toujours été curieux....Rolling Eyes

Les modules en de Pinnocchio sont très bien montés.
Fab
avatar
Project16
Messages : 595
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Ven 2 Sep 2016 - 15:08
Salut Fab

Je vais bientôt pouvoir te dire ce que je pense de ces modules car je les ais enfin reçu! Razz
Je pense pouvoir les essayer sur mon USSA-1 ce week-end.
avatar
Fab
Messages : 1029
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Dim 4 Sep 2016 - 0:32
Project16 a écrit:Salut Fab

Je vais bientôt pouvoir te dire ce que je pense de ces modules car je les ais enfin reçu! Razz
Je pense pouvoir les essayer sur mon USSA-1 ce week-end.
Salut Project16
Ah j'ai bien hâte de savoir çe que tu en penses Rolling Eyes...

Fab
avatar
Project16
Messages : 595
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Dim 4 Sep 2016 - 12:24
Bonjour à tous

Voilà, j'ai procédé à quelques essais et déjà je peux dire que les deux modules n'ont pas souffert du transport. Razz
Première chose ils ne rajoutent absolument aucun souffle et mon système est toujours aussi impressionnant de silence sans aucune source musicale.
La deuxième chose est que j'obtiens ce que je voulais, à savoir un peu de gain (bien que pas nécessaire) derrière mon buffer et l'équation est excellente.
Alors j'ai à priori (quoique çà reste quand même infime et peut être suggestif) un aigu un peu plus brilliant sans aucune agressivité et surtout j'ai l'impression que ces fameuses basses sont un poil mieux contrôlées, toujours bien présentes mais plus "punchy" et un peu moins "trainantes".
En résumé la qualité sonore de l'ensemble est époustouflante et j'ai l'impression d'avoir une meilleure dynamique, peut être moins "ronde" mais plus précise. Alors comme je l'ai dis c'est une impression mais vérifiée sans les deux modules par la suite.
Petite information, avec les +/-10V de l'alimentation de mon buffer les deux modules fonctionnent sans problème et j'ai ensuite alimenté avec +/-15V et je n'ai pas noté de différence.
Je pense qu'il serait intéressant que j'essaie de voir aussi vers d'autres buffers à fet et de comparer tout çà.
Fab, la simplicité (apparente) est payante car on est là dans du son de "haute voltige". cheers
avatar
pinnocchio
Messages : 2331
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Dim 4 Sep 2016 - 19:56
Super project16!

Je suis bien content que tu les aimes. Les condos sont découvert car j'aimais le look que ça donnait. Si je ne me trompe pas, ils sont soit des Elna Silmic II ou Nichicon Fine Gold. Je te dis ça au cas où tu te posais la question.

Bonnes écoutes!
Do
avatar
Fab
Messages : 1029
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Dim 4 Sep 2016 - 20:47
Salut Project16

Bien content que tu aimes ce preampli. C'est le KISS principle ...mais pas en référence au groupe....Razz
Çe preampli avait fait bonne impression lors d'une journée diy en 2014 à Montreal.
Assures-toi tout de même de vérifier  le dc offset lorsque tu changes d'alimentation car les jfet sont capricieux sur ce point et sensible à la température....
10v c'est bien correct mais optimisé pour 15vdc pour la chaleur des transistors. Bon peut-être que l'effet est négligeable entre 10 et 15...

Les condos d'alimentation sur mes modules sont des Nichicon KA.

Bonne écoute.
Fab
avatar
Project16
Messages : 595
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Lun 5 Sep 2016 - 8:30
pinnocchio a écrit:Super project16!

Je suis bien content que tu les aimes. Les condos sont découvert car j'aimais le look que ça donnait. Si je ne me trompe pas, ils sont soit des Elna Silmic II ou Nichicon Fine Gold. Je te dis ça au cas où tu te posais la question.

Bonnes écoutes!
Do
Salut Do
Non, pas de soucis et je me souviens d'un post ou Fab disait que le fait d'enlever le pourtour des condensateurs pouvait être ennuyeux lors d'une revente me semble t'il. lol!

Les essais que j'ai fais sont concluants mais maintenant il faut que je mette çà dans mon boitier et aussi gonfler un peu mon alimentation (tension et surtout transformateur) pour qu'ils travaillent dans les conditions requises. Actuellement le transformateur de mon alimentation est un 4.5VA qui est suffisant pour mes buffers avec +/-10V redressés et filtrés mais pour adjoindre les deux modules il faut ce qu'il faut.

Wink
avatar
Project16
Messages : 595
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: Pré-ampli avec AMB pcb basé sur OPFab-01

le Lun 5 Sep 2016 - 8:38
Fab a écrit:Çe preampli avait fait bonne impression lors d'une journée diy en 2014 à Montreal.
Bonjour Fab

Je ne peux malheureusement pas écouter vos installations pour comparaison avec la mienne mais le "match" USSA-1, OPFab avec mes Elipson est vraiment quelque chose. Basketball
