le Lun 1 Avr 2013 - 9:34
Salut la gang!

J'ai décidé d'entreprendre un nouveau projet d'amplificateur pour écouteur. Celui que j'ai choisi est un AMB β22 qui est très connu des amateurs de casque d'écoute. Il est capable de "driver" n'importe quel type d'écouteur sans problème.

N'étant pas un amateur de casque d'écoute j'avais fait des recherches pour les casques et mon choix s'arrête sur les Sennheiser HD-650 (Si vous avez des suggestions de casque de qualité sonore similaire et au même prix ou moins cher je suis toute ouie). Puisque les écoutes le soir sont plus difficiles étant donné que tout le petit monde dors et que je ne voulais pas sacrifier mon hobby j'ai décidé de piler sur mon orgueuil et investir dans le Hi-Fi portable. Very Happy

Voici le projet en question:

AMB β22

La version du β22 que j'ai choisi sera la version stéréo 2 canaux. Il y à aussi une version balancé et une version avec ground actif. La version standard donne 18Wrms sur 8Ω et la version balancé un 50Wrms sur 8Ω!!!

Les PCB seront ceux-ci



Alors c'est un projet que j'entreprendrai dans les mois qui suivent et vous pourrez voir l'évolution sur ce thread!

A+
Do


Dernière édition par pinnocchio le Sam 13 Avr 2013 - 10:55, édité 1 fois
avatar
pinnocchio
Messages : 2400
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ampli AMB β22

le Lun 1 Avr 2013 - 9:37
Un peu d'information technique sur l'ampli... C'est seulement en anglais...



All-discrete fully-complementary topology

Complete symmetry from input to output.

Cancels even order harmonic distortion (even though β22 has negligible distortion of any kind to begin with).
Symmetric start-up and shut-down behavior: When powered by the σ22 tracking power supply, no "thump" noise is heard when the power is turned on or off.
No integrated circuits used, allows for complete design control over all circuit parameters for optimum performance.

JFET + BJT + MOSFET

Three types of transistors used to best exploit their strengths.
JFET input cascoded complementary differential stage has high input impedance and low noise characteristic.
The input N-channel differential pair is connected directly to the P-channel differential pair via a bias-adjustment trimpot. The two pairs acts as current sources to each other, eliminating the need for additional constant current sources. This topology also has the benefit of increased slew rate.
The BJT voltage amplification stage (VAS) is also in a cascoded complementary differential configuration. Each side is driven by their counterpart in the input stage.
The output stage is a complementary push-pull follower design featuring high current MOSFETs. These are the same devices already well proven in the M³ amplifier, and are used here in cascoded form for even better performance.
The rugged and stable MOSFETs have no "secondary breakdown" region typical of BJTs, and have a negative temperature coefficient. This allows the amp to be designed without a safe operating area (SOA) V-I limiting circuit nor does it require any thermal compensation to control "thermal runaway" conditions. This also reduces complexity, eliminates any amplitude compression effects associated with such circuitry, and provides maximum sonic transparency.
MOSFETs are majority-carrier devices and are faster than BJTs of comparable power ratings, because they do not exhibit the BJT's "hole storage and recombination delay" characteristics.
MOSFETs are voltage-to-current amplification devices (contrast to the BJT, which are current-to-current). The gate impedance of a MOSFET is very high and thus simplifies the needed drive circuit. They do have a capacitive gate characteristic but cascoding reduces that considerably, and high quiescent current in the VAS stage provides an abundant charge for high speed drive of the MOSFETs.

Pure class A operation

Every stage operates in class A, even at extremely high output levels into low impedance headphone loads.
No crossover distortion because no transistor turns off throughout the voltage swing.
In class A, all transistors flow constant current regardless of output power. This reduces harmonic and intermodulation distortions.

Dynamic cascoding

Every stage is dynamically cascoded.
Instead of statically-biasing the cascode transistors with resistors (that are referenced to signal ground), β22 uses CRDs (current regulator diodes) as current sources to feed low-noise zeners diodes, which are then used as voltage references relative to the outputs of each amplification transistor. This biases the cascodes in a dynamic manner -- it tracks the signal swings to make the voltage across each of the amplification transistors constant.
Dynamic cascoding dramatically reduces the input capacitance of each amplification transistor.
Dynamic cascoding also dramatically improves the linearity of the amplification transistor due to the constant voltage. Nonlinear device transfer behavior due to voltage swing is eliminated.
Combining dynamic cascoding and class A operation makes the amplification transistors supremely linear even prior to negative feedback correction. This is because the amplication transistors "see" constant voltage and constant current even as the signal level is swinging. See an article by Nelson Pass which describes the cascode technique employed in the β22.
Cascoding also divides the voltage "seen" by each transistor, neatly reducing power disspation on each. In the VAS stage, this made possible the use of the high-performance BC550C/BC560C TO-92 transistors without requiring heatsinking. In the output stage, this makes thermal management simpler with the onboard heatsink option. Compare this to the common technique of paralleling multiple output transistors to divide power dissipation, which causes the total input capacitance to be the sum of the capacitance of every device.

Moderate global negative feedback

Since the amplifier circuit is highly linear to begin with, careful application of local feedback in the input and VAS stages sets the open loop gain of the amplifier at a low 56dB.
This allows only a moderate amount of global negative feedback to be applied for further reduction of distortion, lowering of output impedance and extending the bandwidth.
Global negative feedback is not used as a band-aid to bad circuit behavior.

High speed, wide bandwidth

Due to the use of cascoding in conjunction with wide bandwidth devices, the β22 has very low propagation delay, high speed and extended frequency response.
Judicious use of compensation capacitors in the VAS stage and in the feedback loop, and careful tuning of the MOSFET gate resistances, an optimal balance between wide bandwidth and phase margin is achieved for stability.
Rather than relying on the transistor's input capacitance (which is non-linear) to control bandwidth, cascoding drastically reduces the input capacitance. The compensation capacitors were then added to accomplish the task in a far more linear fashion.
The result is frequency response up to 2.5MHz, high slew rate approaching 200V/µS, and square wave response without overshoot or ringing.
There is no phase shift anywhere in the audio band. Even at 100KHz the phase shift remains negligible.
The high speed characteristics, along with a wide overload margin at the input stage, makes the β22 free of transient intermodulation distortion (TIM).

Fully direct-coupled

There are no signal-degrading coupling capacitors at the input, output or negative feedback loop.
The output DC offset is adjustable with a trimpot, which makes it easy to zero the DC offset during initial setup.
The use of well-matched JFETs at the input stage, along with their close proximity to each other, provides minimal DC drift over time. This eliminates the need for a DC servo mechanism to control the offset (which would otherwise add complexity and amplitude/phase response irregularities in the subsonic frequency region).
This is a true DC amplifier. Care must be taken to ensure that the input source does not have DC offset at its output.

High PSRR design

The power rails are connected directly to the output stage MOSFETs, but everything else are isolated via a capacitance multiplier on each rail.
The capacitance multipliers use the same high-gain BC550C/BC560C transistors as the rest of the amplifier. This provides a "virtual" capacitance in the order of 50000µF per rail, smoothing out supply rail noise and ripples.
The liberal use of constant current sources throughout the amplifier further removes the effect of supply rail fluctuations, providing very high PSRR (power supply rejection ratio).
This makes the amplifier virtually immune to power supply noise despite the moderate amount of negative feedback.
Combine the ultra-clean, tracking output of the σ22 PSU with the high PSRR design, the result is uncompromising performance.

High power output

β22's default power supply rail voltage has been raised to 2.5 times that of the M³ amplifier. In conjunction with beefed up heatsinking, the output power is increased by about 9 times.
The increased output voltage swing capability of over 40Vp-p comfortably drives the AKG K1000 headphones (which are notoriously inefficient) to very high levels,
The output power is 18Wrms into 8Ω, making the β22 an excellent high-quality small power amplifier for speakers. In a moderately-sized room and medium efficiency speakers, good listening levels could be achieved.
When operating in fully balanced configuration (BTL - bridge tied load), the β22's output power is increased to beyond 50Wrms into 8Ω.
See the Board & heatsinks section about heatsinking considerations and the Power supply section about power supply requirements for speaker driving duty.

Adjustable bias and output DC offset

Precise bias adjustment of the input complementary differential stage and the MOSFET output stage are done via separate multi-turn trimpots.
The complemetary VAS stage bias is scaled automatically according to the input stage bias.
Output DC offset is adjusted with a third multi-turn trimpot.

Passive ground, active ground or fully balanced configurations

The β22 amplifier can be built in one of the following configurations:
Conventional 2-channel "passive ground" amplifier (2 β22 boards required)

This is a minimal configuration for those who have limited chassis space and want to build a β22 at the lowest possible cost. As a headphone amplifier, two β22 boards with 1.5" onboard heatsinks will fit nicely in a Hammond 1455T220x enclosure, with the σ22 PSU and power transformer located in another Hammond 1455T220x.

2-channel passive ground is also the recommended configuration if the β22 is to be built as a dedicated speaker power amp. The heatsinking should be scaled up accordingly, and two σ22 PSUs should be used (one per β22 board).

3-channel "active ground" amplifier (3 β22 boards required)

This is the recommended configuration for standard 3-wire headphones, and offers improved performance by having an active ground channel amplifier for the headphone's shared "ground return" wire. The ground channel amplifier sources or sinks the return current from the transducers, which would otherwise have been dumped into signal ground or power supply ground. This shifts responsibility for the high current reactive load of the headphones from signal ground to the tightly regulated power supply rails, thus removing the primary source of signal ground contamination. The headphone transducer "sees" symmetrical output buffers with equal impedance and transfer characteristics on both sides, rather than an amplifier on one side and a capacitor bank of the power supply ground on the other.

The 3-channel configuration could also be used for driving speakers (the ground channel output should be connected to both the left and right speakers' negative terminals). The ground channel will bear the return current of both stereo channels and must therefore have larger heatsinking. A total of three σ22 PSUs is recommended for this configuration (one per β22 board).

4-channel differential "fully balanced" amplifier (4 β22 boards required)

This configuration is recommended if your signal source (such as a CD player, preamplifier, DAC, computer sound card, etc.) has XLR balanced outputs. If can be used to drive headphones or speakers, but the headphone plug and wiring modifications must be made to convert it into a 4-wire device (with separate and isolated negative wires for each channel).

In this configuration, each stereo channel has two amplifiers, a positive amplifier and a negative amplifier to handle the two differential signals. The balanced scheme is preserved from the source all the way to the headphone trasducers. Like the 3-channel system, this configuration does not contaminate the signal ground because both terminals of each headphone transducer is actively driven and the return current is not dumped into signal ground.

This configuratin also nearly doubles the output voltage swing as seen by the headphone or speaker load, resulting in great output power increase, and doubles the effective slew rate of the amplifier. With adequate heatsinking and power supply current, this configuration will deliver in excess of 50Wrms of output power into 8Ω.

Headphones will need to be re-terminated (usually to dual 3-pin male XLR connectors) and may also need to be re-cabled (to separate the left and right ground returns) in order to be used with a fully-balanced amplifier.

As a speaker power amp, this configuration should employ four σ22 PSU boards (one for each β22 board).
See the Wiring & ground section for more details.


A+
Do
avatar
Sébastien
Messages : 1461
Date d'inscription : 27/03/2013
Localisation : Montréal

Re: Ampli AMB β22

le Lun 1 Avr 2013 - 21:32
pinnocchio a écrit:Salut la gang!

J'ai décidé d'entreprendre un nouveau projet d'amplificateur pour écouteur. Celui que j'ai choisi est un AMB B22 qui est très connu des amateurs de casque d'écoute. Il est capable de "driver" n'importe quel type d'écouteur sans problème.

N'étant pas un amateur de casque d'écoute j'avais fait des recherches pour les casques et mon choix s'arrête sur les Sennheiser HD-650 (Si vous avez des suggestions de casque de qualité sonore similaire et au même prix ou moins cher je suis toute ouie). Puisque les écoutes le soir sont plus difficiles étant donné que tout le petit monde dors et que je ne voulais pas sacrifier mon hobby j'ai décidé de piler sur mon orgueuil et investir dans le Hi-Fi portable. Very Happy...

Salut Do,

Je te comprends pour les soirées d'écoute plus difficile. J'ai deux jeunes enfants et le soir, j'écoute très souvent de la musique entre 19h30 et 22h, mais à faible volume. Je dirais que les moments où je suis seul et que je peux monter davantage le son sont encore plus appréciés qu'avant.

Pour revenir à ton projet d'ampli de casque, je me demandais si ils pouvaient aussi alimenter des enceintes? Je sais que Bottlehead a prévu un kit dans ce sens là. Je trouvais la chose intéressante.

Sinon, pour les casques d'écoute, moi je suis vendu à Grado. Je n'ai que les petits SR-80, mais j'ai aussi écouté des modèles plus haut de gamme que j'avais bien aimé. Chez Radio St-Hubert, j'avais pu les comparer directement avec les Sennheiser équivalentes et je préférais Grado. Vincent, un ami à moi, lui préfère Sennheiser sur Grado. Tous les goûts...

Je vais suivre ton projet.

À bientôt,

Sébastien
avatar
pinnocchio
Messages : 2400
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ampli AMB β22

le Lun 1 Avr 2013 - 21:53
Salut Sébastien,

Oui l'amplificateur β22 peut alimenter des enceintes mais l'alimentation doit être en conséquences .
De base il donne 18Wrms et en balancé 50Wrms.

J'ai changé d'idée pour le casque et je vais m'acheter un AKG Q 701 Référence qui est superbement bien regardé et le prix est plus qu'excellent!

A+
Do


Dernière édition par pinnocchio le Sam 13 Avr 2013 - 10:54, édité 1 fois
avatar
vermeerdemtl
Messages : 312
Date d'inscription : 29/03/2013

Re: Ampli AMB β22

le Ven 5 Avr 2013 - 20:54
J'ai fait une longue recherche sur les écouteurs dernièrement. La question c'est qu'est-ce qu'on recherche comme type de son? Les AKG K701 sont plutôt bien, je les ai déjà écouté avec un ampli casque à lampes, c'était super! Les Sennheiser aussi sont bien, un peu plus doux, et puis il y a les Shure qui ont bonne presse, mais j'ai jamais écouté. Dans les studio de l'UdeM, il y a des Ultrasone Pro quelque chose, plus neutre parait-il, je les ai écouté une seule fois, correct. Moi je travaille avec des Beyerdynamics DT770 Pro fermés, le son n'est pas super neutre, mais c'est une sonorité très agréable. La nouvelle série Tesla est encore mieux, plus de détails, mais plus cher. Pas mal de monde travaillent avec des Sony, plus neutres, mais un peu sec et drabe comme son. Ça revient à la question du début, un son neutre ou un son agréable? Et j'adore les Stax, qui n'ont pas une super belle courbe de réponse linéaire, mais quel plaisir pour l'oreille!

Je veux me construire un ampli d'écouteurs bientôt, je vais suivre ce fil avec attention! Smile

avatar
pinnocchio
Messages : 2400
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ampli AMB β22

le Dim 7 Avr 2013 - 2:27
Salut Vermeerdemtl,

Les écouteurs que j'ai commandé sont des AKG Q 701 et non des K 701. La série Q est Quincy Jones Signature et est supposé être meilleure. J'ai bien hâte de les tester.

Le β22 est un ampli à écouteur qui a une très grande réputation alors j'ai hâte de le commencer...! Very Happy

A+
Do


Dernière édition par pinnocchio le Sam 13 Avr 2013 - 10:54, édité 1 fois
avatar
pinnocchio
Messages : 2400
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ampli AMB β22

le Sam 13 Avr 2013 - 10:54
J'ai finalement reçu mes AKG Q701 et c'est incroyable la transparence de ces écouteurs!!! J'ai encore un burn in d'au moins 50 heures à faire dessus mais ce que j'entends pour l'instant me plait énormément! Maintenant j'ai très hâte de compléter mon β22.

A+
Do
avatar
Sébastien
Messages : 1461
Date d'inscription : 27/03/2013
Localisation : Montréal

Re: Ampli AMB β22

le Sam 13 Avr 2013 - 21:29
pinnocchio a écrit:J'ai finalement reçu mes AKG Q701 et c'est incroyable la transparence de ces écouteurs!!! J'ai encore un burn in d'au moins 50 heures à faire dessus mais ce que j'entends pour l'instant me plait énormément! Maintenant j'ai très hâte de compléter mon β22.

A+
Do

Salut Do,

Tu les amplifies avec quoi actuellement?

Séb
avatar
pinnocchio
Messages : 2400
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ampli AMB β22

le Lun 15 Avr 2013 - 0:09
Salut Sébastien,

J'utilise un ampli clone du RSA XP-7

Emmeline XP-7 Headphone Amp

Ma version utilise un PSU Sigma 22 de AMB.

C'est OK mais j'ai entendu mieux. Celui que Fab a fabriqué est bien supérieur à mon avis....

Donc j'ai hâte à mon B22 qui lui peut "driver" n'importe quel casque d'écoute facilement.

A+
Do
slybean
Messages : 15
Date d'inscription : 20/05/2013

Re: Ampli AMB β22

le Sam 16 Nov 2013 - 2:47
Salut Do,
J' Arrive trop tard mais je t aurais conseillé le fostex t50rp comme casques d écoute. J ai des Audeze lcd2 que j adore mais ils sont lourd et un peu encombrant. J utilise les fostex lorsque je suis sur l'ordinateur ou a mon atelier dans la cave. Le fil fournit avec est long et je peux travailler sans problème. Le son est très neutre et sans éclats fatiguant. Pour le prix c'est un gold value!

Tu nous tiendrais au courant pour l ampli. Je suis curieux et je me cherche un projet de qualité pour mes LCD_2.
avatar
pinnocchio
Messages : 2400
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ampli AMB β22

le Sam 16 Nov 2013 - 18:31
Je peux t'assurer que j'aime bien les AKG Q701, j'adore le "open back" et les coussins sont super confortable mais je ne m'habitue pas encore à écouter de la musique avec des écouteurs... Ca sonne bien mais c'est pas naturel. Je préfère de loin mes HP, par contre, le soir c'est pas toujours facile d'écouter de la musique avec les HPs.

Je vais sûrement tester le modèle que tu suggères pour mon ordi.

A+
Do
slybean
Messages : 15
Date d'inscription : 20/05/2013

Re: Ampli AMB β22

le Lun 18 Nov 2013 - 14:37
Salut, le t50rp de fostex connaissent une grande popularite chez les diy er. Ya de dizaines de modifications possibles. j ai pas encore essaye avec ma paire mais ca saurait tarder
slybean
Messages : 15
Date d'inscription : 20/05/2013

Re: Ampli AMB β22

le Lun 18 Nov 2013 - 14:49
Ton project d<ampli pour ecouteur ca avance? Es ce un projet difficile de realisation?
avatar
pinnocchio
Messages : 2400
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ampli AMB β22

le Lun 18 Nov 2013 - 15:15
Salut Slybean,

J'avais mis sur la glace puisque j'étais en train de travailler sur quatre nouveaux amplis (SKA GB150D, CFA Amp, NX Amp et VSSA).

Je vais fort probablement le continuer d'ici 2-3 semaines.

Comme premier projet électronique je ne le conseillerais pas car il est assez avancé mais si ce n'est pas un premier projet c'est très bien.

Il y a aussi ces modèles qui sont plus facile à réaliser

CK²III
OBJECTIVE2 DIY KIT

A+
Do
avatar
pinnocchio
Messages : 2400
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ampli AMB β22

le Dim 8 Déc 2013 - 22:12
J'ai finalement décidé de commander les pièces manquantes pour mes B22 pour les assembler et tester. Je veux me faire un ampli avec DAC intégré et m'en servir comme préampli aussi alors il ne me restera qu'a commander des Sigma 22 mais pour l'instant je vais utiliser mes alimentations Borbely qui sont excellentes.

A+
Do
avatar
pinnocchio
Messages : 2400
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ampli AMB β22

le Dim 29 Déc 2013 - 1:00
J'ai finalement eu un peu de temps et presque terminé les deux modules d'amplification du B22

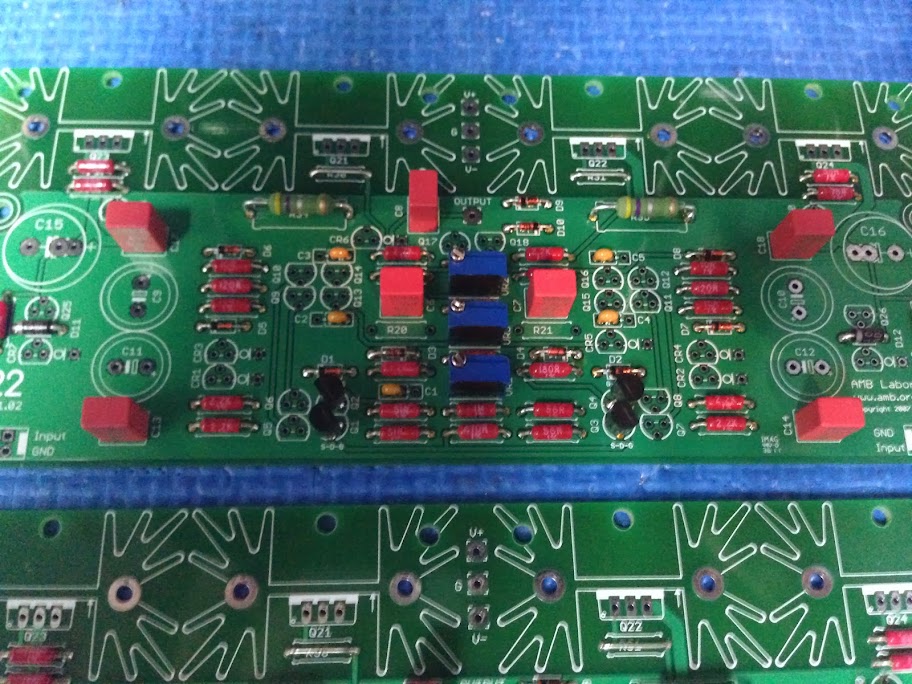

Voici quelques photos

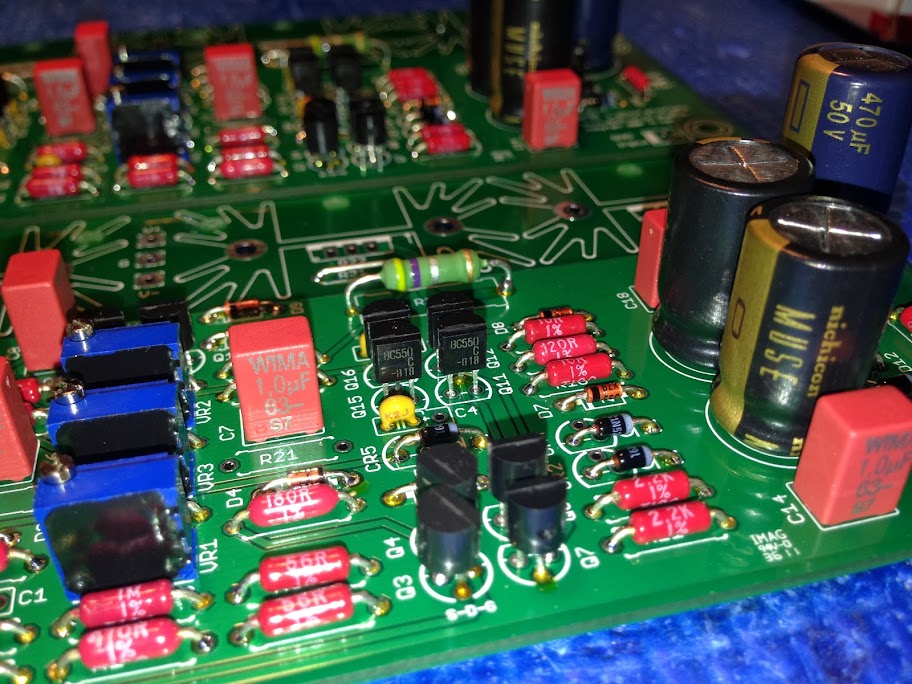

Les résistances sont des PRP9372. J'aime bien ces résistances non-magnétiques et le prix est excellent!



Les résistances de sortie sont des 2W metal film non-inductives. Je crois Yageo ou quelque chose du genre... Je ne crois pas voir une différence énorme ici.



A noter que la plupart des pièces sont des recommandation de Ti sur le forum AMB. Des composantes de très bonne qualité, il y a mieux certe, mais ces composantes sont plus qu'optimales. Ici les Jfets sont installé, 2SJ74/K170



Ici, presque tout est terminé! Les condos sont des Nichicon KZ Muse et des Panasonic FC low ESR. C'est de la très haute qualité et pas trop cher! Les CRD sont des 5291 0.5A, j'en avait une vingtaine en échantillons, excellent puisque les deux PCBs en ont besoin de 16 au total et ces petites bêtes coûtent pas loin de 2.50$ à 3.00$ l'unité.



Voici une photo en angle. Le nettoyage des PCBs n'est pas encore fait car j'ai encore quelques pièces à souder.



Comme vous avez vu, il me manque R20 et R21 (249R) que j'ai oublié de commander... Je vais attendre de placer une autre commande chez Parts Connexion.

Je vais aussi utiliser le B22 backplane même si je ne vais pas configurer en "Active Ground". Plus tard je pourrai monter un autre module B22 et le faire si cela me démange... Very Happy

Voici des photos du backplane avec un aperçu une fois assemblé en active ground. Ceci n'est pas mon montage





A+
Do
avatar
pinnocchio
Messages : 2400
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ampli AMB β22

le Lun 30 Déc 2013 - 17:35
Mes deux maudites stations à souder m'ont lâché!!!  Mad

J'ai dû faire une dépense assez imprévu que voici



Weller WD1001

La station à souder est 85W mais le tip que j'ai choisi est 65W. Je vais commander un tip supplémentaire un de ces jours. L'avantage de Weller c'est que les produits sont supporté pendant des années pour les pièces. Les stations chinoise que j'ai Aoyue et Atten sont supporté pendant une à deux années max mais les tip le sont plus longtemps.

A+
Do
avatar
pinnocchio
Messages : 2400
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ampli AMB β22

le Mar 31 Déc 2013 - 17:33
Aujourd'hui j'ai ajouté les composantes manquantes, c'est-à-dire les DELs et les résistances de 249R, j'ai commandé des Holco chez Digikey. J'ai aussi nettoyé les PCBs pour enlever la résine et tout autres résidues sous les PCBs.

J'ai ensuite soudé tous les connecteurs du B22 Backplane. Le tout prend forme! J'ai hâte d'entendre cet ampli que je vais aussi me servir comme préampli pour tester. Ti de AMB me disait que c'était vraiment un excellent préampli alors je suis curieux!

Ce matin j'ai aussi reçu avec mes autres composantes mon nouveau fer à souder! Wow!!! C'est impressionant la qualité de construction de cette station de soudage Weller.

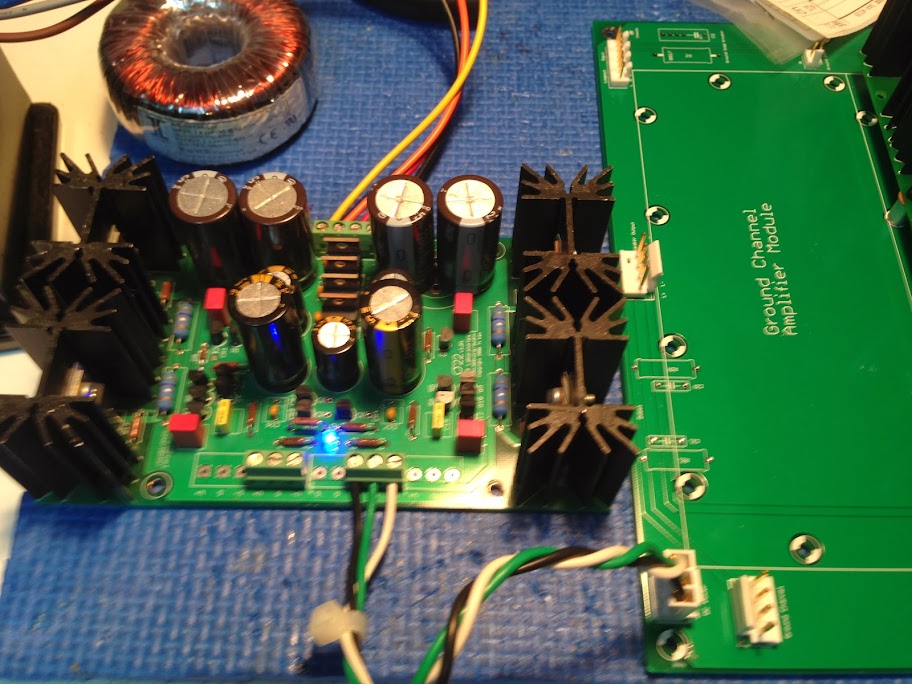

Voici quelques photos du projet jusqu'à ce jour!

Dessous des PCBs nottoyé

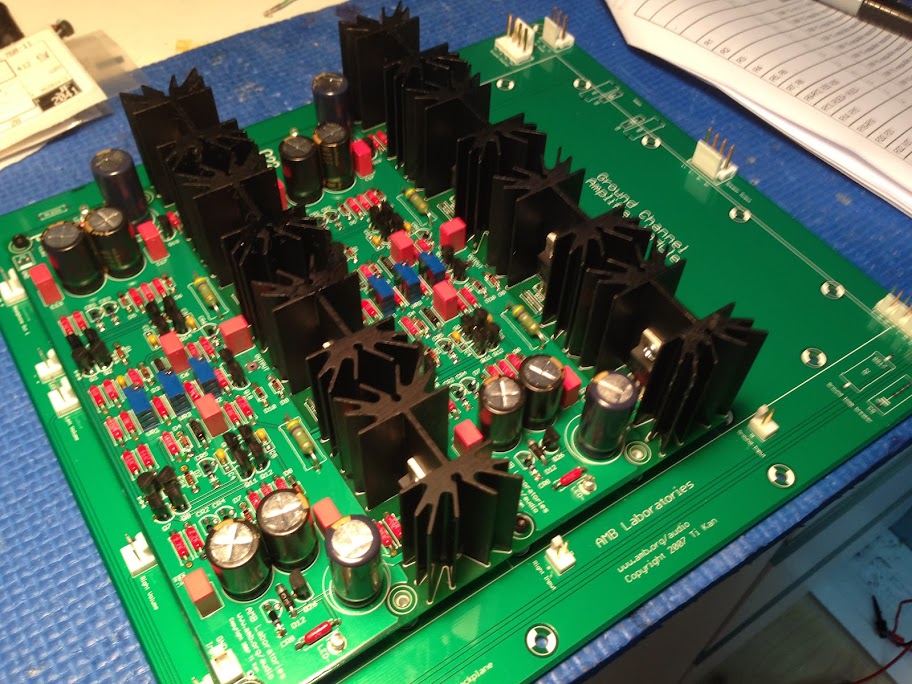

Vue d'ensemble avec Backplane, à noter que je n'utiliserai pas le active ground car je ne pourrai pas m'en servir comme préampli le cas échéant.



Comme vous pouvez voir, il y a des pièces et pas à peu près! Cet ampli est en partie un B24 mais non balancé et beaucoup moins puissant, la topologie est similaire, à vrai dire, le B24 à été inspiré du B22 si je me souvient bien.

A+
Do
avatar
pinnocchio
Messages : 2400
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ampli AMB β22

le Dim 5 Jan 2014 - 1:44
Bonne nouvelle! Aujourd'hui j'ai terminé toute l'alimentation, installé le potentiomètre de volume et ajusté les différents paramètres des deux amplis... tout fonctionne comme sur des roulettes!

Je peux vraiment pas comparer cet ampli à écouteurs aux autres que j'ai fait et à plusieurs que j'ai entendu dans le passé, c'est vraiment une bonne coche au dessus! Maintenant je vais le comparer à celui à Fab, car il en a fait un excellent.

Je vais le brancher sur une meilleure source audio pour faire des comparatifs et un compte rendu plus tard quand j'aurai fait assez de tests. Je ne suis pas un adepte de l'écoute audio par écouteurs, je n'ai jamais aimé avoir quelque chose sur ou dans les oreilles mais je dois avouer qu'avec ce son, j'aurai moins de misère à m'adonner à l'écoute tardive.

Voici les dernières photos du montage proto...!

Ajustements des différents paramètres (DC Offset, Polarisation, etc...).





Ici l'alimentation AMB Sigma 22. C'est une alimentation que j'ai eu contre un échange de service, donc je ne l'ai pas assemblé mais j'ai changé quelques pièces. L'alimentation est présentement à 30Vdc mais je devrai acheter un transfo 24Vac plus puissant car celui-ci est trop petit et chauffe plus. Il est comme on dit "Border Line".



A+
Do
avatar
Fab
Messages : 1082
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ampli AMB β22

le Dim 5 Jan 2014 - 14:09
Superbe!

Si je me fie aux bons pcbs et pièces bien matchés de AMB , la qualité de cet ampli devrait être très bonne . En effet, ton ampli B24 est tout un ampli et ce b22 est le petit frère... Je crois que cet ampli peut facilement driver des haut-parleurs à puissance modérée....

J'ai l'impression que mon ampli d écouteur que tu mentionnes ne sera pas aussi bon que ton b22 lorsque comparé..



Fab
avatar
pinnocchio
Messages : 2400
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ampli AMB β22

le Dim 5 Jan 2014 - 15:43
Salut Fab,

De ce que je me souviens, ton ampli sonnait superbement bien, même redoutablement bien! Very Happy

Donc c'est certain que j'aimerais voir la différence entre les deux.

Je vais me commander un boitier Par-Metal ou Modushop et monter l'ampli à écouteur ainsi que mon projet de serveur audio et DAC dans le boitier. Peut-être deux boitier même, un pour l'alimentation et l'autre pour le DAC, XMOS, PC et ampli B22.

Je vais me commander un autre micro-ordi, probablement le BeagleBone Black quand il sera stock avec un autre Xmos pour intégrer ailleurs.

A+
Do
avatar
Laert
Messages : 87
Date d'inscription : 08/07/2014
Age : 38
Localisation : LaSalle

Re: Ampli AMB β22

le Mer 9 Juil 2014 - 8:36
Il y a aussi ces modèles qui sont superb!!!

birde of Zen (preamp)

M3  AMB.org
PPA V2   ( preferer lol! )

avatar
pinnocchio
Messages : 2400
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ampli AMB β22

le Mer 9 Juil 2014 - 11:15
Laert a écrit:Il y a aussi ces modèles qui sont superb!!!

birde of Zen (preamp)

M3  AMB.org
PPA V2   ( preferer lol! )


Les deux derniers sont des "active ground", est-ce que tu as entendu une bonne différence avec les modèle stéréo standard et ceux avec active ground? Pour ma part je n'ai pas vraiment entendu une amélioration... J'aime bien le AMB M3 mais je n'ai pas écouté le BoZ avec des écouteurs. Le PPA V2 semble assez intéressant, en possèdes-tu un?

A+
Do
avatar
Laert
Messages : 87
Date d'inscription : 08/07/2014
Age : 38
Localisation : LaSalle

Re: Ampli AMB β22

le Mer 9 Juil 2014 - 16:02
"active ground", est-ce que tu as entendu une bonne différence  ------ no
AMB M3 --J'aime bien le M3 aussi  mais il colorise le son
PPA v2 tres neutre
DrizztDo
Messages : 12
Date d'inscription : 14/07/2014

Re: Ampli AMB β22

le Dim 1 Mar 2015 - 4:12
Bonjour à tous, après avoir acheté lrampli à pinnochio, je me suis enfin motivé à le monter.

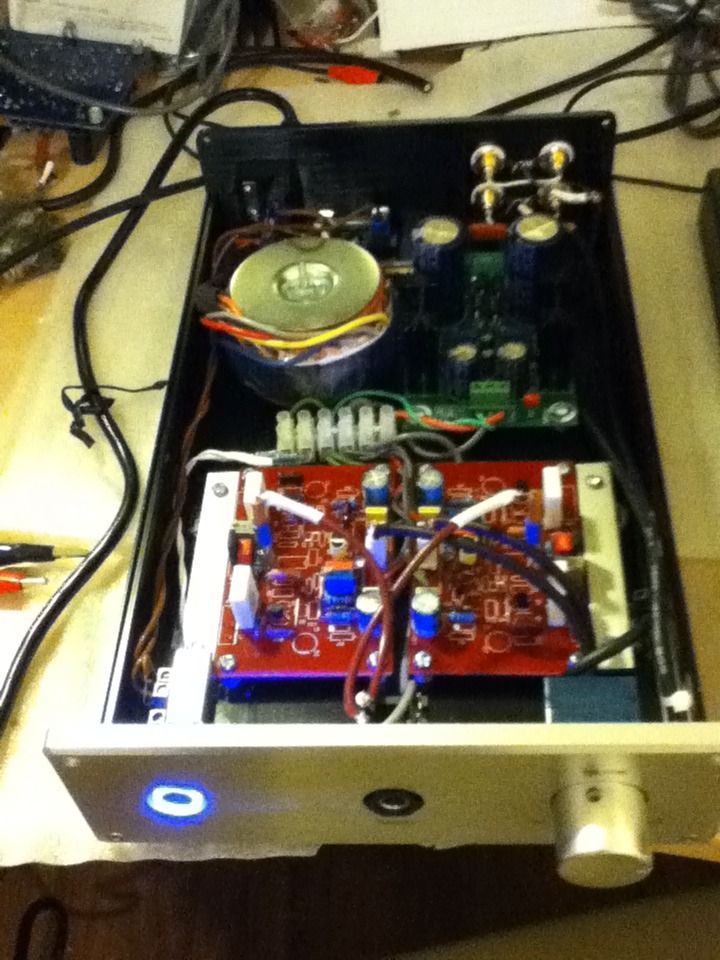

Voici le rendu final :



C'est gros sur mon bureau  :/

Et l'alim :


Quelques photos en cours de montage :






Contenu sponsorisé

Re: Ampli AMB β22

Voir le sujet précédentRevenir en hautVoir le sujet suivant
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
