Serveur musical et dac Ak4399 en I2S

le Sam 13 Déc 2014 - 0:28
Î
O
Je Bonjour
J'ai eu une commande d'un ami pour un serveur musical avec dac. Comme j'avais deja  une tarte aux framboises ( Raspberry Pie modèle B) et que celle-Ci n'est pas assez puissante et rapide pour obtenir de la musique sans "tic" a toutes les 2  a 5 minutes environ lorsque connectée en USB, j'ai donc cherché un dac en I2S. J'ai trouvé le Ak4399 avec entrée I2S mais sans horloge. Ce dac est disponible sur Audiophonics ou ebay ( moins cher:45$ us transport gratuit). Pour l'horloge (master clock) j'ai trouve une a 45.1584MHz/2 = 22.5792 MHZ qui est bon pour échantillonnage a facteur de 44.1KHz. Mon copain n'a que des CD originaux rippés en wav ou Flac.
J'utilise donc volumio v1.5 avec le I2S Dac "Hifiberry Amp" sélectionné car c'est le seul qui fonctionne ici.
J'ai ajouté un petit routeur wifi en plus du module usb wifi comme ça s'il a des problèmes avec sa connection wifi de maison il peut toujours communiquer avec la tarte pour ré configurer le wifi de volumio si nécessaire.

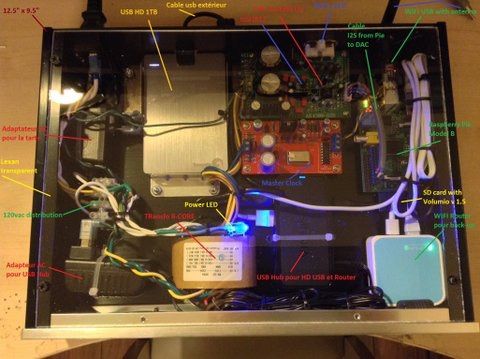

Voici la bête et la description des composantes utilisées:

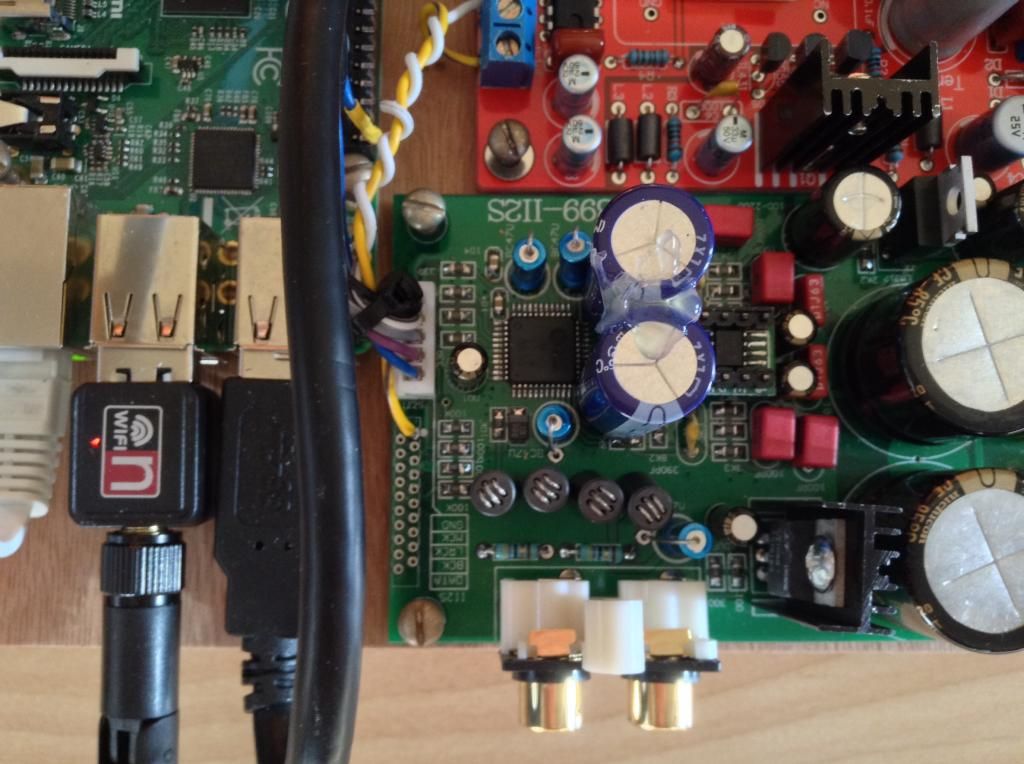

Le dac et l'horloge:



Le Ak4399 avec ampli-op de sortie OPA1612 donne un résultat sonore tres dynamique. En fait, le résultat est assez surprenant....
Cest pas mal meilleur qu'avec le module vendu I2S Avec dac ES9023 qui na pas autant de dynamique.....

Fab
avatar
pinnocchio
Messages : 2420
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Serveur musical et dac Ak4399 en I2S

le Sam 13 Déc 2014 - 1:59
Super beau montage Fab! J'espère que j'aurai la chance de l'entendre avant que tu le donnes à ton ami.

Beau travail!

Do
avatar
steve1
Messages : 109
Date d'inscription : 12/01/2014
Localisation : Longueuil

Re: Serveur musical et dac Ak4399 en I2S

le Sam 13 Déc 2014 - 5:37
Salut Fab

C'est un super résultat, un vrai clé en main pour ton ami. Il ne lui reste qu'à ouvrir ses oreilles Very Happy
Une belle réalisation
Steve
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Serveur musical et dac Ak4399 en I2S

le Sam 13 Déc 2014 - 9:23
pinnocchio a écrit:Super beau montage Fab! J'espère que j'aurai la chance de l'entendre avant que tu le donnes à ton ami.

Beau travail!

Do
Merci!
On va essayer d'arranger ca pour l'écoute...
L'avantage comparé au module I2S/dac ES9023 deja fait pour la tarte ( connecteur adapté) est qu'on peut "ajuster " le son du AK4399 en choisissant l'ampli-op de sortie....

Le ES9023 de Sabre est très bon mais comme j'ai deja dit cest un peu flat comme son selon mes essais comparatifs....

Fab


Dernière édition par Fab le Sam 13 Déc 2014 - 9:44, édité 1 fois
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Serveur musical et dac Ak4399 en I2S

le Sam 13 Déc 2014 - 9:29
steve1 a écrit:Salut Fab

C'est un super résultat, un vrai clé en main pour ton ami. Il ne lui reste qu'à ouvrir ses oreilles Very Happy
Une belle réalisation
Steve
Merci! Oui et meme sa conjointe a hate d'enlever ses piles de CD de leur salon...ca va faire plus WAF....
 Je vais leur remettre aussi le couvercle original en métal au cas où ils se tannent du couvercle transparent en Lexan. Mon ami peut ajouter des albums en le branchant a son laptop car la prise usb du hard drive donne sur l'extérieur du boîtier.

Fab
avatar
modDIY
Messages : 2713
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Serveur musical et dac Ak4399 en I2S

le Sam 13 Déc 2014 - 9:50
Très beau travail fab.

Moi aussi je trouve le ES9023 un peu flat, surtout à côté du AK4399, qui lui on peut ajuster comme tu dis par le op de sortie. Le petit ES9023 est une solution économique et pratique, sonne bien et quand même équilibré, une définition acceptable, mais il manque le petit kick qui te fait dire wow. Very Happy
avatar
modDIY
Messages : 2713
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Serveur musical et dac Ak4399 en I2S

le Sam 13 Déc 2014 - 10:01
C'est bon à savoir pour la tarte et la sortie USB, j'avais hésité pour ce setup, on s'en était parlé.

Volumino 1.5 avec I2s semble bien fonctionné et de plus le AK4399 que tu as choisi, déjà que j'aime ce dac. Pour l'instant j'utilise un portable direct sur le xmos de ma chaîne, mais dans le futur je vais me diriger sur le même style de setup que tu nous présente.
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Serveur musical et dac Ak4399 en I2S

le Sam 13 Déc 2014 - 10:34
Merci ModDiy!
Oui au début je pensais que Cetait la version de volumio 1.3 ' avec la tarte qui etait pas optimale en sortie USB mais j'ai constaté que la version 1.5 (même si améliorée en certains points) faisait encore des "tics".... La dernière version de RuneAudio fait aussi la meme chose pour les tics et la meme occurençe...
Volumio  en usb sur un UDOO (quad core CPU) ne fait jamais de tics...

A noter que ce setup avec tarte en I2s ne fonctionne pas bien en facteur de 48 KHz ( son modulé ajouté a la musique) avec une horloge a 24.576MHz...mais comme mon copain na juste que des CD ordinaires ....comme moi d'ailleurs pour 99% de ma musique....
J'ai pas essayé d utiliser volumio pour faire du resampling ...
Il y a aussi des modules hardware pour le faire mais ça dépasserait trop le budget pour cé projet...
Fab
avatar
modDIY
Messages : 2713
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Serveur musical et dac Ak4399 en I2S

le Sam 13 Déc 2014 - 11:22
Merci fab pour les précisions, donc le quad de Udoo serait un meilleur choix.

Je ne sais si la version simple du Udoo (dual core) est suffisante, d'après moi oui. J'ai travaillé sur un programme qui distribuait sur des cpu, et l'avantage d'un quad est le multi-tâches. Tandis que si le cpu est dédié à une application comme volumino, un core où deux seront utilisés, à moins bien entendu de développer une application et utiliser les 4 core disponible.
avatar
pinnocchio
Messages : 2420
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Serveur musical et dac Ak4399 en I2S

le Sam 13 Déc 2014 - 12:21
C'est peut-être le temp que je mette mon Udoo à jour! Je suis sur 1.3 car 1.4 n'était pas stable alors 1.5, here I come! Very Happy
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Serveur musical et dac Ak4399 en I2S

le Sam 13 Déc 2014 - 15:21
ModDIY a écrit:Merci fab pour les précisions, donc le quad de Udoo serait un meilleur choix.

Je ne sais si la version simple du Udoo (dual core) est suffisante, d'après moi oui. J'ai travaillé sur un programme qui distribuait sur des cpu, et l'avantage d'un quad est le multi-tâches. Tandis que si le cpu est dédié à une application comme volumino, un core où deux seront utilisés, à moins bien entendu de développer une application et utiliser les 4 core disponible.
Je pense que dual devrait faire l'affaire en USB car la tarte est vraiment proche de pouvoir le faire ( un tic après plusieurs minutes...).
Comme le volumio v1.5 fonctionne sur le cubox-i ( après un an d'attente...)  je vais tester bientôt mon cubox-i dual core.....j'attends mon nouveau dac AK4490 avec xmos en entrée pour me faire un autre serveur musical. De ces temps-ci, le cubox dual core se vend à 79$ incluant power supply et microSD card donc presque le même prix que la tarte pour le meme kit....

Fab
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Serveur musical et dac Ak4399 en I2S

le Sam 13 Déc 2014 - 15:23
Q
pinnocchio a écrit:C'est peut-être le temp que je mette mon Udoo à jour! Je suis sur 1.3 car 1.4 n'était pas stable alors 1.5, here I come! Very Happy
Jai pas encore testé v1,5 sur le udoo car moi aussi j'étais resté avec 1.3....
Fab
avatar
modDIY
Messages : 2713
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Serveur musical et dac Ak4399 en I2S

le Sam 13 Déc 2014 - 22:16
Je viens de voir que la différence de prix entre le dual et quad Udoo est de seulement 20$.

Oui j'aime bien le Cubox, car déjà dans un boitier, tout dépend ce que l'on veut. J'ai bien hâte d'avoir ton retours fab sur le Cubox avec Volumino 1.5. J'avais hésiter à l'acheter quand tu m'avais dit que ça marchait pas, comme tu dis et ce que j'avais lu sur le forum de Cubox, c'était justement une nouvelle version de Volumino avec pilote corrigé était en chemin.

79$ pour le dual et power supply + sdcard =  affraid

Peux-être mon prochain projet. cheers

Je regardais sur le site, c'est en spécial en ce moment, les Cubox:
http://www.solid-run.com/shop/
Il faut rajouter 10$ pour le Wifi, mais quand même c'est abordable.
avatar
steve1
Messages : 109
Date d'inscription : 12/01/2014
Localisation : Longueuil

Re: Serveur musical et dac Ak4399 en I2S

le Dim 14 Déc 2014 - 10:32
Fab a écrit:j'attends mon nouveau dac AK4490 avec xmos en entrée pour me faire un autre serveur musical.

Fab
Bonjour Fab peux-tu mettre le lien pour le AK4490 et XMOS svp
Merci
steve1
BertrandRoy
Messages : 212
Date d'inscription : 22/04/2013
Age : 47
Localisation : Ville Saint-Laurent
http://kimikodesign.wordpress.com

Re: Serveur musical et dac Ak4399 en I2S

le Dim 14 Déc 2014 - 11:49
Allo Fab,

Superbe réalisation!  Très intéressant toute l'intégration que tu as faite.  Je suis impressionné que tu aies mis un router en plus dans tout ça!  Excellent.

Donc tu ne te sers du RaspPi que pour envoyer le signal I2S au DAC.  C'est très bien ça.  Pas de clic ou rien du tout.  Je vais proposer ça à mon ami.

Bonne fin de journée.

Bertrand
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Serveur musical et dac Ak4399 en I2S

le Dim 14 Déc 2014 - 11:55
steve1 a écrit:
Fab a écrit:j'attends mon nouveau dac AK4490 avec xmos en entrée pour me faire un autre serveur musical.

Fab
Bonjour Fab peux-tu mettre le lien pour le AK4490 et XMOS svp
Merci
steve1
http://www.diyinhk.com/shop/7-audio-kits
avatar
steve1
Messages : 109
Date d'inscription : 12/01/2014
Localisation : Longueuil

Re: Serveur musical et dac Ak4399 en I2S

le Dim 14 Déc 2014 - 12:01
Merci Fab Smile
steve1
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Serveur musical et dac Ak4399 en I2S

le Dim 14 Déc 2014 - 12:09
BertrandRoy a écrit:Allo Fab,

Superbe réalisation!  Très intéressant toute l'intégration que tu as faite.  Je suis impressionné que tu aies mis un router en plus dans tout ça!  Excellent.

Donc tu ne te sers du RaspPi que pour envoyer le signal I2S au DAC.  C'est très bien ça.  Pas de clic ou rien du tout.  Je vais proposer ça à mon ami.

Bonne fin de journée.

Bertrand
Merci Bertrand'!
Oui cest exactement ca mais il faut en plus une horloge externe comme indiqué plus haut.
Fab
SL06
Messages : 2
Date d'inscription : 17/12/2014

Re: Serveur musical et dac Ak4399 en I2S

le Jeu 18 Déc 2014 - 16:49
Fab a écrit:
steve1 a écrit:
Fab a écrit:j'attends mon nouveau dac AK4490 avec xmos en entrée pour me faire un autre serveur musical.

Fab
Bonjour Fab peux-tu mettre le lien pour le AK4490 et XMOS svp
Merci
steve1
http://www.diyinhk.com/shop/7-audio-kits


Bonjour Fab,

J,aimerai commandé un nouveau DAC pour branché sur mon androidTVBox MiniX7 en USB.  J'ai déjà un DAC7 avec la carte USB et ça marche bien.  J'hésite entre le AK399 dual et le AK4490 que tu mentionnes.

Quand espère tu pouvoir nous donner des nouvelles de ce DAC ?
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Serveur musical et dac Ak4399 en I2S

le Ven 19 Déc 2014 - 8:33
Bonjour SL06

J'ai reçu mon kit AK4490 hier et Jai deja des AK4399 en fonction.
Pour le Ak4490, comme cest le temps des fêtes qui s'en vient. Peut-être autour du 28 décembre ou avant. Je vous tient au courant. J'ai remarqué a premiere vue que le filtre de sortie semble différent du datasheet de AKM alors jinvestigue ca....
Fab
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Serveur musical et dac Ak4399 en I2S

le Ven 26 Déc 2014 - 8:59
J'ai livré le serveur a mon copain le 21 décembre et il me dit qu'il est bien satisfait. Je suis bien content:bball:Basketball
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Serveur musical et dac Ak4399 en I2S

le Lun 29 Déc 2014 - 12:57
Î
Modification du board AK4399

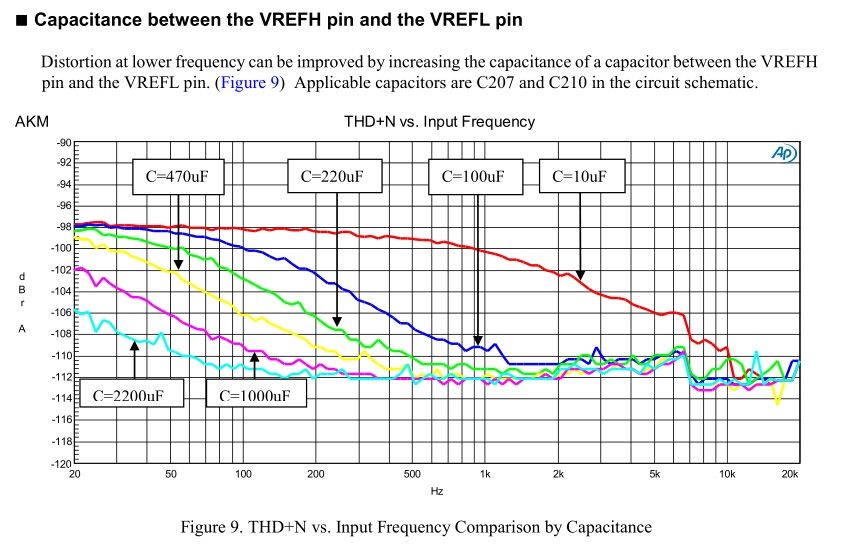

Je viens de modifier le pcb du dac pour y changer 2 condensateurs pour les valeurs recommandées pour le AK4490 pour les tensions VREF du chip. Selon les mesures effectuées par AKM, la distorsion dans les basses est grandement diminuée...



Avant il y avait des Philipps 10uf sur mon pcb et maintenant des Nippon Chemicals 3300uf , 16v serie LXZ avec très bas ESR.
 J'aurais mis un  1000uf ou 2200uf  mais je n'en avais pas sous la main avec bas ESR... Une valeur trop grande peur donner du fil à retordre sur le régulateur au démarrage de l'alimentation  du dac...

Même si la mémoire auditive est limitée a du court terme, je crois constater une augmentation de la basse en gardant une bonne définition....

Donc, changement recommandé pour un condo d au moins 470uf (ou plus) avec bas ESR sur tous les boards de AK4399....
Un condo de la serie OS-CON serait aussi très bien.

Bonne mod!
Fab
avatar
modDIY
Messages : 2713
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Serveur musical et dac Ak4399 en I2S

le Ven 6 Fév 2015 - 10:49
Salut Fab,

Le disque dur, l'as-tu formaté au standards (ext2, ext3, ext4...) ou windows en NTFS?

Merci
avatar
pinnocchio
Messages : 2420
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Serveur musical et dac Ak4399 en I2S

le Ven 6 Fév 2015 - 10:56
Volumio est capable de lire NTFS et FAT32 sans problème, c'est ce que Fab à fait car il l'a apporté chez moi et mon ordi sous Windows pouvait le lire sans problème, ce qui n'aurait pas été le cas avec ext2, ext3, ext4..., à moins d'un plugin.

Moi je formatte mes disque en NTFS.

Do
avatar
modDIY
Messages : 2713
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Serveur musical et dac Ak4399 en I2S

le Ven 6 Fév 2015 - 12:04
Merci,

Ça fait bien du sens avec NTFS, compatible autant avec Windows que Linux.
