Server musical Cubox-I et Dac AK4490

le Dim 21 Déc 2014 - 22:35
Bonjour

Je viens de terminer un prototype monté sur planche de carton renforcé. Ça inclu :
Ordinateur Cubox-I
Usb to I2S XMOS Diyinhk
Dac AK4490
Router tplink
Usb Hub
Power supply +/-15vdc
Power supply +5vdc
Power supply +3.3vdc
Transfo R-Core 15-0-15vac , 9vac, 9vac
Disque dur usb seagate 1TB

Firmware Volumio v 1.5 pour cubox-i

Je vais  attendre pour commenter plus sur le son lorsque je pourrai le faire entendre à dautres DIY mélomanes...
Pour tout de suite, je crois que c'est mon meilleur Dac que je possède...

Je vais au moins  faire une mod sur un Power supply pour augmenter la dynamique théorique de 3db pour équivaloir au AK4399 et se rapprocher un peu plus de la super dynamique du ES9018....

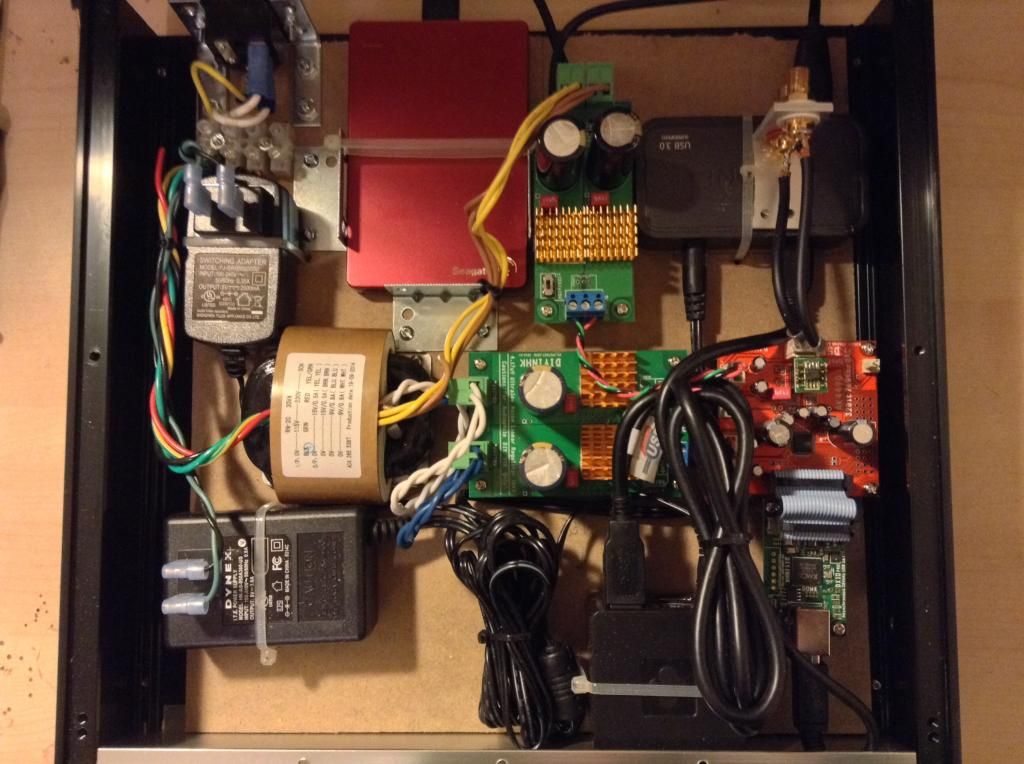

Voici une photo du proto avant finalisation:

Tous des modules de diyinhk finissent Par être chers mais....cest plus que du bonbons et cest pas risqué d'avoir des pièces
 fakes....

Fab
avatar
pinnocchio
Messages : 2344
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Server musical Cubox-I et Dac AK4490

le Lun 22 Déc 2014 - 0:17
Encore un super beau montage Fab!

Je veux vraiment entendre ce DAC, car comme tu sais, j'ai commencé à modder mon Dual AK4399 mais je crois que je vais me commander le AK4490 très bientôt!

A+
Do
avatar
Fab
Messages : 1053
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Server musical Cubox-I et Dac AK4490

le Lun 22 Déc 2014 - 0:34
Merci Pinnocchio!
Cest encore juste un proto mais le montage final va y ressembler beaucoup....
J'ai deja fait la mod et augmenté le analog supply de 5v a 6.9v.
Par contre, je vais l'écouter seulement demain etant donné l'heure tardive....
Cool
Cest certain que tu vas pouvoir l'écouter aussitot que possible.Cool

Fab
avatar
modDIY
Messages : 2629
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Server musical Cubox-I et Dac AK4490

le Lun 22 Déc 2014 - 22:39
Salut Fab,

Encore bravo pour ce nouveau serveur musical. flower

J'avais une petite question, pourquoi n'as-tu pas branché le disque dur directement sur l'entrée USB du Cubox??

Je pose la question car c'est ce que je voulais faire. À moins que tu veux avoir d'autres options, ou c'est plus simple côté pilote?!?!
avatar
Fab
Messages : 1053
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Server musical Cubox-I et Dac AK4490

le Lun 22 Déc 2014 - 23:56
Merci ModDIY

Pour le branchement, on peut effectivement brancher directement le disque dur usb sur un port du cubox car il est assez puissant contrairement a la tarte au framboises (rPie)....
Je veux simplement plus de souplesse dans mon setup...

Fab
avatar
Fab
Messages : 1053
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Server musical Cubox-I et Dac AK4490

le Mar 23 Déc 2014 - 0:04
Je viens de recevoir une mise en garde du fournisseur DIYINHK d'où Jai acheté mes boards pour çe dac. On me dit que le AK4490 a besoin d'un mutins' circuit à la sortie sinon il peut faire un ´pop' considerable au Power on/off....je n'ai oas essayé car j'évite cette situation. Par contre on est pas à l'abri d une perte de courant...donc, je vais me faire un petit mute circuit....

Diyihnk dit qu'il va sortir éventuellement un nouveau board avec le AK4490 , le muting  circuit et aussi un xmos , tout sur le même pcb mais pas de date annoncée encore....

Donc, avant de commander votre AK4490 considèrer tout ca...

Fab
avatar
marcstpierre
Messages : 662
Date d'inscription : 16/02/2014
Age : 58
Localisation : vercheres

Re: Server musical Cubox-I et Dac AK4490

le Mar 23 Déc 2014 - 7:47
Bonjour Fab, est-ce difficile de faire l'intégration de tout cela?
Qu'as tu mis comme op-amp a la sortie du dac?
avatar
modDIY
Messages : 2629
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Server musical Cubox-I et Dac AK4490

le Mar 23 Déc 2014 - 8:54
Merci fab pour les infos.

C'est ce que je pensais que le cubox est assez puissant pour brancher un disque dur direct, aussi je comprends pour le router.

Très bonne idée qu'ils intègre le xmos direct sur la carte. Je vais attendre c'est certain. Le Cubox m'intéresse depuis un bon moment, aussi avec la nouvelle version de volumino, tout semble bien fonctionner avec le Cubox. Dans mon cas je ferais une version plus simple, avec le disque dur à l'extérieur pour commencer, disons aussi l'utilisation du wifi pour aller chercher la musique sur mon portable.

Comme tu sais j'ai le ak4399 dual, et je suis à 100% satisfait, donc je me tromperai pas avec ce ak4490 que tu nous présente.
avatar
marcstpierre
Messages : 662
Date d'inscription : 16/02/2014
Age : 58
Localisation : vercheres

Re: Server musical Cubox-I et Dac AK4490

le Mar 23 Déc 2014 - 9:43
J'ai hâte de voir le résultat,je crois que je vais m'essayer.Very Happy
avatar
Fab
Messages : 1053
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Server musical Cubox-I et Dac AK4490

le Mar 23 Déc 2014 - 13:14
marcstpierre a écrit:Bonjour Fab, est-ce difficile de faire l'intégration de tout cela?
Qu'as tu mis comme op-amp a la sortie du dac?
Bonjour Marc

C'est extrêmement  simple car il n'y a qu'a relier les boards ensembles. Il faut çependant souder les composantes qui ne sont pas SMD sur tous les pcbs de DIYinhk. Pour le cubox-i, il faut installer Volumio sur une carte microSD et la procédure est simple et disponible sur le site de volumio. Pour la configuration, volumio reconnaît automatiquement le XMOS, et il n'y a qu'a entrer tes paramètres wifi en gros....

Le opamp ne fait pas de conversion I/V car le AK est un dac a sortie en voltage. Donc, le opamp sert a sommer les 2 phases du signal et aussi de filtre passe-bas. Dans çe cas , selon la littérature que jai trouvée, il y a 2 opamps recommandés( version dual):
Opa1612
Lme49880

Comme j'avais deja des opa1612 (échantillons de Texas Instruments) alors cest ca que Jai installé.

Fab
avatar
Fab
Messages : 1053
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Server musical Cubox-I et Dac AK4490

le Mar 23 Déc 2014 - 13:19
ModDIY a écrit:Merci fab pour les infos.

C'est ce que je pensais que le cubox est assez puissant pour brancher un disque dur direct, aussi je comprends pour le router.

Très bonne idée qu'ils intègre le xmos direct sur la carte. Je vais attendre c'est certain. Le Cubox m'intéresse depuis un bon moment, aussi avec la nouvelle version de volumino, tout semble bien fonctionner avec le Cubox. Dans mon cas je ferais une version plus simple, avec le disque dur à l'extérieur pour commencer, disons aussi l'utilisation du wifi pour aller chercher la musique sur mon portable.

Comme tu sais j'ai le ak4399 dual, et je suis à 100% satisfait, donc je me tromperai pas avec ce ak4490 que tu nous présente.
Après dautres écoutes, je suis encore très satisfait  de ce kit incluant le AK4490. Je sais que le résultat finâl dépend de çe qu'il y a autour du dac, mais on constate facilement que mon Ak4490 est supérieur a mon AK4399 (version single).
Fab
avatar
modDIY
Messages : 2629
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Server musical Cubox-I et Dac AK4490

le Mar 23 Déc 2014 - 13:30
Merci encore pour les infos Fab.

Moi comme tu sais, j'ai le Dual AK4399, peut-être supérieur à ton AK4490, je ne sais pas. Mais que le AK4490 soit supérieure à mon AK4399, j'en suis certain, de toute façon je veux m'acheter depuis longtemps le Cubox, j'attendais la patch sur Volumino comme annoncé sur leur forum, et c'est fait et concluant.

Donc moi j'attends juste que les fêtes passent et je commence à regarder. Mais c'est certain que je vais prendre le AK4399 de Diyinhk, quand qu'ils auront fait l'intrégration du xmos sur la carte.

Merci encore FAb.
avatar
Fab
Messages : 1053
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Server musical Cubox-I et Dac AK4490

le Mar 23 Déc 2014 - 13:52
Pour la version dual AK4490, il semble qu on peut acheter 2 pcbs de AK4490, les configurer en mono et brancher les 2 à la sortie dun xmos....
Fab
avatar
modDIY
Messages : 2629
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Server musical Cubox-I et Dac AK4490

le Mar 23 Déc 2014 - 13:56
Fab a écrit:Pour la version dual AK4490, il semble qu on peut acheter 2 pcbs de AK4490, les configurer en mono et brancher les 2 à la sortie dun xmos....
Fab

Oui j'avais lu. Mais un seul AK4490 vas certainement me satisfaire. Very Happy

Mais c'est bon à savoir. afro
avatar
modDIY
Messages : 2629
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Server musical Cubox-I et Dac AK4490

le Mar 23 Déc 2014 - 17:41
ModDIY a écrit:Merci encore pour les infos Fab.

Moi comme tu sais, j'ai le Dual AK4399, peut-être supérieur à ton AK4490, je ne sais pas. Mais que le AK4490 soit supérieure à mon AK4399, j'en suis certain, de toute façon je veux m'acheter depuis longtemps le Cubox, j'attendais la patch sur Volumino comme annoncé sur leur forum, et c'est fait et concluant.

Donc moi j'attends juste que les fêtes passent et je commence à regarder. Mais c'est certain que je vais prendre le AK4399 de Diyinhk, quand qu'ils auront fait l'intrégration du xmos sur la carte.

Merci encore FAb.

Salut fab, j'ai faite une petite boulette ici, je voulais plutôt écrire:

j'ai le Dual AK4399, peut-être supérieur à ton AK4399, je ne sais pas
avatar
Fab
Messages : 1053
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Server musical Cubox-I et Dac AK4490

le Ven 26 Déc 2014 - 9:07
Comme opamp de sortie, le AK4490 évaluation board de AKM utilise 2 single LME49710. Donc, le 49720 en dual doit être bon aussi.
Fab
avatar
modDIY
Messages : 2629
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Server musical Cubox-I et Dac AK4490

le Ven 26 Déc 2014 - 9:27
Fab a écrit:Comme opamp de sortie, le AK4490 évaluation board de AKM utilise 2 single LME49710. Donc, le 49720 en dual doit être bon aussi.
Fab

Oui dans leur evaluation board aussi du AK4399, ils utilisent le LME49710, c'est ce que j'ai aussi dans le mien. Dans un autre dac, le wm8741, javais sous-estimé ce opamp, mais il est bon, performant et musical. Le dual 49720 vas sonner pareil.

Fab j'aimerais que tu me redise quel opamp tu as utilisé dans ton autre dac, ak4399 avec entrée USB? J'aimerais l'essayer.
avatar
marcstpierre
Messages : 662
Date d'inscription : 16/02/2014
Age : 58
Localisation : vercheres

Re: Server musical Cubox-I et Dac AK4490

le Ven 26 Déc 2014 - 10:24
Bonjour fab, les régulateurs de tension chez diyink sont $50,chaque et il en faut trois,on peut acheter le même régulateur chez digikey pour $25 assemblés,crois-tu que sa pourrait faire?il manque un dissipateur de chaleur.
http://www.digikey.ca/product-search/en?FV=fff40028,fff8043c,fffc0128&k=TPS7A4700
avatar
Fab
Messages : 1053
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Server musical Cubox-I et Dac AK4490

le Ven 26 Déc 2014 - 12:31
ModDIY a écrit:
Fab a écrit:Comme opamp de sortie, le AK4490 évaluation board de AKM utilise 2 single LME49710. Donc, le 49720 en dual doit être bon aussi.
Fab

Oui dans leur evaluation board aussi du AK4399, ils utilisent le LME49710, c'est ce que j'ai aussi dans le mien. Dans un autre dac, le wm8741, javais sous-estimé ce opamp, mais il est bon, performant et musical. Le dual 49720 vas sonner pareil.

Fab j'aimerais que tu me redise quel opamp tu as utilisé dans ton autre dac, ak4399 avec entrée USB? J'aimerais l'essayer.
Opa827
Fab
avatar
Fab
Messages : 1053
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Server musical Cubox-I et Dac AK4490

le Ven 26 Déc 2014 - 12:46
marcstpierre a écrit:Bonjour fab, les régulateurs de tension chez diyink sont $50,chaque et il en faut trois,on peut acheter le même régulateur chez digikey pour $25 assemblés,crois-tu que sa pourrait faire?il manque un dissipateur de chaleur.
http://www.digikey.ca/product-search/en?FV=fff40028,fff8043c,fffc0128&k=TPS7A4700
Bonjour Marc,
Interessant ce que tu as trouvé. Par çontre, le circuit de digikey n'est qu un régulateur et ca prends une tension DC en entrée comparé à diyinhk ou ca inclu le redresseur de AC (avec double pont redresseur et gros condensateurs low ESR). Il faudrait donc que tu ajoutes cette partie....

Pour le heatsink, le pcb de digikey a une bonne couche de conducteur qui sert de fonction de heatsink, aussi comme ceux de diyinhk . Par contre, lorsque la tension d'entrée est élevée p/r à celle de sortie (différence entre les 2 voltages) et que le courant demandé est plus élevé, alors il faut ajouter un heatsink.
Sur le AK4490, pour le +/- 15vdc pour le opamp avec une tension dentree AC de15vac, le heatsink ne chauffe pas. Le 5vdc analog avec une tension AC de 9vac ne fait pas chauffer le heatsink non plus. Par contre, le heatsink du 3.3vdc pour le digital avec entrée AC de 9 vac chauffe, donc il est nécessaire.

En passant, si tu utilises ceux de diyinhk, alors ca prends 2 boards:( les boards de diyinhk ont 2 circuits par board):
+-12/15 vdc output
+5/+3.3vdv output

L'ajout d'un 2ieme 3.3vdc est optionnel et je ne l'ai pas fait pour ma part.

Fab
avatar
modDIY
Messages : 2629
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Server musical Cubox-I et Dac AK4490

le Ven 26 Déc 2014 - 14:09
Merci fab.
avatar
marcstpierre
Messages : 662
Date d'inscription : 16/02/2014
Age : 58
Localisation : vercheres

Re: Server musical Cubox-I et Dac AK4490

le Ven 26 Déc 2014 - 14:16
merci fab.
avatar
modDIY
Messages : 2629
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Server musical Cubox-I et Dac AK4490

le Sam 27 Déc 2014 - 22:00
Salut Fab,

Le modèle de Cubox, c'est lequel?:

Cubox i2 ou Cubox i2ex.

Je pose la question, car la grosse différence, le premier moins cher arrive avec le processeur GC880(2 core) et le deuxième avec le GC2000(2 core).
avatar
pinnocchio
Messages : 2344
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Server musical Cubox-I et Dac AK4490

le Sam 27 Déc 2014 - 22:18
Si je me souviens bien Fab a le quad core, c'est d'ailleurs ce modèle que je vais acheter.

A+
Do
avatar
modDIY
Messages : 2629
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Server musical Cubox-I et Dac AK4490

le Sam 27 Déc 2014 - 22:24
pinnocchio a écrit:Si je me souviens bien Fab a le quad core, c'est d'ailleurs ce modèle que je vais acheter.

A+
Do

Le quad core c'est le Cube i4Pro.

http://www.solid-run.com/product/cubox-i4pro/

Pourtant fab mentionne bien le Cube i2??
