Ma version de clown du HDAM de Marantz...

le Lun 5 Jan 2015 - 20:33
J'ai eu une petite crise de..............DIY.....en fin de semaine.
J'avais un pcb stéréo pour un module clone de HDAM de Marantz de Jimsaudio depuis un bon bout de temps. J'aime le design car c'est une entrée jfet "Folded cascode" (2 étages électriquement mais comme un seul dans le domaine des pôles de fréquences). Le opamp AD797 a aussi ce principe mais avec entrée bipolaire au lieu de jfet. L'étage de sortie du HDAM est aussi à jfet.



 http://www.ebay.com/itm/J-FET-input-discrete-opamp-high-current-amplifier-stereo-PCB-/321023306103?pt=US_Home_Audio_Amplifiers_Preamps&hash=item4abe7ae977



Il semble qu'il y ait eu plusieurs versions du module HDAM (Hyper Dynamic Amplifier Module) et çelle que jai semble avoir été incluse comme preampli dans l'ampli integré Marantz MA-9S2. Voir autre thread sur ce forum sur un clone de l'étage de puissance de cet ampli.

Pour ceux qui me connaissent, j'aime bien faire des modifications en espérant de les améliorer...donc j'ai changé la polarisation car j'aime utilîser les jfet a plus haut courant pour profiter de leur caractéristique qui ressemble plus à une  "triode" selon Pass  Labs. En passant, çe nest pas un kit mais seulement un pcb que Jimaudio vend. Les jfet sont très difficiles à obtenir et les mesurer pour faire ensuite la bonne polarisation n'est peut-être pas donné à tous les non-initiés....

J'avais aussi des modules de régulation de power supply dans mon inventaire ainsi qu'un transfo. Jai inclu un pot Panasonic télécommandé (mais cette fonction ne marche plus...commande en Chine...).

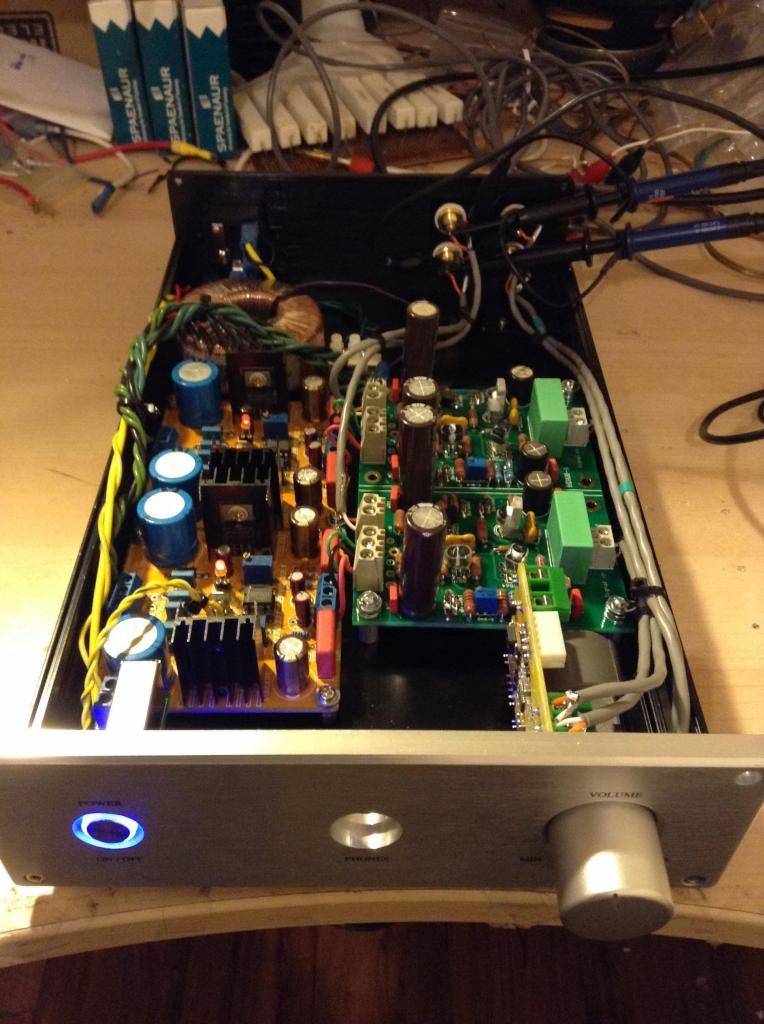

Voici quelques photos:

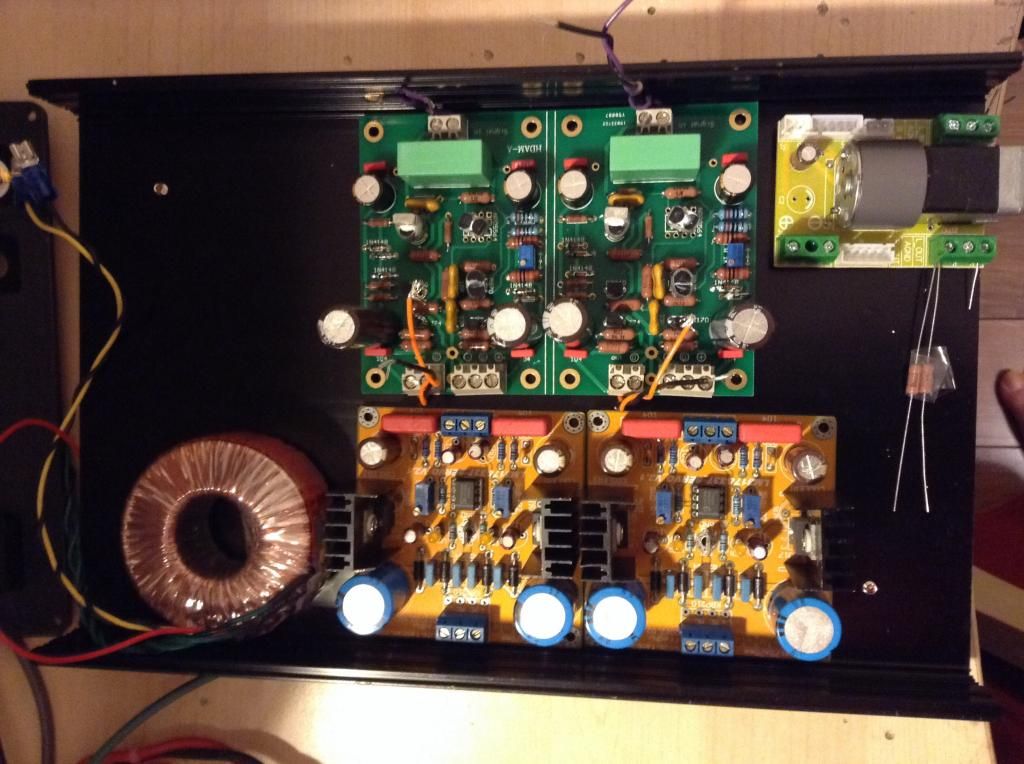

Module stéréo assemblé du HDAM plus haut:






Le DC offset est ajustable a moins de 300uv sans trop de difficulté.

Je suis en train de le "roder" mais jusqu'à maintenant je peux dire que ca semble intéressant...

Fab
avatar
Sloop
Messages : 254
Date d'inscription : 22/04/2013
Localisation : Granby

Re: Ma version de clown du HDAM de Marantz...

le Mar 6 Jan 2015 - 2:14
Salut Fab,

Beau travail, effectivement on sait que tu va bidouiller ces PCB pour en tirer le maximum.
Un circuit Marantz monter et modifié comme tu sais le faire, ça ne peux que superbement bien sonner.
Ça va être à entendre....

A+  Pierre
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du HDAM de Marantz...

le Mar 6 Jan 2015 - 7:43
Merci Sloop!
En espérant qu'il y aura une autre journée DIY cette année au printemps, je ne manquerai pas de vous faire écouter ca si pas d'autres occasions avant....
Fab
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du HDAM de Marantz...

le Jeu 8 Jan 2015 - 0:26
On dirait qu'il y a juste Sloop qui semble porter un intérêt pour les produits Marantz....

Fab
avatar
pinnocchio
Messages : 2418
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ma version de clown du HDAM de Marantz...

le Jeu 8 Jan 2015 - 0:38
OMG! Je viens juste de voir ce thread! Super intéressant!!! Fab, faut que tu apporte ça che nous ou j'irai chez toi pour l'écoute.

Laisse-nous savoir comment ça sonne comparativement au OpFab01-AMB

A+
Do
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du HDAM de Marantz...

le Jeu 8 Jan 2015 - 0:44
Merci de l'intérêt. Pas de problème pour te faire écouter . Pour la comparaison initiale au Opfab01-AMB peut-être demain soir... Je te tiens au courant.
Fab
avatar
pinnocchio
Messages : 2418
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ma version de clown du HDAM de Marantz...

le Jeu 8 Jan 2015 - 2:51
Fab,

Y-a-t-il beaucoup de modifs à apporter au PCB de Jims pour obtenir cette version?

A+
Do
avatar
modDIY
Messages : 2709
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Ma version de clown du HDAM de Marantz...

le Jeu 8 Jan 2015 - 11:36
Fab a écrit:On dirait qu'il y a juste Sloop qui semble porter un intérêt pour les produits Marantz....

Fab
Non non pas du tout, jaime le son Marantz, en ce moment je ne jure que par mon ampli Marantz clone, il est devant mon Goldmund Mimesis 29 clone.

Je ne parles pas ceux des annees 70 hypers colores et boomy et encore moins '80.
avatar
NyxOne
Messages : 193
Date d'inscription : 28/03/2013
Age : 36
Localisation : Nicolet

Re: Ma version de clown du HDAM de Marantz...

le Jeu 8 Jan 2015 - 16:07
Fab a écrit:On dirait qu'il y a juste Sloop qui semble porter un intérêt pour les produits Marantz....

Fab

Nope! J'adore les Marantz aussi!

Personnellement j'écris pas beaucoup dans les "Thread" d'ampli car j'y connais rien! Je ne peu donc pas développer beaucoup sur ta réalisation hormis le fait que c'est impeccable! Smile

Un jour, lorsque mes enfants seront plus grand et que j'aurai un peu plus de temps libre je vais surement me lancer dans la construction d'ampli et à ce moment là je vais être beaucoup plus actifs et je vais probablement avoir beaucoup de question! Smile

Au fait, ça développement combien de Watt ?

Edit : Y'as pas de radiateur ton ampli ou c'est moi qui est aveugle ?

Chuck
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du HDAM de Marantz...

le Jeu 8 Jan 2015 - 22:26
pinnocchio a écrit:Fab,

Y-a-t-il beaucoup de modifs à apporter au PCB de Jims pour obtenir cette version?

A+
Do
Ajout d'une diode en serie avec les 2 deja existantes et changement de toutes les valeurs résistances pour s'ajuster aux jfet disponibles et a mon critère de courant élevé.  Donc, pas vraiment dur a faire.
En fait, les valeurs du schéma inclu de Jimsaudio ne sont que pour un range de valeur de IDsS pour les

Fab
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du HDAM de Marantz...

le Jeu 8 Jan 2015 - 22:29
ModDIY a écrit:
Fab a écrit:On dirait qu'il y a juste Sloop qui semble porter un intérêt pour les produits Marantz....

Fab
Non non pas du tout, jaime le son Marantz, en ce moment je ne jure que par mon ampli Marantz clone, il est devant mon Goldmund Mimesis 29 clone.

Je ne parles pas ceux des annees 70 hypers colores et boomy et encore moins '80.
Le circuit HDAM fait partie de L'ampli integré de Marantz dont provient ton clone qui lui est la section de l'ampli de puissance....

Fab
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du HDAM de Marantz...

le Jeu 8 Jan 2015 - 22:38
NyxOne a écrit:
Fab a écrit:On dirait qu'il y a juste Sloop qui semble porter un intérêt pour les produits Marantz....

Fab

Nope! J'adore les Marantz aussi!

Personnellement j'écris pas beaucoup dans les "Thread" d'ampli car j'y connais rien! Je ne peu donc pas développer beaucoup sur ta réalisation hormis le fait que c'est impeccable! Smile

Un jour, lorsque mes enfants seront plus grand et que j'aurai un peu plus de temps libre je vais surement me lancer dans la construction d'ampli et à ce moment là je vais être beaucoup plus actifs et je vais probablement avoir beaucoup de question! Smile

Au fait, ça développement combien de Watt ?

Edit : Y'as pas de radiateur ton ampli ou c'est moi qui est aveugle ?

Chuck
Salut NyxOne

Je te comprends car moi-même je n'y connais pas grand chose en haut-parleurs où tu sembles bien ty connaître ....
c'est un pre-ampli et pas un ampli de puissance. Ca n'alimente pas un haut-parleur mais un ampli. Donc, ca ne donne pas beaucoup de courant, donc pas de chaleur donc pas de radiateur. Pour un preampli , on ne parle pas de watt mais  plutôt de:
Gain = 3
Impédance dentree = 47k ohm (sans le pot actuel de 50k ohms)
Type voltage feed-back
Voltage output max=  10vac peak

Fab
avatar
NyxOne
Messages : 193
Date d'inscription : 28/03/2013
Age : 36
Localisation : Nicolet

Re: Ma version de clown du HDAM de Marantz...

le Ven 9 Jan 2015 - 8:15
Fab a écrit:
NyxOne a écrit:
Fab a écrit:On dirait qu'il y a juste Sloop qui semble porter un intérêt pour les produits Marantz....

Fab

Nope! J'adore les Marantz aussi!

Personnellement j'écris pas beaucoup dans les "Thread" d'ampli car j'y connais rien! Je ne peu donc pas développer beaucoup sur ta réalisation hormis le fait que c'est impeccable! Smile

Un jour, lorsque mes enfants seront plus grand et que j'aurai un peu plus de temps libre je vais surement me lancer dans la construction d'ampli et à ce moment là je vais être beaucoup plus actifs et je vais probablement avoir beaucoup de question! Smile

Au fait, ça développement combien de Watt ?

Edit : Y'as pas de radiateur ton ampli ou c'est moi qui est aveugle ?

Chuck
Salut NyxOne

Je te comprends car moi-même je n'y connais pas grand chose en haut-parleurs où tu sembles bien ty connaître ....
c'est un pre-ampli et pas un ampli de puissance. Ca n'alimente pas un haut-parleur mais un ampli. Donc, ca ne donne pas beaucoup de courant, donc pas de chaleur donc pas de radiateur. Pour un preampli , on ne parle pas de watt mais  plutôt de:
Gain = 3
Impédance dentree = 47k ohm (sans le pot actuel de 50k ohms)
Type voltage feed-back
Voltage output max=  10vac peak

Fab

Dak! Ça explique bien des choses! Smile

Merci pour les explications!

Chuck
avatar
pinnocchio
Messages : 2418
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ma version de clown du HDAM de Marantz...

le Ven 9 Jan 2015 - 9:58
Fab a écrit:

Le circuit HDAM fait partie de L'ampli integré de Marantz dont provient ton clone qui lui est la section de l'ampli de puissance....

Fab

Donc si je comprend bien, dans la version originale du Marantz MA-9S2, le circuit HDAM y est présent, mais absent dans la version clone, qui lui a seulement la section amplification, c'est bien ça?

A+
Do
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du HDAM de Marantz...

le Ven 9 Jan 2015 - 19:17
A
pinnocchio a écrit:
Fab a écrit:

Le circuit HDAM fait partie de L'ampli integré de Marantz dont provient ton clone qui lui est la section de l'ampli de puissance....

Fab

Donc si je comprend bien, dans la version originale du Marantz MA-9S2, le circuit HDAM y est présent, mais absent dans la version clone, qui lui a seulement la section amplification, c'est bien ça?

A+
Do
Tu as tres bien compris.
Fab
avatar
modDIY
Messages : 2709
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Ma version de clown du HDAM de Marantz...

le Ven 9 Jan 2015 - 22:32
Fab a écrit:A
pinnocchio a écrit:
Fab a écrit:

Le circuit HDAM fait partie de L'ampli integré de Marantz dont provient ton clone qui lui est la section de l'ampli de puissance....

Fab

Donc si je comprend bien, dans la version originale du Marantz MA-9S2, le circuit HDAM y est présent, mais absent dans la version clone, qui lui a seulement la section amplification, c'est bien ça?

A+
Do
Tu as tres bien compris.
Fab

Le  Marantz MA-9S2 est un mono-bloc à 12K$ la paire.

Aussi on retrouve le circuit HDAM dans les lecteurs CD à partir de 399$, ou dans des amplificateurs intégrés comme le Marantz PM6005 à 699$ (45w/c).
avatar
modDIY
Messages : 2709
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Ma version de clown du HDAM de Marantz...

le Sam 10 Jan 2015 - 11:30
Fab a écrit:
ModDIY a écrit:
Fab a écrit:On dirait qu'il y a juste Sloop qui semble porter un intérêt pour les produits Marantz....

Fab
Non non pas du tout, jaime le son Marantz, en ce moment je ne jure que par mon ampli Marantz clone, il est devant mon Goldmund Mimesis 29 clone.

Je ne parles pas ceux des annees 70 hypers colores et boomy et encore moins '80.
Le circuit HDAM fait partie de L'ampli integré de Marantz dont provient ton clone qui lui est la section de l'ampli de puissance....

Fab

Merci encore de la précision Fab, ben oui mon clone n'est pas un clone parfait du MA-9S2 à 12K$ US, mais il reste que c'est un amplificateur de type 'Current feedback', et aussi tu demandais si il avait juste sloop qui semblait porter un intérêt pour les produit Marantz. Razz
avatar
pinnocchio
Messages : 2418
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ma version de clown du HDAM de Marantz...

le Lun 12 Jan 2015 - 10:25
Salut Fab,

As-tu eu le temps de faire quelques écoutes?

A+
Do
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du HDAM de Marantz...

le Mar 13 Jan 2015 - 0:28
pinnocchio a écrit: pirat pirat Salut Fab,

As-tu eu le temps de faire quelques écoutes?

A+
Do
Salut Pinnocchio

Oui jai fait quelques ecoutes comparatives.
Le OPFab-01-AMB ressemble un peu a ma version de HDAM mais est aussi différent....
Le OPFFab01 est assez velouté et le HDAM aussi....Par contre, le HDAM est peut-être un peu plus analytique....mais je suis pas sur de bien d'écrire la difference....il me faudrait de l'aide de volontaires sur ce forum....Razz
Jai aussi un hum de ligne qui est du a mon pot de volume qui fait une boucle de ground avec mon power supply.
J'attends bientôt un nouveau pot digital pour le remplacer.
Fab
avatar
pinnocchio
Messages : 2418
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Ma version de clown du HDAM de Marantz...

le Mar 20 Jan 2015 - 22:11
Comment as-tu réglé ton problème de hum?

A+
Do
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Ma version de clown du HDAM de Marantz...

le Mer 21 Jan 2015 - 0:30
pinnocchio a écrit:Comment as-tu réglé ton problème de hum?

A+
Do
En reduisant considérablement l'effet de la boucle de ground causé par le lien de 2 ground left et right sur le pot de volume en introduisant un short entre les grounds des 2 canaux en amont sur les power supplies....

Fab
