Amplificateur USSA: Dans le ventre de la bête - construction par Pinnocchio

le Dim 8 Nov 2015 - 22:37
Salut à tous!

Bon bien puisque j'ai terminé mes modules et que le rodage de ceux-ci avance à grands pas, je voulais vous faire part des étapes de ma construction et des joies du DIY!

Je voulais en premier lieu remercier Fab pour son immense contribution au sein du merveilleux monde DIY. Depuis plusieurs années il apporte des constructions et designs originaux, mais non seulement le fait-il par pur plaisir mais le fait de partager avec tous est d'autant plus généreux. Nous savons tous que nos métiers sont souvent différents de ce que nous faisons sur ce forum (par pour tous bien sûr mais la plupart) et que les heures données gratuitement à l'épanouissement de toute cette belle communauté est largement apprécié. Ceux qui en bénéficient sont nous tous et cela grâce à des gens comme Fab qui poussent plus loin et mettent la barre très haute dans leurs conceptions et par la suite nous en font profiter GRATUITEMENT!!! Un gros merci Fab!  cheers

Ceci dit, voici ma réalisation, dans le ventre de la bête!! Very Happy

Pour commencer, j'ai assemblé les CCS pour ensuite les tester sur un breadboard, ce qui rend la tâche plus facile.

Premier CCS assemblé! Hourra!!



Ensuite la première paire complétée, les autres suivront après avoir assemblé et testé le premier ampli au complet



Ici, le test des CCS pour m'assurer qu'ils fonctionnent correctement avant de les insérer dans le circuit



Ici, le début du montage des PCBs... Je voulais prendre plein de photo, mais quand on est parti c'est difficile de s'arrêter! Hehe
Veuillez noter que j'ai dû déplacer le MKP Wima car il était trop loin des lettre "In" et "Gnd" et nuisait au montage des condensateurs qui seront insérés dans la position des résistances 10R juste en haut. J'ai donc déplacé plus bas. Le manuel le mentionnait, je n'avais pas pris le temps de lire... Un cas de RTFM...  Laughing



Ici, le montage est presque terminé, côté de l'entrée audio, des ajustement de DC offset et polarisation.



Côté de la sortie de HP et de l'alimentation, des CCS...



Un vue de profil avec les deux CCS ajoutés et fonctionnels.



Vue du dessus



Il ne faut surtout pas oublier de lier les pattes des condos sous le PCB, celles-ci seront par la suite reliées au "gnd" du PSU directement. A noter que les PCBs vont être nettoyés complètement au final.




Au tout début du montage, j'utilisais ce transfo de 400VA avec le PSU de Mirand Audio qui donnait un bon résultat mais pas nécessairement le voltage que je voulais et le PSU ne me permettait pas de faire un CRC sans y faire de modifications majeures, sans compter qu'il n'utilisait qu'un seul pont de diodes en discret, je préfère de beaucoup le double pont pour l'isolation qu'il procure avec le 0Vac au 0Vdc.



J'ai donc au final opté pour le transfo de rechange que j'avais de mon projet Classe A ExtremA (qui n'est pas terminé encore..). Celui-ci me donnait +/-26Vdc après rectification et CRC, en plein ce que je voulais... Par contre, je n'étais pas certain car puisque une alimentation stéréo est excellente lorsque bien conçue, elle n'est pas toujours aussi silencieuse et en théorie pourrait ne pas offrir une aussi bonne séparation qu'un double mono, je dis bien en théorie... J'ai donc pris une chance pour comparer avec ce que Fab avait déjà, c'est-à-dire, le silence total sur des HP de 91dB d'efficacité, l'oreille sur le tweeter, médium ou woofer, tous totalement absent de bruit, souffle ou quoi que ce soit, on croirait l'ampli éteint! Avec la config du PSU ci-bas et un seul transfo j'ai obtenue le même résultat!!

Donc, PSU de Jims Audio que j'avais déjà mais j'ai modifié les quatre capas Cornell Dubelier de 15000uF pour des 39000uF (ESR de 15 et 8A de ripple), des dissipateurs sur les ponts de diodes car ils chauffaient trop, un R de 0.22 10W. Les résistances sont supposées être à J2 et J1 mais elles étaient trop grandes alors je les ai mises sous le PCB.

Vous pouvez trouver ce PSU en kit de base chez Jims Audio ICI. Ils ont aussi juste le PCB ICI





A+
Do


Dernière édition par pinnocchio le Dim 8 Nov 2015 - 22:51, édité 1 fois
avatar
pinnocchio
Messages : 2400
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Amplificateur USSA: Dans le ventre de la bête - construction par Pinnocchio

le Dim 8 Nov 2015 - 22:48
Salut,

La suite! hehe

Ici, je commençais les tests, mesures du premier module



Test du deuxième module avec mon dissipateur fromage suisse!



Comme j'expliquais plus haut, au tout début, lors de mes premières écoutes, j'utilisais un seul transfo avec deux PSUs, voir image ci-bas



Cette configuration me donnait un hum très fort, mais en général, les gens utilisent un seul transfo avec un seul PSU, pas comme j'ai fait en haut. Je sais pas si c'est à cause que le point de raccord des deux PSU n'était pas central ou égal des deux côtés mais ceci n'était vraiment pas bon... J'ai donc changé ma config et enlevé un des deux PSU et branché les deux amplis sur un PSU unique et voilà, c'était le silence total!!! Comme celui de Fab. J'étais très heureux du résultat!

Eh bien, depuis ce temps, j'ai 3-4 heures d'écoute et plus d'une vingtaines d'heures de burn-in. Cet ampli ne cesse de m'étonner!

Voir mes premières impressions et CR ICI et ICI

Alors c'est où j'en suis avec cet ampli, me reste à assembler le tout dans un boitier assez grand pour faire "fitter" mes composantes!

Je vous tiens au courant!

A+
Do
avatar
Project16
Messages : 667
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: Amplificateur USSA: Dans le ventre de la bête - construction par Pinnocchio

le Lun 9 Nov 2015 - 7:47
Salut Pinnocchio!

Sais tu que c'est ton commentaire sur les qualités de cet amplificateur qui m'a quasiment décidé à le réaliser, c'est par la suite quand j'ai lu que Fab préférait son rendu sonore au F5 et au Super Hiraga que j'ai finis par me dire qu'il fallait que je le fasse.
Cet amplificateur parait simple à faire de premier abord comme çà mais s'avère bien plus délicat à construire en fait (disons pour moi).
J'ai suivi pas à pas tes posts et les photos montre que tu as pris beaucoup de soins à sa fabrication car maintenant je sais les quelques difficultés qu'il y à.
Et comme tu dis il faut remercier Fab et dire qu'il aide vraiment beaucoup car il n'y à pas que le visible sur le forum mais également les échanges par messagerie.

Bravo belle réalisation et j'attends de voir cet amplificateur complètement finalisé.
avatar
pinnocchio
Messages : 2400
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Amplificateur USSA: Dans le ventre de la bête - construction par Pinnocchio

le Lun 9 Nov 2015 - 12:20
Merci Project16,

Oui, moi aussi j'ai été très impressionné par ce petit amplificateur! Assez pour temporairement mettre mes autres projets en attente afin de le réaliser avant de terminer ce que j'avais commencé.

Ton projet semble bien avancer toi aussi alors bientôt tu auras de la belle musique!

A+
Do
avatar
Fab
Messages : 1082
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Amplificateur USSA: Dans le ventre de la bête - construction par Pinnocchio

le Mar 17 Nov 2015 - 0:17
Salut Pinnocchio

Es-tu encore satisfait du son obtenu?
Le beau boitîer , cèst pour quand?

Fab
avatar
pinnocchio
Messages : 2400
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Amplificateur USSA: Dans le ventre de la bête - construction par Pinnocchio

le Mer 18 Nov 2015 - 23:16
Fab a écrit:Salut Pinnocchio

Es-tu encore satisfait du son obtenu?
Le beau boitîer , cèst pour quand?

Fab

Salut Fab,

Oui, je suis toujours aussi satisfait et plus encore!! Un beau bijou!

Je suis en train de travailler sur un design de boitier, ça devrait être beau selon moi mais on verra au final!

A+
Do
avatar
Project16
Messages : 667
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: Amplificateur USSA: Dans le ventre de la bête - construction par Pinnocchio

le Jeu 19 Nov 2015 - 6:07
pinnocchio a écrit:
Fab a écrit:Salut Pinnocchio

Es-tu encore satisfait du son obtenu?
Le beau boitîer , cèst pour quand?

Fab

Salut Fab,

Oui, je suis toujours aussi satisfait et plus encore!! Un beau bijou!

Do
Voilà qui me motive encore plus! Wink
avatar
pinnocchio
Messages : 2400
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Amplificateur USSA: Dans le ventre de la bête - construction par Pinnocchio

le Mer 20 Jan 2016 - 1:27

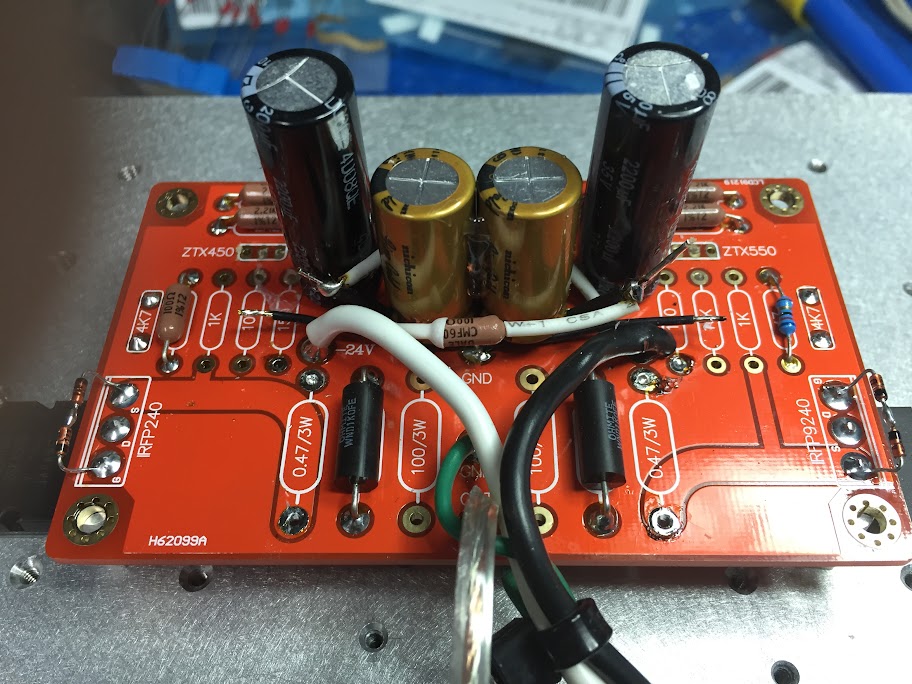

Bon bien j'ai finalement fabriqué les nouvelles CCS avec un Jfet J112 et le potentiomètre. C'est tellement facile d'ajustement et si précis que j'en suis mort de rire!!!! Sans blague!
