Moniteur 1 1/2 voies

le Mar 29 Mar 2016 - 16:22
Salut Gang,

ça fait longtemps que je n'ai pas fait quelque chose...en terme de produit audio...et bien voilà un petit projet qui sera constitué de produits...de mon garage... clown

J'ai des sb29 (tweeter) que j'avais enlever de mes 3W melody qui me restait et, par entousiasme de ce que m'avais donné mes Tanto, j'avais une paire de SF W17RC-38-4 neuf dans l'emballage caché quelque part.

Alors voici le concept; un petit moniteur 1 1/2 voies. Un condo sur le tweeter et ...rien sur le woofer ( on verra plus tard si on doit le filtrer différemment)

Selon le tableau de Solen, ce woofer serait en 4ième ordre Butterworth avec un volume de 8L pour un F3 de 65Hrz. Je vais batir un caisson de 6'' de large par 16'' de haut x 12 de profond...ce qui me donnera un volume de +- 18 litres...

Je veut tenter d'utiliser le principe que Tony Gee utilise fréquemment; remplir le fond, le haut et le bas par de planchettes de différentes hauteurs pour créer une sorte de Quadratic Residue Diffusor ...de cette façon je remplirai la boite pour la ramener à -+ 8L ...et de cette façon ça élimine les coins intérieur ( les standing waves ...?)

Hier j'ai fait le baffle qui sera constitué de plywood Russe de 1 1/4 d'épaisseur....le reste sera en MDF ...à suivre...alors là je dois aller en acheter!!

Ah oui aussi...il faudrait leur trouver un nom; des suggestions? sunny

avatar
Pierre666
Messages : 304
Date d'inscription : 28/03/2013

Re: Moniteur 1 1/2 voies

le Jeu 31 Mar 2016 - 9:23
alors voici les plans

avatar
mtlsir
Messages : 240
Date d'inscription : 21/03/2015
Localisation : farnham

Re: Moniteur 1 1/2 voies

le Ven 1 Avr 2016 - 18:58
Salut Pierre, c'est un projet bien intéressant, une question me viens en tête, tout les bout de mdf coupés en biseau à l'intérieur de ton caisson servent-t-ils seulement à réduire le volume interne pour le woofer ou ils on une autre utilité?
avatar
mtlsir
Messages : 240
Date d'inscription : 21/03/2015
Localisation : farnham

Re: Moniteur 1 1/2 voies

le Ven 1 Avr 2016 - 20:55
Je viens de relire ton premier message, pas la peine de me répondre Laughing
avatar
Pierre666
Messages : 304
Date d'inscription : 28/03/2013

Re: Moniteur 1 1/2 voies

le Lun 4 Avr 2016 - 11:43
Bonjour,

Alors samedi je suis passé chez PM et j'ai acheté une feuille de MDF 3/4. J'ai finalement pu me sauver de mes enfants dimance vers 16hrs pour faire le débitage...

Hier soir j'ai fait l'assemblage quasi complète d'une enceinte...ce soir je complètera  la deuxième...

Je vous met des photos ce soir...
avatar
Pierre666
Messages : 304
Date d'inscription : 28/03/2013

Re: Moniteur 1 1/2 voies

le Mer 13 Avr 2016 - 14:00
J'ai terminé d'assemblé les 2 boites et coller le baffle en place. Hier soir j'ai eu le temps d'en filer une et, comme d"habitude je l'ai testé...à 23h05!!!!!!!!!

C'est toujours comme ça que ça arrive...

Je vais poster des images demain....
avatar
pinnocchio
Messages : 2344
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Moniteur 1 1/2 voies

le Jeu 14 Avr 2016 - 8:40
Cool! J'ai bien hâte de voir les photos et de connaitre tes impressions!

A+
Do
avatar
Pierre666
Messages : 304
Date d'inscription : 28/03/2013

Re: Moniteur 1 1/2 voies

le Ven 15 Avr 2016 - 10:05

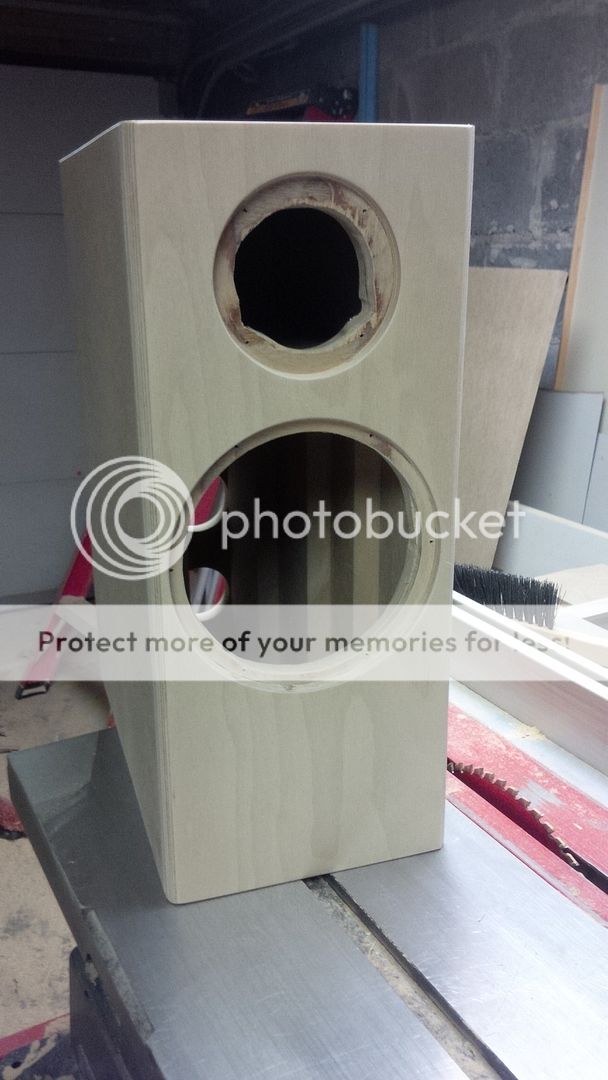

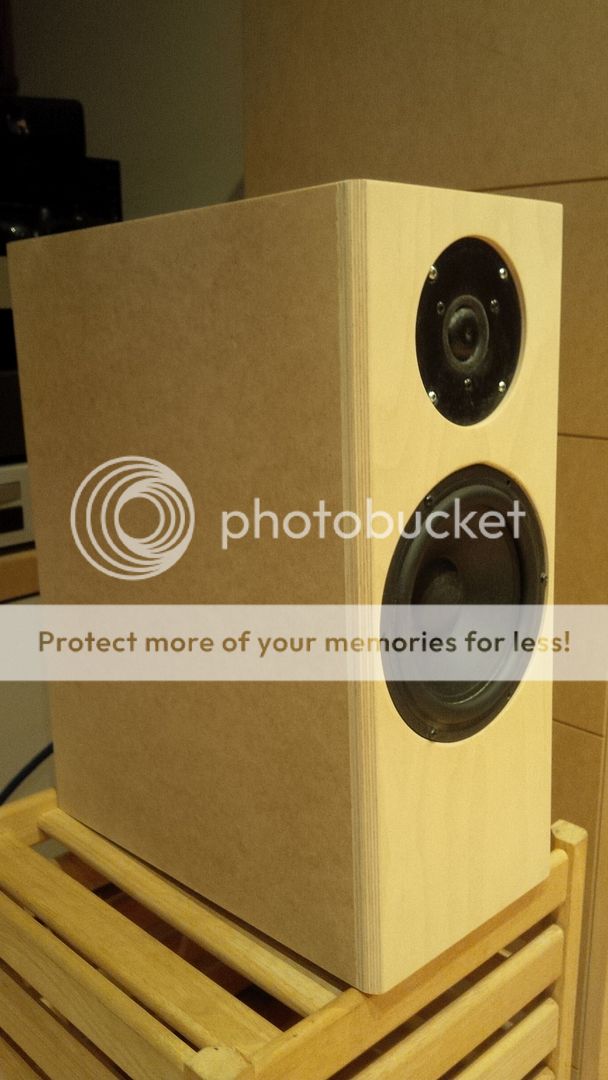

alors voilà...






avatar
jeeracing
Messages : 493
Date d'inscription : 26/03/2013
Age : 33
Localisation : Ste-Marguerite

Re: Moniteur 1 1/2 voies

le Ven 15 Avr 2016 - 21:54
Beau travail beau format de caisson aussi Smile

_________________
Hz So Good !
avatar
Pierre666
Messages : 304
Date d'inscription : 28/03/2013

Re: Moniteur 1 1/2 voies

le Mar 19 Avr 2016 - 10:07

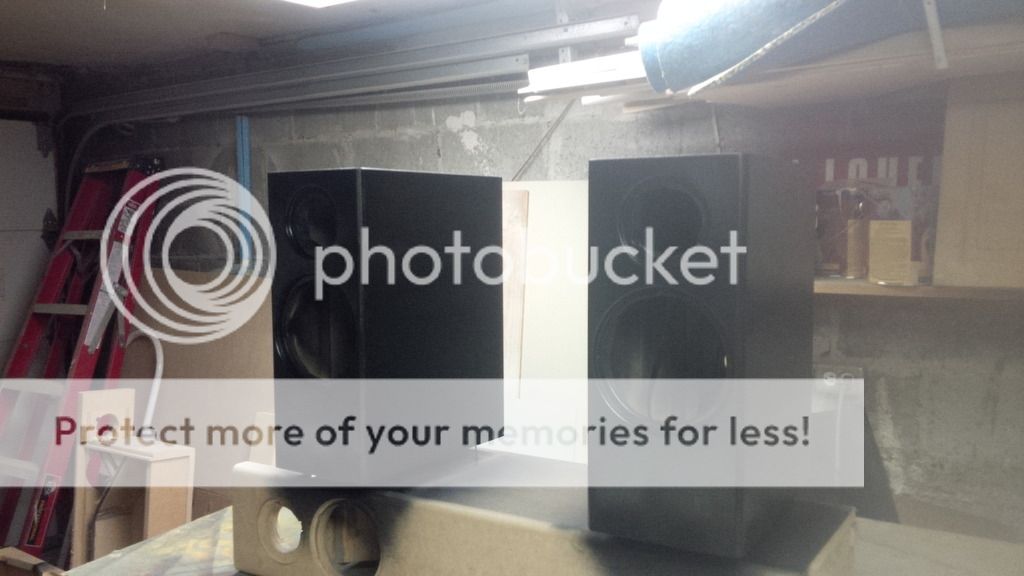

La photo n'est pas bonne mais mon concept est '' keep it simple''...en noir mat.

avatar
Pierre666
Messages : 304
Date d'inscription : 28/03/2013

Re: Moniteur 1 1/2 voies

le Lun 25 Avr 2016 - 9:42
Et bien voilà...ça chante!!! Very Happy

Je voudrais dire que je suis surpris du son mais non...c'est ce à quoi je m'attendais. Mes Tanto me revienne sous un format tablette...

Je n'ai pas mis beaucoup de  damping à l'intérieur; En haut, bas et au fond, j'ai seulement mis de la membrane à toiture et du foam corregulated (Conv Foam 30mm) et j'ai commencé mes écoutes comme ça.

Le port est à 6'' 1/4 ce qui devrait donner un tuning de +- 65hrz ( selon les charts de Solen)

Je dois dire que c'est pour le moment une enceinte '' in your face'' hyper rapide, timbre clair et très défini, image large et musclée. Bien que le fait que l'on ne descent pas dans les 40hrz c'est limité mais c'était pas le but de l'exercise, au besoin un sub pourrait compléter le tout.

Tous les favoris sonnent extrèmement bien mais une petit truc me titille...les mediums aigus, ceux générés par le full range du woofer viennent nous aggresser l'oreille un peu...pas tout le temps mais quand on met le doigt sur LA NOTE...

Monsieur Solen m'avais dit que la laine de polyester a une propriété d'absorbtion...j'en ai alors essayons...j'ai prix 2 pièces de laines coupées en carrés et j'ai mis ça derrière le woofer...pour le moment ça semble atténué l'agressivité de l'enceinte...je vais laissé ça, question d'attendre que la membrane se rode correctement..J'imagine que ça aussi va jouer sur le la couleur du son de l'enceinte...pour le moment je les laisse jouer toute la journée pour le accélérer le rodage et...ça tient compagnie à mon chien.. rendeer


avatar
jeeracing
Messages : 493
Date d'inscription : 26/03/2013
Age : 33
Localisation : Ste-Marguerite

Re: Moniteur 1 1/2 voies

le Lun 25 Avr 2016 - 20:17
beau travail Pierre666. Pour l'agressivité du medium haut, as tu déja essayé un 12db sur ce driver?  Ton but est peut etre de rester en fullrange mais des fois que.

_________________
Hz So Good !
avatar
Pierre666
Messages : 304
Date d'inscription : 28/03/2013

Re: Moniteur 1 1/2 voies

le Mar 26 Avr 2016 - 9:33
Merci Jee,

C'est en plein ça, je voulais garder le son du full range qui est la raison principale du choix de ce driver...avec la laine que j'ai mis derrière le woofer, ça semble faire la job , ça semble atténuer le son qui me titillait. Je vais continuer mes tests pour voir si ça marche partout... Rolling Eyes
avatar
jeeracing
Messages : 493
Date d'inscription : 26/03/2013
Age : 33
Localisation : Ste-Marguerite

Re: Moniteur 1 1/2 voies

le Mar 26 Avr 2016 - 20:31
Super, bonne chance dans les tests.

_________________
Hz So Good !
avatar
Pierre666
Messages : 304
Date d'inscription : 28/03/2013

Re: Moniteur 1 1/2 voies

le Ven 29 Avr 2016 - 15:24
Salut Gang,

Je dois le dire....je suis vraiment content du résultat. Une construction simple et un résultat plus qu'intéressant en terme de son. Si ce n'est pour le fait qu'ils ne descendent pas très bas, pour le reste c'est réussi...

Je ne pense plus entendre l'agressivité des hautes faites par le woofer mais je me demande si y mettre une petit induction de 1 mH sur le woofer enrayerait pas ça définitivement ?...Qu'en dites vous ?
avatar
jeeracing
Messages : 493
Date d'inscription : 26/03/2013
Age : 33
Localisation : Ste-Marguerite

Re: Moniteur 1 1/2 voies

le Sam 30 Avr 2016 - 8:30
A mon avis j'irais avec une bobine de plus faible valeur, disons entre 0.18 a 0.5 max.  Sinon ça risque de couper trop bas et tuer l'efficacité du mid-haut

_________________
Hz So Good !
avatar
modDIY
Messages : 2636
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Moniteur 1 1/2 voies

le Sam 30 Avr 2016 - 17:49
Pierre666 a écrit:Salut Gang,

Je dois le dire....je suis vraiment content du résultat. Une construction simple et un résultat plus qu'intéressant en terme de son. Si ce n'est pour le fait qu'ils ne descendent pas très bas, pour le reste c'est réussi...

Je ne pense plus entendre l'agressivité des hautes faites par le woofer mais je me demande si y mettre une petit induction de 1 mH sur le woofer enrayerait pas ça définitivement ?...Qu'en dites vous ?

Salut Pierre,

Bravo pour cette nouvelle réalisation.  Very Happy

Puis-je te donner un petit conseil ??
avatar
Pierre666
Messages : 304
Date d'inscription : 28/03/2013

Re: Moniteur 1 1/2 voies

le Dim 1 Mai 2016 - 22:05
Salut Mod,

Tu le sais, tous les conseils sont toujours bienvenus!!!

Merci
avatar
modDIY
Messages : 2636
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Moniteur 1 1/2 voies

le Dim 1 Mai 2016 - 22:53
Salut Pierre,
Tu pourrais prendre tes propres mesures avec un micro, et ainsi avoir une meilleure idée de ce qui se passe.
avatar
Pierre666
Messages : 304
Date d'inscription : 28/03/2013

Re: Moniteur 1 1/2 voies

le Lun 2 Mai 2016 - 9:18
Oui tu as raison.
avatar
Pierre666
Messages : 304
Date d'inscription : 28/03/2013

Re: Moniteur 1 1/2 voies

le Lun 2 Mai 2016 - 15:15
Mais puisque je ne suis pas équipé pour faire ça alors elles vont rester comme ça...très appréciable quand même! Cool
avatar
AV_Freak
Messages : 255
Date d'inscription : 19/10/2014
Age : 12

Re: Moniteur 1 1/2 voies

le Lun 2 Mai 2016 - 21:27
Salut,

Très beau projet !

La spec. de ton woofer indique un peak de +5db centré a 5KHz, tu aurais possiblement besoin d'un simple 'notch filter' c'est normal que ça s'entend surtout qu'à 5KHz tu as possiblement aussi ton tweeter donc beaucoup trop de gain à 5KHz.

My 2 cents Cool

A+
AV Freak
avatar
Pierre666
Messages : 304
Date d'inscription : 28/03/2013

Re: Moniteur 1 1/2 voies

le Mar 3 Mai 2016 - 9:19

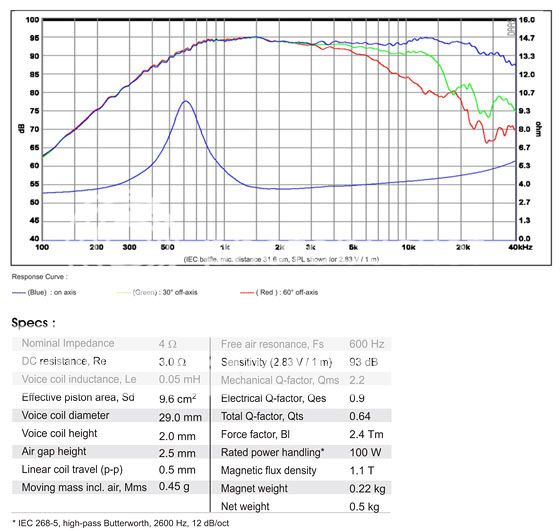

J'ai mis un condo de 6.8 sur le tweeter...la même recette que ma Tanto. Je ne sais pas ou la coupure aboutit mais voici le graphe.

avatar
modDIY
Messages : 2636
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Moniteur 1 1/2 voies

le Mar 3 Mai 2016 - 11:26
En 6db ce n'est jamais coupé de façon précise, ce n'est fait sur une plus longue étendu. Avec un condo de 6.8uf sur un 4ohm, ça coupe vers 5khz, c'est trop bas.

Pour avoir testé mes anciennes Vifa en fullrange, ensuite les Mark Audio chr70, quand j'ajoutais un tweeters de 4ohms, je ne dépassait pas 1.5uf. Ça agit de deux façons, quand le tweeter à une bonne efficacité couoe vers 12khz et diminue l'efficacité du tweeter pour l'amener avec le woofer. Donc j'essaierais entre 1.5 et 3-4uf, mais pas plus sinon il vas y avoir un overlap dans les médiums hautes.
avatar
Pierre666
Messages : 304
Date d'inscription : 28/03/2013

Re: Moniteur 1 1/2 voies

le Mar 3 Mai 2016 - 11:48
Smile Merci Monsieur!
