Amplificateur USSA-5 : évolution de la conception de la version 4

le Mer 6 Juil 2016 - 0:23
Bonjour
Comme j'en ai déjà glissé un mot dans le sujet du USSA-4 et aussi sur le forum Diyaudio, je suis rendu à la version 5 de cette topologie. Elle ressemble beaucoup à la version 4 donc j'aurais pu l'appeler 4.1 ou 4.2 mais comme c'est la première qui aura son pcb fabriqué pour simplifier le montage alors j'ai pensé partir avec un changement de version. La differençe avec la version 4 est:
1) entrée de type CFP ( current feed-back pair ) pour une linéarité améliorée;
2) source de courant amélioré a 2 jfet aulieu de 1 seul.

Cette version est en fait la 5.0 car elle utilise les Mosfet driver discontinué 2sk2013Y/2sj313Y. La version 5.1 aura le même layout (donc le même pcb) mais aura des Mosfet de substitution avec nouvelle polarisation , donc plusieurs valeurs de résistances à changer.  Par contre, je ne peux garantir les résultats de la version 5.1 en ce moment car je n'ai pas tenté l'exercice car j'attend mes pcb pour le faire éventuellement si la demande le justifie.

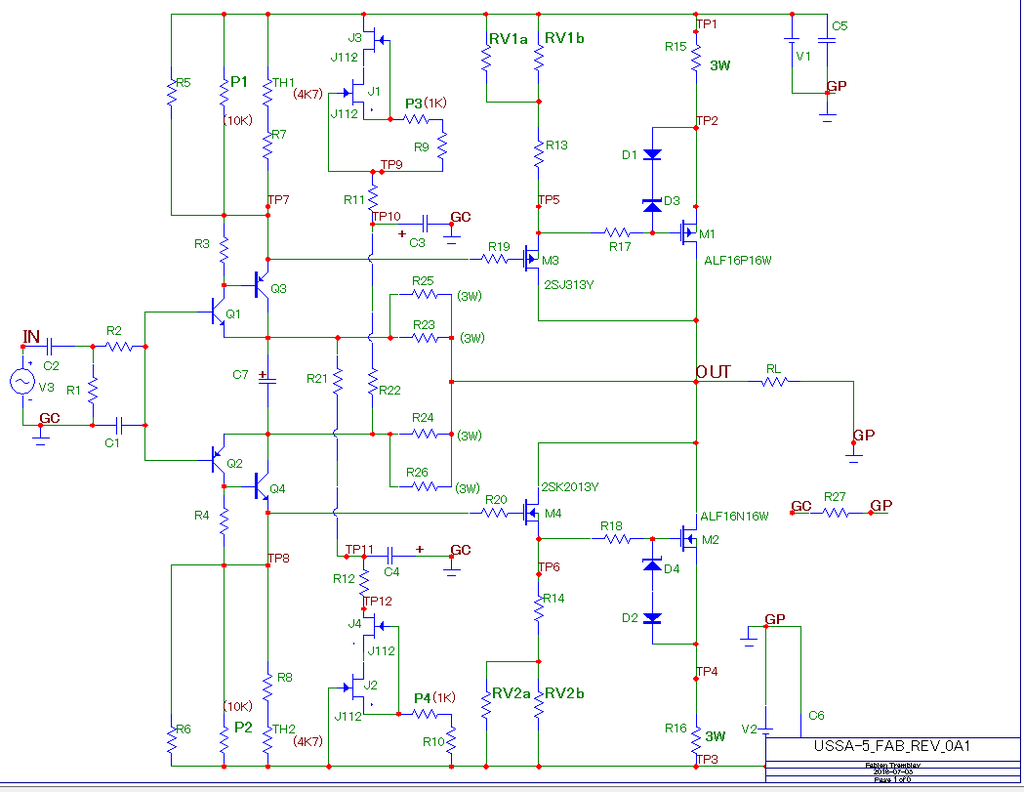

Voici le schématics:



Le pcb mesure 110mm X 84mm et à les mêmes trous de montage sur le s ens de la longueur que le pcb de F5 de jimsaudio. Le layout a été fait en respectants mes contraintes par un membre de Diyaudio (le même qui a fait le pcb officiel de F5 pour Diyaudio store et bien d'autres pcbs sur ce forum).

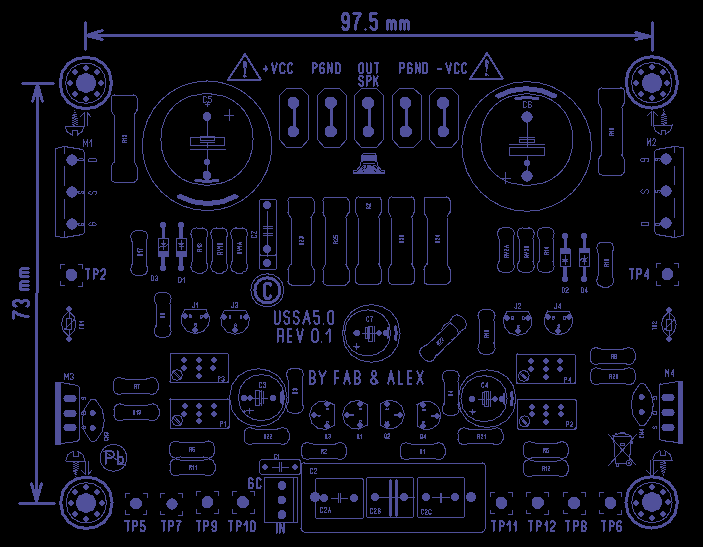

Voici le "silkscreen" pour vous donner une idée :



Pour le moment j'attends quelques pcbs qui peuvent accommoder les versions 3 ou 4 ou 5.0 ou 5.1(futur) du USSA.
Avec les pcbs Je vais devoir tester la version 5.0 pour m'assurer de la stabilité et des autres caractéristiques.

En résumé, çe pcb sera facile à monter comparé au montage à faire sur un pcb de F5.

Fab
avatar
am.
Messages : 99
Date d'inscription : 09/05/2013
Localisation : Grenoble, France

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Mer 6 Juil 2016 - 0:47
Super nouvelle le PCB dédié ! ça va rendre le projet plus accessible Smile
great job
avatar
Project16
Messages : 678
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Mer 6 Juil 2016 - 7:45
Bonjour Fab.

Je me doutais bien de qui tu as fais appel pour dessiner les pcb.
une version 5.1 avec des transistors de substitution est une très bonne idée et je suis presque certain que çà permettrai à ton "bébé" de rencontrer un franc succès. A ce propos j'avais présenté mon USSA-1 sur un forum et beaucoup étaient intéressés par sa fabrication mais demandaient de poster le manuel, chose que je n'ai pas faite car j'ai respecté ta "charte" et j'ai juste indiqué le lien sur ce forum.
L'agencement des composants sur le pcb me plait beaucoup! Wink
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Mer 6 Juil 2016 - 13:12
am. a écrit:Super nouvelle le PCB dédié ! ça va rendre le projet plus accessible Smile
great job
Bonjour am
Oui en effet, même pour moi la version 5 sur un pcb de F5 commençait à être difficile....
Merci de l'encouragement. Je suppose que tu pourrais être intéressé par un pcb....Laughing

Fab
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Mer 6 Juil 2016 - 13:18
Project16 a écrit:Bonjour Fab.

Je me doutais bien de qui tu as fais appel pour dessiner les pcb.
une version 5.1 avec des transistors de substitution est une très bonne idée et je suis presque certain que çà permettrai à ton "bébé" de rencontrer un franc succès. A ce propos j'avais présenté mon USSA-1 sur un forum et beaucoup étaient intéressés par sa fabrication mais demandaient de poster le manuel, chose que je n'ai pas faite car j'ai respecté ta "charte" et j'ai juste indiqué le lien sur ce forum.
L'agencement des composants sur le pcb me plait beaucoup! Wink
Bonjour
Project16
Oui je crois que Alex a fait sa réputation sur le forum Diyaudio....mais je lui ai fait faire au moins 4 ou 5 itérations alors je constate qu'il est en plus patient et agréable.Cool
Pour le manuel, merci de respecter la consigne, c'est tout à ton honneur! De toute façon, j'ai récu plusieurs demandes de manuels déjà du forum Diyaudio...peut-être originant de toi!bounce

Merci pour le pcb. En effet je suis satisfait du résultat et en espérant que les tests vont être bons aussi.

Tes pcbs de USSA-5 sont déjà réservés.

Fab
avatar
Project16
Messages : 678
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Mer 6 Juil 2016 - 13:32
Fab a écrit:Pour le manuel, merci de respecter la consigne, c'est tout à ton honneur! De toute façon, j'ai récu plusieurs demandes de manuels déjà du forum Diyaudio...peut-être originant de toi!bounce
Ou peut-être au vu de la présentation de celui de pinnocchio sur DiyAudio. Les demandes qui mon été faites étaient sur ce forum:
http://www.forosdeelectronica.com/

Fab a écrit:
Tes pcbs de USSA-5 sont déjà réservés.

Fab
Super cheers

Je regardais le schéma qui a quand bien évolué et bien que techniquement je suis assez "largué" me semble très saint et je te cache pas que je suis impatient et comme pinnocchio je vais faire du mieux possible pour cet amplificateur.

Wink
avatar
pinnocchio
Messages : 2418
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Mer 6 Juil 2016 - 13:57
Yeah baby!  Twisted Evil Twisted Evil Twisted Evil
avatar
am.
Messages : 99
Date d'inscription : 09/05/2013
Localisation : Grenoble, France

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Jeu 7 Juil 2016 - 1:50
Fab a écrit: Je suppose que tu pourrais être intéressé par un pcb....Laughing

Fab
Oui, assurément preneur ! Smile
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Jeu 7 Juil 2016 - 10:00
am. a écrit:
Fab a écrit: Je suppose que tu pourrais être intéressé par un pcb....Laughing

Fab
Oui, assurément preneur ! Smile
2 pcbs de réservés!

Pour le pcb, voici ses caractéristiques :

2 oz copper
2 mm épaisseur
Double sided avec ground plane
Fini Gold immersion
Solder Mask rouge
Star ground sur le pcb
Retours de ground séparés entre le power ground et le reste

Fab
avatar
pinnocchio
Messages : 2418
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Jeu 7 Juil 2016 - 10:45
Hehe, moi aussi tu m'en réserves  Very Happy Very Happy Very Happy
avatar
Project16
Messages : 678
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Jeu 7 Juil 2016 - 12:33
Fab a écrit:Pour le pcb, voici ses caractéristiques :

2 oz copper
2 mm épaisseur
Double sided avec ground plane
Fini Gold immersion
Solder Mask rouge
Star ground sur le pcb
Retours de ground séparés entre le power ground et le reste

Fab
Et beaucoup de points de mesure (TP). lol!
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Jeu 7 Juil 2016 - 15:08
Project16 a écrit:
Fab a écrit:Pour le pcb, voici ses caractéristiques :

2 oz copper
2 mm épaisseur
Double sided avec ground plane
Fini Gold immersion
Solder Mask rouge
Star ground sur le pcb
Retours de ground séparés entre le power ground et le reste

Fab
Et beaucoup de points de mesure (TP). lol!
Bien vu!
Ca va faciliter les mesures et ajustements..
Fab
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Jeu 7 Juil 2016 - 15:50
J'ai eu des nouvelles pour les pcb de et je devrais les recevoir vers la fin de la semaine prochaine Very Happy
Fab
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Ven 8 Juil 2016 - 12:32

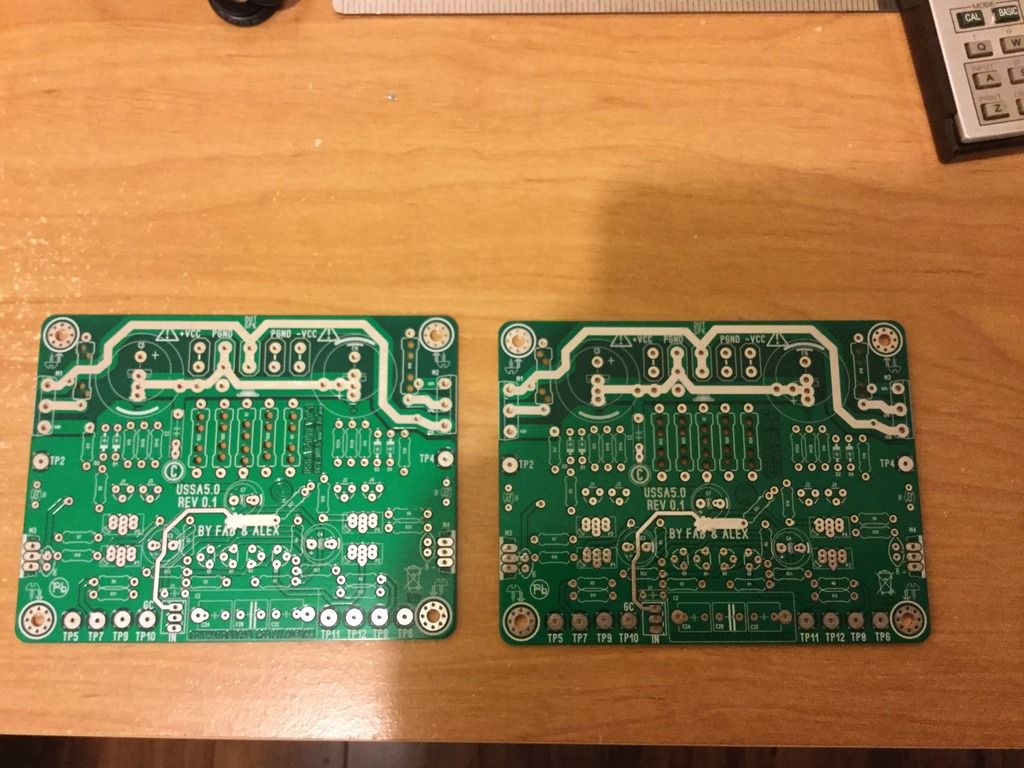

J' en avais pas parlé avant mais j'avais commandé 2 pcb prototypes gratuits Grace  à une offre d'introduction de premier client. Par contre, çes pcbs n'ont que 1 oz de cuivre au lieu de 2 et pas immergé dans l'or non plus et épaisseur de 1.6mm au lieu de 2 mm. Aussi, le prix pour une plus grande quantité est trop élevé...donc, ma commande que j'attends encore est pour plus de pcbs avec encore meilleures caractéristiques....
En attendant, voici çes 2 protos vert au lieu de rouge:


Fab
avatar
pinnocchio
Messages : 2418
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Ven 8 Juil 2016 - 19:28
Super de bonne nouvelle! Ils sont très beau! J'ai hâte de voir la version rouge avec immersion en or! Very Happy

A+
Do
avatar
Project16
Messages : 678
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Sam 9 Juil 2016 - 6:13
Bonjour à tous

Fab, je peux les avoir en bleu? lol!
J'ai attendu un peu de voir l'implantation avant de commander les composants et je sais maintenant ce que je vais utiliser.
Petites questions: Embarassed
Pour le condensateur d'entrée sauf erreur de ma part on dirai qu'il y à  la possibilité d'implanter trois condensateurs en paralléle?
Pour les résistances des mosfets quelqu'un peut me dire pourquoi deux résistances à priori identiques n'affichent pas le même prix:
http://www.mouser.fr/ProductDetail/Vishay-Dale/LVR03R0500FE12/?qs=sGAEpiMZZMtlubZbdhIBIEJ40EBqTBg1zIUypzif8DM%3d
http://www.mouser.fr/ProductDetail/Vishay-Dale/LVR03R0500FE70/?qs=sGAEpiMZZMtlubZbdhIBIPpFzM46hzgpxl%2f7R8BkmrQ%3d

Wink

avatar
pinnocchio
Messages : 2418
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Sam 9 Juil 2016 - 9:15
Une est en "cut tape" et l'autre en "bulk". En général "cut tape" est toujours plus cher car destiné au machine d'assemblage automatique et aussi l'assurance qu'il vient de la même "batch". "Bulk" c'est pièce par pièce et ça peut être plusieurs "batch" mélangées ensemble. Pour des résistances et pour nos besoins, bulk c'est bien ok.

A+
Do
avatar
Project16
Messages : 678
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Sam 9 Juil 2016 - 9:21
pinnocchio a écrit:En général "cut tape" est toujours plus cher car destiné au machine d'assemblage automatique et aussi l'assurance qu'il vient de la même "batch".
Je me doutais bien que cette histoire de bande coupée avait un impact mais je n'avais pas percuté pour l'histoire de même lot.
Merci pinnocchio! Wink
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Sam 9 Juil 2016 - 10:18
Project16 a écrit:Bonjour à tous

Fab, je peux les avoir en bleu? lol!
J'ai attendu un peu de voir l'implantation avant de commander les composants et je sais maintenant ce que je vais utiliser.
Petites questions: Embarassed
Pour le condensateur d'entrée sauf erreur de ma part on dirai qu'il y à  la possibilité d'implanter trois condensateurs en paralléle?
Pour les résistances des mosfets quelqu'un peut me dire pourquoi deux résistances à priori identiques n'affichent pas le même prix:
http://www.mouser.fr/ProductDetail/Vishay-Dale/LVR03R0500FE12/?qs=sGAEpiMZZMtlubZbdhIBIEJ40EBqTBg1zIUypzif8DM%3d
http://www.mouser.fr/ProductDetail/Vishay-Dale/LVR03R0500FE70/?qs=sGAEpiMZZMtlubZbdhIBIPpFzM46hzgpxl%2f7R8BkmrQ%3d

Wink

Bonjour Project16
Pour la couleur du pcb il est trop tard car j'ai déjà commandé des rouges....si le besoin se fait sentir je pourras commander des bleus lors d'une prochaine commande éventuelle...
Pour le cap à l'entrée, en fait c'est un seul cap mais de plusieurs longueurs possibles (c'est l'idée de Alex qui est très pratique. Ca va de 7mm  jusqu'à 26 ou 27mm de long.
Pour les pièces, suite au pcb qui a plus d'espace pour les condos, on peut aussi changer les caps suivant:
1) c2: meilleure qualité (jusqu'à 27mm de long)
2) C5/C6: 4700uf
3) c3/C4/C7:16v lieu de 6.3v

Fab
avatar
Project16
Messages : 678
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Sam 9 Juil 2016 - 10:48
Fab a écrit:Pour la couleur du pcb il est trop tard car j'ai déjà commandé des rouges....si le besoin se fait sentir je pourras commander des bleus lors d'une prochaine commande éventuelle...
C'est très bien rouge et pour le bleu c'est plus un petit clin d'oeil pour la finale de la coupe d'europe de football en France. Wink
avatar
pinnocchio
Messages : 2418
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Sam 9 Juil 2016 - 11:49
avatar
AV_Freak
Messages : 257
Date d'inscription : 19/10/2014
Age : 12

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Sam 9 Juil 2016 - 12:16
Salut Fab,

Excellent travail, Bravo !!

Est-ce possible de réserver 2 PCB ?  Si oui, count-me in Laughing Laughing

A+
AV Freak
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Sam 9 Juil 2016 - 13:14
AV_Freak a écrit:Salut Fab,

Excellent travail, Bravo !!

Est-ce possible de réserver 2 PCB ?  Si oui, count-me in Laughing Laughing

A+
AV Freak
Merci AV_Freak!
Tes pcbs sont réservés.Smile

Liste de réservation:
1. Alex
2. am.
3. Project16
4. Pinnocchio
5. AV_Freak
6. Fab
7. X
8. X
9. X
10. X

Il me reste Encore 4 set stéréo de pcbs...
Fab
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Sam 9 Juil 2016 - 22:03
Update sur la Liste de réservation:
1. Alex
2. am.
3. Project16
4. Pinnocchio
5. AV_Freak
6. Fab
7. Steve1
8. X
9. X
10. X

Fab
avatar
Project16
Messages : 678
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

le Dim 10 Juil 2016 - 3:34
Bonjour Fab

Je vois qu' Alex est dans la liste et j'ai une petite question (pas indiscrète j' espère), as tu prévu de proposer cet amplificateur sur DiyAudio?

Wink
Contenu sponsorisé

Re: Amplificateur USSA-5 : évolution de la conception de la version 4

Voir le sujet précédentRevenir en hautVoir le sujet suivant
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
