Montage d'un USSA-2

le Ven 7 Avr 2017 - 14:26
Bonjour à tous!

Mes modules, montés par Pinnocchio, sont arrivés!
Voilà un exemplaire. Do, j'ai enlevé le câblage que tu avais monté pour souder mes câbles fétiches, mais surtout parce que j'ai besoin d'un peu plus de longueur.

On voit le petit condo rouge, correcte, mais prêt à être remplacé.

Le beau travail est fait par Pinnocchio, j'ai de la chance.

A noter les thermistors, qui doivent s'installer près des dissipateurs, tout près, mais sans les toucher.


Ici, un module encore avec les câbles de Pinnocchio

Plus tard, je changerai les condos de signal, selon Fan ils doivent avoir 4,7uF, idéalement,
un peu moins sera acceptable. On en parlera...
avatar
meteorito
Messages : 99
Date d'inscription : 17/02/2017
Age : 56
Localisation : France

Re: Montage d'un USSA-2

le Ven 7 Avr 2017 - 15:16

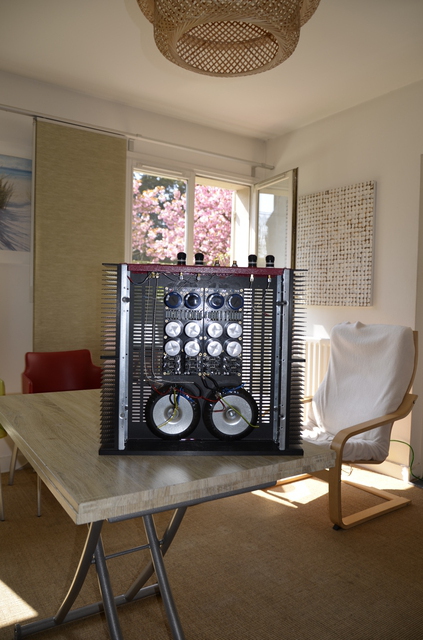

Maintenant le châssis, avec l'alimentation

Ce montage hébergeait des modules LM3886.
Il suffit de changer les transfos par des Toroidy de 300VA, et 2x18V chaque.

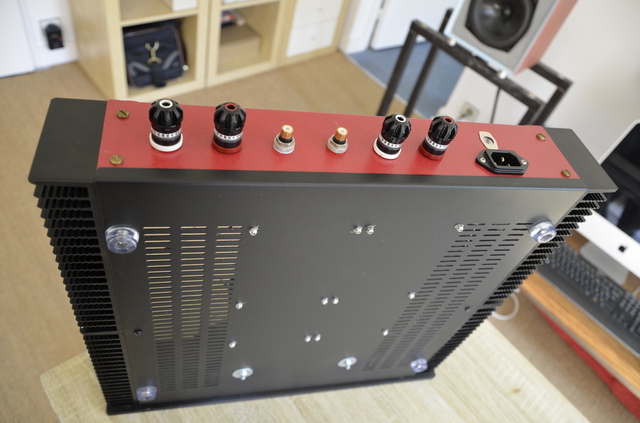

Fiches de bonne qualité.

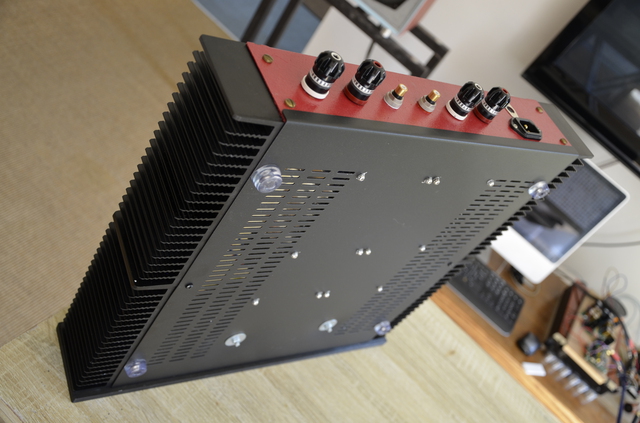

Ces pieds sont de très bonne qualité, pas chers, pas trop mous et pas trop durs, collés et vissés.

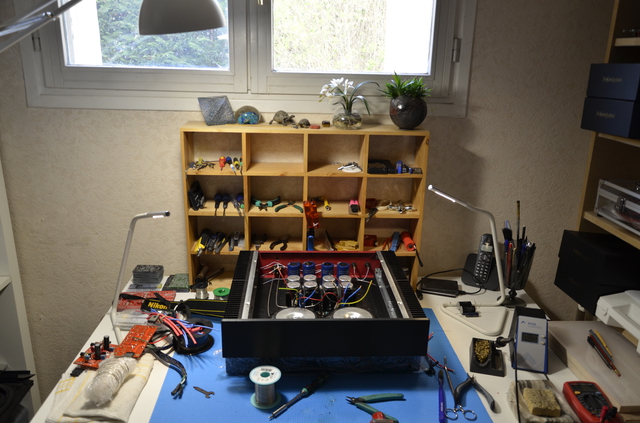

Dans la clinique!


Dernière édition par meteorito le Ven 7 Avr 2017 - 15:34, édité 1 fois
avatar
meteorito
Messages : 99
Date d'inscription : 17/02/2017
Age : 56
Localisation : France

Re: Montage d'un USSA-2

le Ven 7 Avr 2017 - 15:23
Quelques détailles

Les capas sans plastique sont des Chemicon de 22000uF
Il ya 4 par canal.
Je veux les remplacer plus tard par des capas avec plus de capacitance.

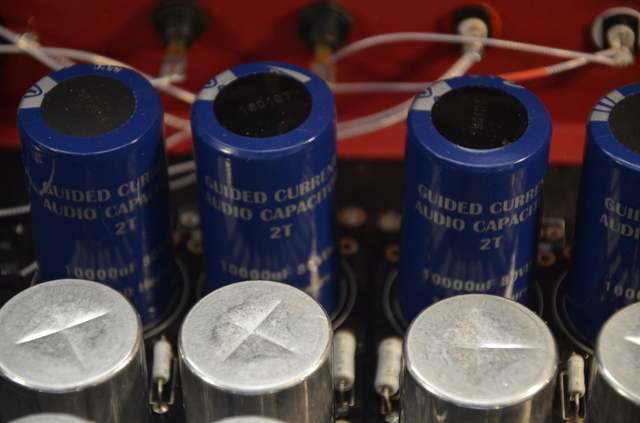

4 caps ont été déjà remplacés par les Supertech, de 2 poles, 10000uF chacun.
Ces cartes d'alimentation acceptent des condos de 4 broches.

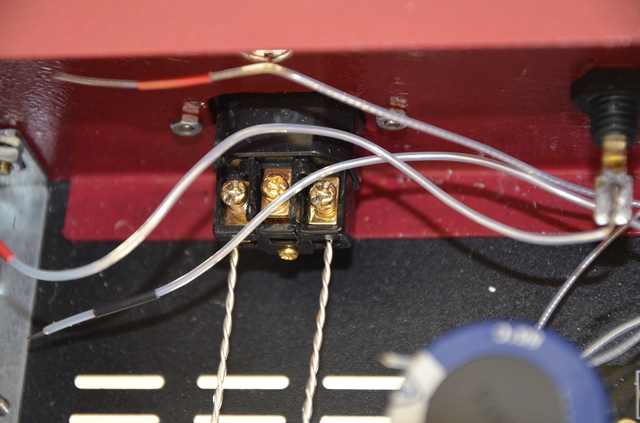

Ici, une fiche IEC a visser de très bonne qualité.
J'utilise pour le secteur des câbles de 18AWG torsadée, certains diront quel intérêt? Mais j'aime...
Ils n'ont pas encore de gaine.
Voilà, pour l'instant c'est ça, il me faut faire des trous ce dimanche, pous installer les modules, nettoyer les alimentations,
etc, etc, des petites choses, mais importantes.

avatar
meteorito
Messages : 99
Date d'inscription : 17/02/2017
Age : 56
Localisation : France

Re: Montage d'un USSA-2

le Ven 7 Avr 2017 - 15:41

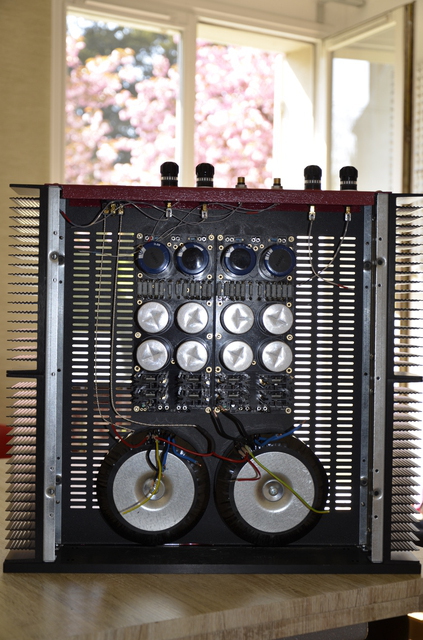

Un grand plan de la ferraille.

avatar
meteorito
Messages : 99
Date d'inscription : 17/02/2017
Age : 56
Localisation : France

Re: Montage d'un USSA-2

le Ven 7 Avr 2017 - 15:48
Détail d'un câble de secteur, argent massif, deux fils de 18awg, torsadés.





A continuer!
avatar
meteorito
Messages : 99
Date d'inscription : 17/02/2017
Age : 56
Localisation : France

Re: Montage d'un USSA-2

le Ven 7 Avr 2017 - 16:16
Je pense utiliser ces condos russes. 4uF.
Ce ne sont pas du tout la même chose que tous ces condos qu'on trouve sur le net et qui ont le même look.
Ce sont des MKT, polystyrène et je pense qu'ils ont de l'huile.
Dit comme ça c'est banal, mais c'est un condo qui filtre et rien d'autre.
Un copain a moi les a acheté à un russe, achat particulier, et comme ceux ci il y a pas beaucoup.

C'est difficile aujourd'hui, avec tous ces condos audiophiles, d'en trouver qui sont vraiment neutres et équilibrés. C'est très fluide et riche, scène sonore très bonne, etc etc etc.
Ils sont à mon avis aussi bons que certains très chers et m'ont couté très peu d'argent. J'ai encore un petit stock. Bref, exceptionnels.







avatar
meteorito
Messages : 99
Date d'inscription : 17/02/2017
Age : 56
Localisation : France

Re: Montage d'un USSA-2

le Ven 7 Avr 2017 - 16:34
Les câbles pour le signal qui sont dans le châssis sont en argent massif, beaucoup plus fins que ceux du secteur, isolés teflon.
J'ai envie d'essayer ces câbles Duelund avec isolation en tissu, produit naturel.



avatar
meteorito
Messages : 99
Date d'inscription : 17/02/2017
Age : 56
Localisation : France

Re: Montage d'un USSA-2

le Ven 7 Avr 2017 - 16:37
Avant, il était comme ça.

http://www.casimages.com/u/teawke/326193/
Après les modules ont été upgradés, après il a connu un nouveau châssis, et après c'est maintenant.

Recycle!
avatar
meteorito
Messages : 99
Date d'inscription : 17/02/2017
Age : 56
Localisation : France

Re: Montage d'un USSA-2

le Ven 7 Avr 2017 - 16:53
Quand tout sera monté il va peut être falloir un tout petit ajuste sur ce potentiomètre. Le transfo a théoriquement des secondaires de 18V, mais on verra bien qu'est ce que ça donne monté.
Demain je ferai la mesure à vide.


avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Montage d'un USSA-2

le Sam 8 Avr 2017 - 0:39
Bonjour météorito
Beau boitier et alimentation Laughing
Le courant de bias ne pourra pas être trop élevé (plus bas en classe A) Si tes heatsink ont juste 90mm de hauteur...par contre quelle est leur longueur ?

...aussi  c'est un USSA-2 et non pas un 3....
Peux-tu corriger le titre de ton sujet...
Bonne continuation!
Fab
avatar
meteorito
Messages : 99
Date d'inscription : 17/02/2017
Age : 56
Localisation : France

Re: Montage d'un USSA-2

le Sam 8 Avr 2017 - 3:20
Salut Fab,
Comment dois je changer le titre?
Les dissipes ont 8cm par 40cm chaque.
Tout le châssis sera aussi dissipateur.
Dois je changer de châssis? Evil or Very Mad
avatar
Project16
Messages : 680
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: Montage d'un USSA-2

le Sam 8 Avr 2017 - 5:59
meteorito a écrit:Salut Fab,
Comment dois je changer le titre?
Les dissipes ont 8cm par 40cm chaque.
Tout le châssis sera aussi dissipateur.
Dois je changer de châssis? Evil or Very Mad
Bonjour Meteor

Pour changer le titre, envoyer un message à un modérateur.
Pour les dissipateurs je pense qu'il va falloir descendre un peu le bias, surtout qu'il me semble que Pinnocchio avait polarisé assez haut si je me souviens bien mais je laisse Fab répondre à cette question.

Wink
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Montage d'un USSA-2

le Sam 8 Avr 2017 - 9:14
Salut Meteorito
40cm de longueur ça va aider. J'estime un bias possible de 1.1A sans problème pour une température de près de 50C après stabilisation. Donc, une classe A à près de 20Wrms dans 8 ohms étant donné ce type d'ampli à Mosfet. Au dessus de 20W çe sera de la classe AB.

Comme dit Project16, Pinnocchio avait un bias d'environ 1.3A (il me semble) car ses heatsinks étaient plus gros....donc tu devras tourner les 2 pots (Çeux sur le pcb principal) de plusieurs tours  pour Reduire le bias à 1.1A....

Fab
.
avatar
modDIY
Messages : 2713
Date d'inscription : 26/03/2013
Localisation : Montréal

Re: Montage d'un USSA-2

le Sam 8 Avr 2017 - 10:27
Le titre est corrigé.

C'est justement ce que j'ai pensé hier, le boîtier semble être un U1.
avatar
Project16
Messages : 680
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: Montage d'un USSA-2

le Sam 8 Avr 2017 - 10:59
meteorito a écrit:

L'amplificateur est bien une version 2 mais les lunettes elles sont bien la version 3! Razz
avatar
meteorito
Messages : 99
Date d'inscription : 17/02/2017
Age : 56
Localisation : France

Re: Montage d'un USSA-2

le Sam 8 Avr 2017 - 16:55
Mais non, le boitier est un U2
Bon les lunettes sont la pour donner l'échelle.

Salut Fab
Ok, j'ai compris, je baisserai le bias à 1,1A.
Sur la carte principal, donc.

Merci a la personne qui a changé les titres!
J'ai passé toute la journée dehors, boulot boulot.
avatar
meteorito
Messages : 99
Date d'inscription : 17/02/2017
Age : 56
Localisation : France

Re: Montage d'un USSA-2

le Mar 11 Avr 2017 - 14:40
Bonjour,
J'ai  avancé un peu, dimanche, mais je n'ai pas le temps aujourd'hui pout poster et écrire.
Est ce que quelqu’un a une boom pour ce soft start?
Merci!
avatar
meteorito
Messages : 99
Date d'inscription : 17/02/2017
Age : 56
Localisation : France

Re: Montage d'un USSA-2

le Mar 11 Avr 2017 - 14:45
Quelle est la valeur zener pour ce softstart?
Pour un USSA2, deux transfos de 300VA.
avatar
Project16
Messages : 680
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: Montage d'un USSA-2

le Mer 12 Avr 2017 - 8:28
Salut Meteor

Heu, toutes les valeurs sont indiquées et rien n'est à changer si ce n'est les valeurs marquées d'une étoile en rapport de l'alimentation du cercle lumineux de l'interrupteur (12V ou 24V) et je l'utilise pour alimenter 2 transformateurs de 250VA chacun.
Tout ce qui est jaune est largement dimensionné avec valeurs calculées pour 68mA.Laughing

Wink
avatar
meteorito
Messages : 99
Date d'inscription : 17/02/2017
Age : 56
Localisation : France

Re: Montage d'un USSA-2

le Mer 12 Avr 2017 - 9:13
Salut Project,
Je ne veux pas changer les valeurs,
j'ai du mal à trouver chez Mouser le DR1, le X *, le C*(classe X2)
Donc, le Zener Z* de l'alimentation sera de 12v/1,3W. OK...
Je n'ai pas trouvé le P1 chez mouser mais je pourrai le trouver ailleurs.
Voilà c'était ça... Embarassed Very Happy
avatar
Project16
Messages : 680
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: Montage d'un USSA-2

le Mer 12 Avr 2017 - 10:50
Je t'avais envoyé les deux condensateurs avec le PCB (jaune: 1uF & gris: 330nF) ainsi que les petites résistances 1W.

Les condensateurs X2 peuvent avoir un pas de 22.5mm ou 15mm

Sinon chez Mouser:

Voici pour le 330nF:
http://www.mouser.fr/ProductDetail/EPCOS-TDK/B32933A3334K/?qs=sGAEpiMZZMukHu%252bjC5l7YfNAN9OARNLZjpmxB7pwgRo%3d

Voici pour le 1uF:
http://www.mouser.fr/ProductDetail/EPCOS-TDK/B32923H3105M/?qs=sGAEpiMZZMukHu%252bjC5l7YcxmKWsB3e4k0xPI4QtTuTw%3d

Voici pour le pont de diodes:
http://www.mouser.fr/ProductDetail/GeneSiC-Semiconductor/W10M/?qs=sGAEpiMZZMsYqpeQgG6TRZ22taLoC4eO


Le potentiomètre n'à pas de valeur critique 22K à 100K.

Wink






avatar
pinnocchio
Messages : 2420
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Montage d'un USSA-2

le Dim 16 Avr 2017 - 12:46
Salut meteorito,

Je viens juste de voir ton thread. Je travaille d'arrache pied pour terminer le FC-100 et je n'ai pas été très présent ces derniers temps sur le forum.

Très beau montage jusqu'à présent! J'ai hâte de voir la continuation!

L'amplificateur était polarisé à 1.3A si je me rappelle bien.

A+
Do
avatar
meteorito
Messages : 99
Date d'inscription : 17/02/2017
Age : 56
Localisation : France

Re: Montage d'un USSA-2

le Dim 16 Avr 2017 - 14:01
Salut Pinnocchio,
On a tous nos vies...
J'ai avancé pas mal avec l'ampli et même le dac, que j'ai pas mal démarré, mais je n'ai pas eu le temps de finir cette première phase qui va me permettre de poster plus de photos et de choses faites...
En plus, je ne peux plus faire du bruit chez moi, les voisines de cette résidence, des Mamys névrosées, appellent le syndic au moindre bruit.
Ce weekend c'est Pâques, pas possible d'aller chez des copains qui ont une ferme où je peux être à l’aise. J'irai donc le prochain weekend bosser chez eux et finalement je pourrai avancer de façon conséquente et j'aurai quelque chose à partager.
Eh bah...Voilà!
avatar
Fab
Messages : 1115
Date d'inscription : 29/03/2013
Age : 96
Localisation : Voie Lactée

Re: Montage d'un USSA-2

le Dim 16 Avr 2017 - 14:35
meteorito a écrit:Salut Pinnocchio,
On a tous nos vies...
J'ai avancé pas mal avec l'ampli et même le dac, que j'ai pas mal démarré, mais je n'ai pas eu le temps de finir cette première phase qui va me permettre de poster plus de photos et de choses faites...
En plus, je ne peux plus faire du bruit chez moi, les voisines de cette résidence, des Mamys névrosées, appellent le syndic au moindre bruit.
Ce weekend c'est Pâques, pas possible d'aller chez des copains qui ont une ferme où je peux être à l’aise. J'irai donc le prochain weekend bosser chez eux et finalement je pourrai avancer de façon conséquente et j'aurai quelque chose à partager.
Eh bah...Voilà!
Salut météorito
Tu peux acheter du chocolat de Pâques et des bouchons pour les oreilles à tes Mamys névrosées....Laughing

Fab
avatar
pinnocchio
Messages : 2420
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: Montage d'un USSA-2

le Dim 25 Juin 2017 - 11:01
Salut!

Un petit "update" du projet?

A+
Do
