DeepSound USSA5

le Jeu 7 Déc 2017 - 9:40
Bonjour à tous,

Et un USSA5 de plus allez vous dire...Et bien oui j'ai craqué.

C'est mon premier CR sur le site, alors je vous remercie pour votre compréhension Smile

N'ayant pas reçu tous les composants en même temps, j'ai commencé par les alimentations (les transfo sont des Toroidy 2x20V)
Les deux alim :
https://i62.servimg.com/u/f62/19/82/17/87/20171110.jpg
Vu de profil :
https://i62.servimg.com/u/f62/19/82/17/87/20171112.jpg

Maintenant j'attaque les cartes ampli et j'ai une petite question : Impossible de remmettre la main sur les diodes BAV21.
D'après ce que j'ai compris du chéma, elles permettent d'obtenir 10.6v aux bornes des 2 diodes en série ... Correct?
Si tel est le cas, peut-on les substituer par des diodes de signal du type 1N4148 ou similaires.

Merci par avance pour votre réponse
DeepSound
avatar
Project16
Messages : 731
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: DeepSound USSA5

le Jeu 7 Déc 2017 - 10:54
Salut DeepSound

Je ne te répondrai pas pour le remplacement des BAV21 par des 1N4148 mais je pense que çà ne doit pas poser de problème, Fab saura te répondre bien mieux à cette question.
Ta PSU est très bien dimensionnée avec des 47000uF "United Chemicon" et associées avec tes "Toroidy" çà va le faire sans problème. Je voulais juste te demander, je pense que tu l'as fais (d'autres ont fauté à ce niveau), tu as bien isolé tes diodes redresseuses des dissipateurs?

Wink
avatar
pinnocchio
Messages : 2483
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: DeepSound USSA5

le Jeu 7 Déc 2017 - 11:32
Superbe! Un autre membre de la famille! Very Happy

A+
Do
avatar
Fab
Messages : 1212
Date d'inscription : 29/03/2013
Age : 97
Localisation : Voie Lactée

Re: DeepSound USSA5

le Ven 8 Déc 2017 - 8:32
Bonjour Deepsound
OUI la 1N4148 Ou 1N914 est un substitut possible. La BAV21 est légèrement supérieure pour sa plus faible capacité parasite alors c'est pourquoi je la préfère. Par contre, comme cette diode sert de protection (10.6V environ comme tu mentionnes) dans çe  circuit donc le substitut devrait faire l'affaire.

Bonne continuation
Fab
avatar
DeepSound
Messages : 48
Date d'inscription : 13/01/2015
Age : 51
Localisation : près de Lyon- France

Re: DeepSound USSA5

le Lun 11 Déc 2017 - 12:27
Bonjour à tous et merci pour vos réponses.

@Project16 : Oui, j'ai mis un isolant électrique, mais conducteur thermique (  Rolling Eyes  ), avec la pâte qui va bien.
@Pinocchio : Vu ton "appel" dans un autre poste, je pensais bien que ça te ferais plaisir Smile
@Fab : Génial, merci pour la confirmation.

Bonne soirée et à bientôt pour la suite
avatar
DeepSound
Messages : 48
Date d'inscription : 13/01/2015
Age : 51
Localisation : près de Lyon- France

Re: DeepSound USSA5

le Mer 13 Déc 2017 - 15:07
Bonsoir,

J'avance tout doucement :
J'en suis au point 8.7 du manuel de montage et j'ai un doute.
Sur mon PCB (le noir), PGND est à gauche (à coté de +VCC) et GND à droite (à coté de -VCC).

Si je suis les indications du manuel, je dois connecter le 0v de l'alimentation sur GND ( celui à côté de V-).
   Est-ce correct, ou faut-il le connecter à PGND ?
Ensuite, il faut connecter TP10 + TP11 au Ground Terminal.
    Est-ce PGND, GND ou le 0v e l'alimentation?

Merci par avance pour votre aide
Marc
avatar
Project16
Messages : 731
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: DeepSound USSA5

le Mer 13 Déc 2017 - 16:04
Bonjour Marc

Je me permet de répondre à ta question, du moins pour Le PGND et Le GND. Le PGND (côté V-) est nommé GND sur le pcb noir à la demande de Fab et c'est bien celui ci que tu prends pour tes mesures.
Ensuite tu relies bien TP10 et TP11 au GND ou 0V de l'alimentation (c'est pareil) et tu règles tes ajustables P3 & P4 comme indiqué sur le manuel.

Sur le PCB noir j'ai ajouté aussi les points de mesures TP1 (V+) & TP3 (V-) car je trouvais que sur les autres pcb il manquaient et c'est plus pratique que de connecter sur les cosses de l'alimentation, tu t'en apercevra quand tu arrivera à la section 8.8.5 du manuel.

Fab devrait te confirmer pour ta question si je ne dis pas de bêtises. Laughing
avatar
DeepSound
Messages : 48
Date d'inscription : 13/01/2015
Age : 51
Localisation : près de Lyon- France

Re: DeepSound USSA5

le Mer 13 Déc 2017 - 16:54
Bonjour Project16,

C'est vraiment top d'avoir une réponse aussi rapidement.
Merci beaucoup, ça marche Very Happy

Le réglage est fait !
Je passe à l'étape suivante

Bonne soirée
avatar
DeepSound
Messages : 48
Date d'inscription : 13/01/2015
Age : 51
Localisation : près de Lyon- France

Re: DeepSound USSA5

le Mer 20 Déc 2017 - 9:45
Bonjour à tous,

Je vous fait un petit point sur l'avancement de mon projet.
Les PCB :


Le taraudage des dissipateurs:

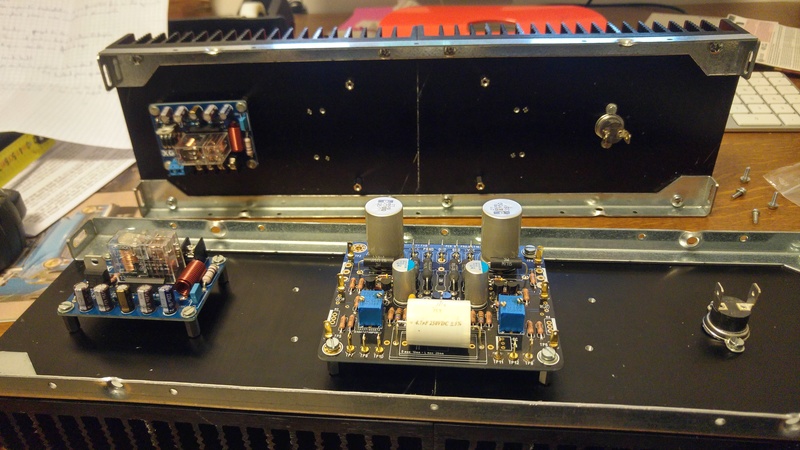

Le montage à blanc pour contrôler que ça passe !


A ce stade, j'ai une question :
Il me faut règler le 0.3 Vdc du front-end, et sur le schéma qui suit l'instruction, il y a une resistance de charge de 8R (RL) de branché en sortie.
Doit-elle être connecté pour ajuster le 0.3Vdc ou est-ce une erreur?

Merci par avance pour votre aide
Marc
avatar
Project16
Messages : 731
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: DeepSound USSA5

le Mer 20 Déc 2017 - 11:22
Bonjour DeepSound

Je crois me souvenir qu'il n'est pas nécessaire de connecter la résistance de charge.
Pour ajuster P1 tu peux connecter TP3 pour le V- et pour P2 ce sera TP1 pour le V+ (donc P1 => TP3 - TP6 & P2 => TP1 - TP5)

PS: Ils sont beaux tes points de test!

Wink
avatar
Project16
Messages : 731
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: DeepSound USSA5

le Mer 20 Déc 2017 - 11:27
Pour information si tu n'est pas certain à la fin de ton projet de tous tes réglages, tu pourras les reprendre un par un, c'est ce que j'ai fais.
avatar
pinnocchio
Messages : 2483
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: DeepSound USSA5

le Mer 20 Déc 2017 - 11:30
Salut DeepSound,

J'ai encore le manuel v4.5 mais je crois que tu parles de l'étape 8.14 (Test de l'étage d'entrée)?

A ce stade, il n'y a pas encore de charge de branchée. Tu peux oublier la photo pour l'instant. De toute façon, les Mosfets de sortie ne sont pas encore branchés alors ça ne servirais à rien.

Tu dois brancher V+, V- et le gnd le plus près de V- (15Vdc à 30Vdc). Pour mon cas, je préfère utiliser la tension qui sera dans l'ampli au final.

Tu peux ensuite faire les ajustements comme le manuel l'indique, soit 0.3Vdc entre TP6 et V- en ajustant P1 et 0.3Vdc entre TP5 et V+ en ajustant P2.

Pour ma part, j'ai le PCB rouge qui est la version 1.0 ou 1.1, pas certain.

A+
Do
avatar
pinnocchio
Messages : 2483
Date d'inscription : 25/03/2013
Localisation : Montreal

Re: DeepSound USSA5

le Mer 20 Déc 2017 - 11:32
Ah.. hehe!

Project16 a répondu avant moi pendant que j'écrivais mon message...LOL!


En effet, les points de test sont super beaux!
avatar
DeepSound
Messages : 48
Date d'inscription : 13/01/2015
Age : 51
Localisation : près de Lyon- France

Re: DeepSound USSA5

le Mer 20 Déc 2017 - 12:00
Merci à tous les deux Smile

Pour les points test, c'est un peu "luxueux" vue l'utilité, mais je les avais et je trouve que ça rend bien sur un pcb noir.

Bonne soirée
avatar
Project16
Messages : 731
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: DeepSound USSA5

le Mer 20 Déc 2017 - 12:06
DeepSound a écrit:Merci à tous les deux Smile

Pour les points test, c'est un peu "luxueux" vue l'utilité, mais je les avais et je trouve que ça rend bien sur un pcb noir.

Bonne soirée

La sonorité de cet amplificateur est toute aussi luxueuse que tes points de test. Wink
avatar
Fab
Messages : 1212
Date d'inscription : 29/03/2013
Age : 97
Localisation : Voie Lactée

Re: DeepSound USSA5

le Mer 20 Déc 2017 - 19:31
Bonjour Deepsound
En fait, ça peut effectivement fonctionner sans résistance de charge mais je préfère éviter les problèmes lors des mesures.  Ça peut être une résistance de plus haute valeur et de faible puissance. Comme la 8 ohms est requise De toute façon pour l'étape 9.2 alors tu peux l'utiliser ici. Tu peux prendre la chance de ne pas utiliser cette résistance si tu obtiens des valeurs stables de 0,3vdc comme ça été la cas pour plusieurs.

Aussi, il semble que tes pcb de protection incluent un filtre résistance/inductance non requis pour cet ampli à faible taux de contre-réaction. Aussi, un zobel est déjà présent sur le pcb de l'ampli.

Bonne continuation.
Fab
avatar
DeepSound
Messages : 48
Date d'inscription : 13/01/2015
Age : 51
Localisation : près de Lyon- France

Re: DeepSound USSA5

le Jeu 21 Déc 2017 - 4:22
Bonjour Fab,

Merci pour le conseil.
Que me suggères-tu au sujet du filtre RL de la carte de protection HP : dois-je le retirer ?

Bonne journée
Marc
avatar
Project16
Messages : 731
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: DeepSound USSA5

le Jeu 21 Déc 2017 - 8:57
Bonjour DeepSound

Fab pourra te confirmer mais vu la taille de tes dissipateurs il serait intéressant que tu polarises à plus de 1A tes courants de repos pour plus de classe A quand tu sera à cette étape. Pour information mes dissipateurs sont les mêmes que les tiens mais en 300mm (tu dois avoir des 400mm) en 120mm de haut et avec 1A mes dissipateurs atteignent de 40° à 45°.

Wink
avatar
DeepSound
Messages : 48
Date d'inscription : 13/01/2015
Age : 51
Localisation : près de Lyon- France

Re: DeepSound USSA5

le Jeu 21 Déc 2017 - 9:25
Bonjour Project16,

Effectivement ce sont des 400 mm et je comptais essayer 1.1 ou 1.2 A tout en gardant une marge de sécurité suffisante.

Je vous consulterai le moment venu Wink
A+
avatar
Project16
Messages : 731
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: DeepSound USSA5

le Sam 23 Déc 2017 - 6:05
Bonjour Marc

Ce n'est pas parce que je l'ai dessiné mais j'aurai opté pour la protection SSR et sur mon USSA-5 j'en suis enchanté.

Wink
avatar
DeepSound
Messages : 48
Date d'inscription : 13/01/2015
Age : 51
Localisation : près de Lyon- France

Re: DeepSound USSA5

le Sam 23 Déc 2017 - 8:29
HELP !!!

Bonjour à tous,
J'ai un grand besoin d'aide.
Pas de problème jusqu'à la section 8.14, et là ça se gâte :
   Sur le premier PCB, le réglage du 0,3V ne pose pas de problème entre TP6 et V-, mais entre TP5 et V+ la tension reste désespérément à 0V quelque soit l'action sur P2.
   Sur le second PCB, au mieux j'ai 0,5V entre TP6 et V-, entre TP5 et V+ j'ai 0V comme sur l'autre PCB.

Avez vous une idée?
Merci par avance pour vos suggestions
Marc
avatar
Project16
Messages : 731
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: DeepSound USSA5

le Sam 23 Déc 2017 - 8:39
Es tu bien implanté les bonnes valeurs des trimmers aux bons endroits? J'ai fais cette erreur sur mon USSA-5 la première fois. Embarassed
Sur tes photos je n'arrive pas à lire les valeurs des trimmers
avatar
Project16
Messages : 731
Date d'inscription : 03/10/2015
Localisation : Cognac (France)
http://project16.altervista.org/

Re: DeepSound USSA5

le Sam 23 Déc 2017 - 9:01
Vérifies bien aussi si les diodes sont bien implantées, si c'est les bonnes références aux bons endroits des drivers (çà peut arriver de se tromper).
Peux tu mettre une photos de tes cartes vu de dessus.
avatar
DeepSound
Messages : 48
Date d'inscription : 13/01/2015
Age : 51
Localisation : près de Lyon- France

Re: DeepSound USSA5

le Sam 23 Déc 2017 - 10:30
Bonjour Project16,

Les trimmer sont à la bonne place : 1Kohm (102) pour P3 et P4 et 10Kohm (103) pour P1 et P2.
J'ai bien fait attention de ne pas inverser les diodes (zener de 10V et BAV21) ainsi que  leur polarité.
Les 2SJ313Y et 2SK2013Y sont aussi à la bonne place.
Ci-dessous les 2 PCB vus du dessus .






Je me suis complétement planté sur l'alignement des trous, mais bon rien de gênent électriquement parlant.

Si tu as une idée je suis preneur (J'espère juste que les MOSFET n'ont pas claqué)
Marc
avatar
Fab
Messages : 1212
Date d'inscription : 29/03/2013
Age : 97
Localisation : Voie Lactée

Re: DeepSound USSA5

le Sam 23 Déc 2017 - 11:25
Bonjour
prendre le voltage entre TP5 et TP7 et aussi entre TP6 et TP8. Cette mesure représente le VGS des Mosfet drivers. La valeur devrait être entre 1.8vdc et 2.8vdc selon Le datasheet.
Tu peux reprendre aussi les valeurs de 28mv entre TP9 et 10 ainsi que TP11 et 12.
Les nouvelles valeurs obtenues selon Les mesures de  la section 8.8.5 seraient utiles.
Avec le power supply enlevé , prendre la valeur resistive avec multimètre pour les points de mesures de la section 8.8.5.
Tu peux installer une résistance RL d'environ 100 ohms comme discutée précédemment.
Tu as un transistors  j112 sur la photo du haut qui semble pencher pas mal....
As-tu mis une pâte thermique entre les Mosfet drivers et le heatsink?


Fab
